Euchner 100139

Артикул: 100139

Изготовитель: Euchner

Новый продукт Запросить стоимость и остатки 1 116 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 100139

Раздел

Подраздел

Euchner

Вес

Рабочее напряжение соленоида: 24В AC/DC (+10%/-15%)
Усилие фиксации (Fzh): 1000 Н
Контактная группа: 4 размыкающих контакта (NC)
Тип подключения: Разъем M12 (MC2184)
Материал корпуса: Армированный термопластик, головка — цинковое литье под давлением
Температурный диапазон: от -20°C до +55°C
Механический ресурс: 1 000 000 циклов срабатывания
Рабочее напряжение соленоида: 24В AC/DC (+10%/-15%)
Усилие фиксации (Fzh): 1000 Н
Контактная группа: 4 размыкающих контакта (NC)
Тип подключения: Разъем M12 (MC2184)
Материал корпуса: Армированный термопластик, головка — цинковое литье под давлением
Температурный диапазон: от -20°C до +55°C
Механический ресурс: 1 000 000 циклов срабатывания

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Euchner на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Усилие удержания до 1000 Н для надежной блокировки защитных ограждений

Компактный корпус серии TP с поворотной головкой (шаг 90°)

Интегрированный разъем M12 для быстрого подключения и замены

Высокая степень защиты IP67 для работы в агрессивных промышленных средах

Соответствие категориям безопасности до PL e согласно ISO 13849-1

Применение

Ограждения роботизированных ячеек и зон паллетирования.

Защитные двери станков с ЧПУ (фрезерные, токарные группы) с инерционным выбегом шпинделя.

Автоматизированные линии сборки в автомобилестроении.

Упаковочное оборудование, требующее фиксации дверцы во время рабочего цикла.

Преимущества

Механизм вспомогательной разблокировки: Позволяет вручную открыть замок в случае аварийного отключения питания, предотвращая простой оборудования.

Высокая эксплуатационная готовность: Использование металлических рабочих элементов в головке выключателя минимизирует износ при частом срабатывании.

Эффективная диагностика: Раздельные группы контактов обеспечивают точную передачу сигналов о состоянии ограждения и замка на контроллер безопасности (PLC).

Универсальность монтажа: Поворотная головка позволяет подводить актуатор с четырех сторон, упрощая проектирование механических защит.

FAQ

Как обеспечить максимальный уровень безопасности PL e с данным выключателем?

Для достижения уровня PL e (Performance Level e) необходимо использовать выключатель в паре с сертифицированным реле безопасности или контроллером, а также использовать два канала контроля и обеспечить исключение ошибок в механическом приводе.

Требуется ли регулярная смазка механизма блокировки?

Механизм TP3-4141 спроектирован как необслуживаемый. Однако в условиях сильного запыления рекомендуется периодическая очистка паза актуатора сжатым воздухом для предотвращения заклинивания.

Входит ли актуатор в комплект поставки Euchner 100139?

Нет, актуатор заказывается отдельно в зависимости от конструкции двери (прямой, гибкий или радиусный). На данный товар действует стандартная заводская гарантия 12 месяцев.

Euchner 100139

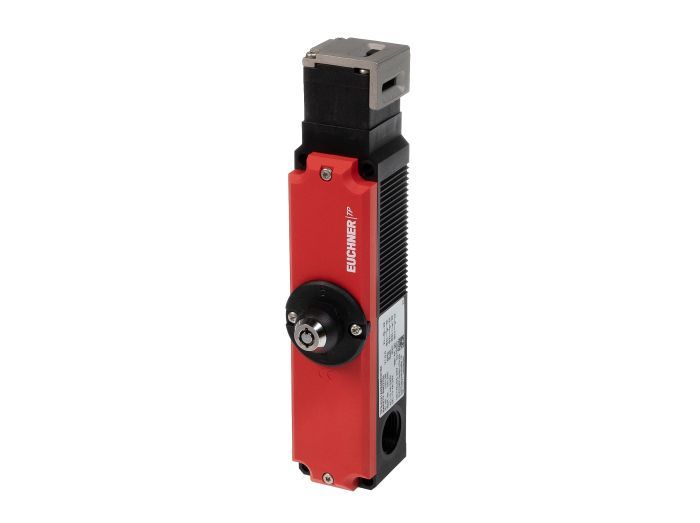

Электромагнитный защитный выключатель Euchner 100139 (артикул TP3-4141A024MC2184) представляет собой промышленный стандарт в области систем контроля доступа. Устройство предназначено для блокировки защитных дверей и кожухов до полной остановки опасных механизмов. Модель TP3 отличается гибридной конструкцией: усиленная пластиковая оболочка в сочетании с износостойкой металлической головкой обеспечивает долговечность при умеренном весе.

Маркировка TP3-4141 указывает на специфическую конфигурацию контактов (2NC для контроля положения двери и 2NC для мониторинга состояния соленоида), что позволяет реализовать независимый контроль блокировки. Работа от 24V AC/DC делает его совместимым с большинством современных шкафов управления. Инженерный выбор этой модели обоснован ее исключительной отказоустойчивостью и наличием вспомогательного механизма разблокировки, что критично при перебоях в электропитании.
