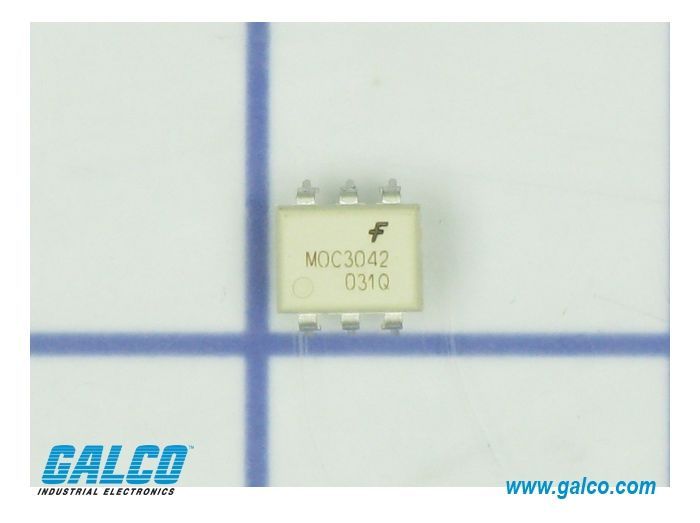

Fairchild Semiconductor MOC3042M

Артикул: MOC3042M

Изготовитель: Fairchild Semiconductor

Новый продукт Запросить стоимость и остатки 100 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MOC3042M

Раздел

Подраздел

Fairchild Semiconductor

Вес

Входные параметры: Требуемый ток управления светодиодом (IFT) составляет 10 мА (Max 15 мА для гарантированного срабатывания).
Выходные параметры: Рассчитан на работу в сетях переменного тока до 240 В AC с пиковым значением 400 В.
Температурный режим: Широкий диапазон эксплуатации от -40°C до +85°C.
Тип интерфейса: Совместимость с TTL и CMOS логикой при использовании соответствующего ограничительного резистора.
Ограничения: Не предназначено для использования в схемах фазового регулирования мощности (диммирования) из-за детектора нуля.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Fairchild Semiconductor на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Встроенная схема детектирования перехода через ноль (Zero-Crossing)

Пиковое запирающее напряжение в закрытом состоянии (VDRM) 400 В

Гальваническая развязка с пиковым напряжением до 7500 В

Минимальный ток срабатывания (IFT) 10 мА

Компактный 6-выводный корпус DIP для сквозного монтажа

Применение

Управление нагревательными элементами (ТЭНами) в промышленных печах и климатических системах.

Статические реле (SSR) для коммутации осветительных приборов и электродвигателей.

Интерфейсные модули контроллеров (ПЛК) для автоматизации технологических процессов.

Управление соленоидными клапанами и пускателями в гидравлических/пневматических системах.

Бытовая электроника: блоки управления стиральными и посудомоечными машинами.

Преимущества

Эффективное подавление EMI: Технология Zero-Cross исключает возникновение радиочастотных помех при включении переменного тока.

Высокая помехоустойчивость: Статический критический dV/dt гарантирует стабильную работу даже при значительных скачках напряжения в линии.

Упрощение схемотехники: Позволяет напрямую управлять мощными симисторами от выходов логических микросхем или микроконтроллеров.

Надежность изоляции: Соответствие строгим стандартам безопасности защищает оператора и управляющую логику от пробоев высокого напряжения.

FAQ

Можно ли заменить MOC3042M моделью MOC3041 или MOC3043?

Они функционально идентичны, но различаются чувствительностью (IFT). MOC3041 требует 15 мА, а MOC3043 всего 5 мА. При замене на MOC3041 может потребоваться уменьшение номинала токоограничивающего резистора в цепи управления.

Как функция Zero-Crossing влияет на срок службы оборудования?

Она значительно увеличивает ресурс коммутируемой нагрузки (особенно ТЭНов и ламп) и внешнего симистора, так как включение происходит при минимальной амплитуде тока, что исключает ударные тепловые и электрические нагрузки.

Нужна ли дополнительная обвязка при работе с индуктивной нагрузкой?

Да, при работе на индуктивную нагрузку (моторы, катушки) рекомендуется установка снабберной RC-цепочки параллельно внешнему симистору для демпфирования обратных выбросов напряжения.

Fairchild Semiconductor MOC3042M

Fairchild MOC3042M — это высокопроизводительная оптопара с симисторным выходом, предназначенная для безопасного сопряжения низковольтных цепей управления с высоковольтными нагрузками переменного тока. В отличие от стандартных опторазвязок, данная модель оснащена интеллектуальным узлом Zero-Crossing, который блокирует включение нагрузки до момента перехода сетевого напряжения через «ноль». Это техническое решение критически важно для минимизации электромагнитных помех (EMI) и предотвращения повреждения чувствительных полупроводниковых компонентов. Использование MOC3042M позволяет отказаться от громоздких фильтров подавления шумов, обеспечивая при этом чистую коммутацию в промышленных и бытовых сетях 110/220 В.
