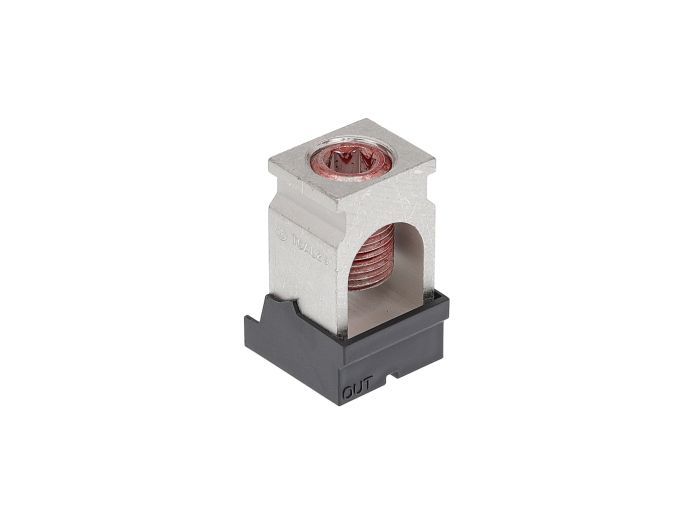

GE TCAL29

Артикул: TCAL29

Изготовитель: GE

Новый продукт Запросить стоимость и остатки 115 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TCAL29

Раздел

Подраздел

Вес

Диапазон сечений кабеля: #8 AWG — 350 kcmil (MCM).
Количество подключаемых проводников: 1.
Совместимое оборудование: автоматические выключатели GE серий Spectra, Record Plus и аналогичные (требуется сверка с техническим паспортом выключателя).
Тип монтажа: винтовой зажим с рекомендуемым моментом затяжки согласно спецификации (Torque requirements).
Материал корпуса: алюминиевый сплав с оловянным покрытием для защиты от окисления.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда GE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Универсальный диапазон сечений: от #8 AWG до 350 MCM

Материал: высокопрочный алюминиевый сплав с покрытием (Dual Rated Al/Cu)

Тип: механический клеммный зажим (Terminal Lug) для одного проводника

Совместимость с промышленными автоматическими выключателями GE

Простой монтаж без использования специализированного обжимного инструмента

Применение

Подключение силовых кабелей к автоматическим выключателям в распределительных щитах (ГРЩ, ВРУ).

Использование в панелях управления технологическим оборудованием для ввода питания.

Комплектация распределительных устройств в центрах обработки данных (ЦОД) и на промышленных объектах.

Применение в системах гарантированного электроснабжения при переходе с гибкого медного кабеля на магистральный алюминиевый провод.

Преимущества

Термическая стабильность: конструкция клеммы минимизирует нагрев в точке соединения при номинальных токах, соответствующих сечению 350 MCM.

Dual Rated (Al/Cu): сертифицирована для работы с обоими типами проводников, что расширяет возможности применения в различных электросистемах.

Механическая прочность: устойчивость к вибрационным нагрузкам и термическим расширениям кабеля благодаря прецизионной резьбе зажимного винта.

Компактные габариты: оптимизированный форм-фактор позволяет устанавливать терминалы в ограниченном пространстве кабельных отсеков автоматических выключателей GE.

FAQ

Требуется ли использование токопроводящей смазки при монтаже алюминиевого кабеля в TCAL29?

Да, при использовании алюминиевых проводников крайне рекомендуется применение антиоксидантной пасты (например, Penetrox) для предотвращения образования оксидной пленки и обеспечения долговечного контакта.

Как часто необходимо проверять момент затяжки винта в процессе эксплуатации?

В условиях промышленной эксплуатации рекомендуется проводить проверку момента затяжки через 3-6 месяцев после первого монтажа (усадка кабеля), а затем в рамках планового ежегодного техобслуживания системы.

Поставляется ли крепежный винт для фиксации терминала к шине выключателя в комплекте?

Стандартная комплектация TCAL29 включает сам терминал и зажимной винт для кабеля. Крепеж к шине выключателя обычно входит в комплект поставки самого выключателя или заказывается отдельно в составе монтажных наборов.

GE TCAL29

GE TCAL29 представляет собой специализированный механический терминал (наконечник), разработанный для обеспечения надежного электрического соединения в силовых цепях. Данная модель спроектирована инженерами GE для использования в составе автоматических выключателей и распределительных блоков, где требуется фиксация одного проводника крупного сечения. Маркировка TCAL указывает на использование алюминиевого сплава с защитным гальваническим покрытием, что делает клемму совместимой как с медными (Cu), так и с алюминиевыми (Al) жилами, предотвращая гальваническую коррозию. В отличие от стандартных обжимных гильз, TCAL29 обеспечивает возможность многократного монтажа и демонтажа кабеля, сохраняя при этом расчетное переходное сопротивление и стабильное усилие прижима.
