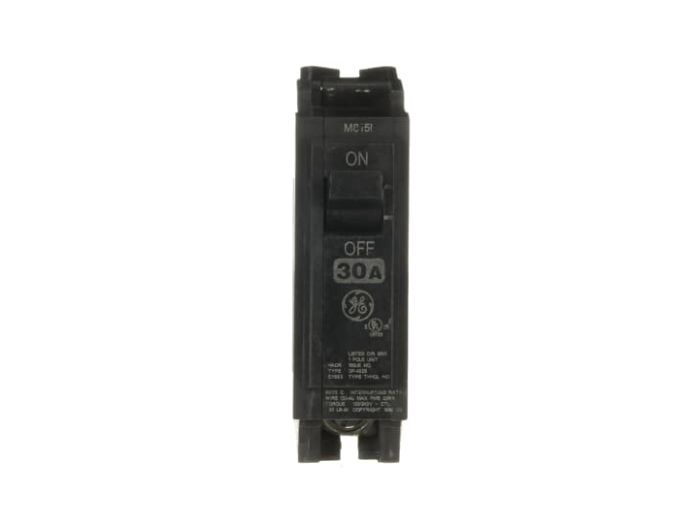

GE THHQL1130HID

Артикул: THHQL1130HID
Изготовитель: GE
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики THHQL1130HID

Раздел
Формованный корпус
Подраздел
GE
Вес
  • Электрические параметры: Номинальный ток 30А, напряжение 120/240 В AC.
  • Совместимость с панелями: Предназначен для установки в щиты GE AQ, AL, AD, а также соответствующие центры нагрузки Q-Line.
  • Тип подключения: Винтовые клеммы (Pressure Plate) для медных (Cu) и алюминиевых (Al) проводников.
  • Окружающая среда: Рекомендован для эксплуатации в сухих помещениях (IP20), температурный диапазон калибровки — 40°C.
  • Ограничения: Не предназначен для использования в цепях постоянного тока (DC) без предварительного согласования с инженером проекта.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда GE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Повышенная отключающая способность 22 кА при 120/240 В переменного тока
Специализированный рейтинг HID для управления осветительными нагрузками высокой интенсивности
Совместимость с силовыми панелями GE AQ Series (Bolt-on/Plug-in)
Компактное исполнение 1-Pole (ширина 1 дюйм) для экономии места в щите
Термомагнитный расцепитель для надежной защиты от перегрузок и КЗ
Применение
Системы освещения крупных объектов: Склады, спортивные арены, производственные цеха с использованием ламп высокого давления.
Распределительные панели серии GE AQ: Организация вторичных цепей в трехфазных (208/120V) и однофазных (240V) системах.
Коммерческие здания: Защита розеточных и осветительных групп в офисных центрах с высокими требованиями к селективности защиты.
Технологические линии: Питание маломощных электродвигателей и вспомогательного оборудования, требующего защиты с AIC 22кА.
Преимущества
Стойкость к высоким пусковым токам: Специальная конструкция контактов предотвращает их залипание при работе с индуктивными нагрузками осветительных систем.
Улучшенное дугогашение: Отключающая способность 22 кА позволяет устанавливать устройство в непосредственной близости от мощных трансформаторов в панелях AQ.
Стабильность параметров: Термомагнитный механизм откалиброван для минимизации ложных срабатываний при кратковременных скачках тока, характерных для промышленных сред.
Универсальность монтажа: Стандартный форм-фактор Q-Line упрощает интеграцию в существующие распределительные щиты GE без замены шинных сборок.
FAQ

Можно ли заменить обычный автомат THQL на THHQL в существующей панели?

Да, физические размеры и тип крепления идентичны. Модель THHQL обладает более высокой отключающей способностью (22кА против 10кА), поэтому такая замена технически допустима и повышает надежность системы.


В чем принципиальное отличие рейтинга HID от стандартного выключателя SWD?

SWD (Switching Duty) рассчитан на обычное люминесцентное освещение. Рейтинг HID подразумевает более мощные контакты, способные разрывать цепи с высоким реактивным сопротивлением и большими пусковыми токами балластов газоразрядных ламп.


Каков расчетный срок службы устройства и требует ли оно обслуживания?

Срок службы составляет не менее 10-15 лет при соблюдении условий эксплуатации. Обслуживание сводится к ежегодной протяжке винтовых клемм и визуальному осмотру на предмет перегрева или коррозии.


GE THHQL1130HID
Автоматический выключатель GE THHQL1130HID — это высокопроизводительное решение серии Q-Line, разработанное инженерами General Electric для коммерческих и промышленных сетей. Главная особенность модели заключается в маркировке 'HID', что означает пригодность выключателя для коммутации цепей газоразрядного освещения (ртутных, металлогалогенных, натриевых ламп). В отличие от стандартных бытовых автоматов, данная модель выдерживает специфические пусковые токи, характерные для балластов осветительных установок.

Маркировка THHQL расшифровывается как: T (Thermal Magnetic), HH (High/High Interrupting — 22kA), QL (Q-Line Load center compatibility). Этот автомат идеален для объектов, где расчетный ток короткого замыкания превышает стандартные 10 кА, обеспечивая повышенный уровень безопасности системы электроснабжения без необходимости перехода на более дорогие и громоздкие серии в литом корпусе.
