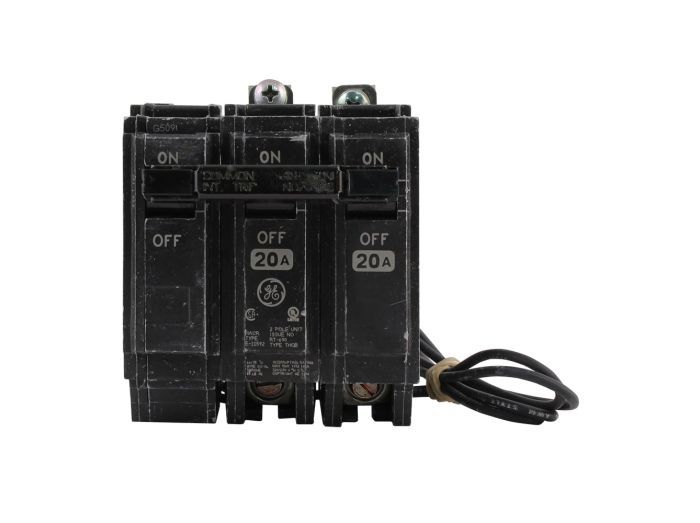

GE THQB2120ST1

Артикул: THQB2120ST1
Изготовитель: GE
Thumbnail 0
GE THQB2120ST1 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики THQB2120ST1

Раздел
Формованный корпус
Подраздел
GE
Вес
  • Тип монтажа: Болтовое соединение (Bolt-on)
  • Номинальный ток: 20 Ампер
  • Количество полюсов: 2-Pole
  • Напряжение независимого расцепителя: 120 VAC (ST1)
  • Совместимость с панелями: GE AQ series (Lighting Panels)
  • Предельный ток короткого замыкания: 10kA
  • Рабочее напряжение системы: 120/240 VAC
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда GE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип крепления Bolt-on: жесткая фиксация на шине для коммерческих панелей GE AQ
Встроенный независимый расцепитель (Shunt Trip) на 120В для дистанционного управления
Отключающая способность 10 кА (AIC) при напряжении 120/240 В AC
Двухполюсное исполнение (2-Pole) для защиты цепей с номиналом 20А
Заводская сборка аксессуара ST1 гарантирует прецизионную точность срабатывания
Применение
Системы дистанционного аварийного отключения питания в коммерческих зданиях
Управление групповыми линиями освещения через контроллеры автоматики
Интеграция в контуры противопожарной защиты (отключение вентиляции/нагрузки при пожаре)
Электроснабжение технологического оборудования, требующего внешнего контроля безопасности
Преимущества
Технология Shunt Trip: возможность интеграции в системы автоматизации и ОПС для удаленного разрыва цепи
Повышенная надежность Bolt-on: исключает риск «подгорания» контактов в точках крепления к токоведущим шинам
Промышленный стандарт серии A: полная совместимость с оригинальными щитами GE AQ (3-phase 208/120 Vac или single phase 240 Vac)
Компактный форм-фактор: экономия внутреннего пространства щитового оборудования при сохранении высокой функциональности
FAQ

Как правильно подключить независимый расцепитель (Shunt Trip) в этой модели?

Для срабатывания Shunt Trip необходимо подать управляющий импульс 120В на выводы аксессуара. Обратите внимание, что катушка расцепителя предназначена для кратковременной работы, поэтому цепь управления должна размыкаться вспомогательным контактом после срабатывания автомата.


В чем преимущество заводской установки ST1 перед полевым монтажом аксессуара?

Заводская установка (индекс ST1) обеспечивает гарантированную калибровку механизма расцепления и сохранение целостности корпуса, что критично для соблюдения стандартов безопасности и сохранения гарантии на устройство.


Какое техническое обслуживание требуется для болтовых соединений THQB?

В отличие от втычных моделей, Bolt-on соединения требуют периодической проверки момента затяжки крепежных винтов (согласно спецификации производителя) для предотвращения ослабления контакта из-за термических расширений.


GE THQB2120ST1
GE THQB2120ST1 — это специализированный автоматический выключатель в литом корпусе, разработанный для эксплуатации в осветительных и распределительных панелях серии AQ (208/120V или 240V). Главная особенность модели — болтовое соединение (Bolt-on), которое обеспечивает превосходную виброустойчивость и минимизирует переходное сопротивление в месте контакта с шиной по сравнению с обычными втычными (Plug-in) аналогами. Индекс ST1 в маркировке подтверждает наличие предустановленного независимого расцепителя (Shunt Trip) на 120 В. Это инженерное решение позволяет мгновенно разорвать цепь по внешнему электрическому сигналу, что делает данный автомат идеальным для систем пожарной безопасности и аварийного отключения электропитания (EPO) без необходимости ручного вмешательства.
