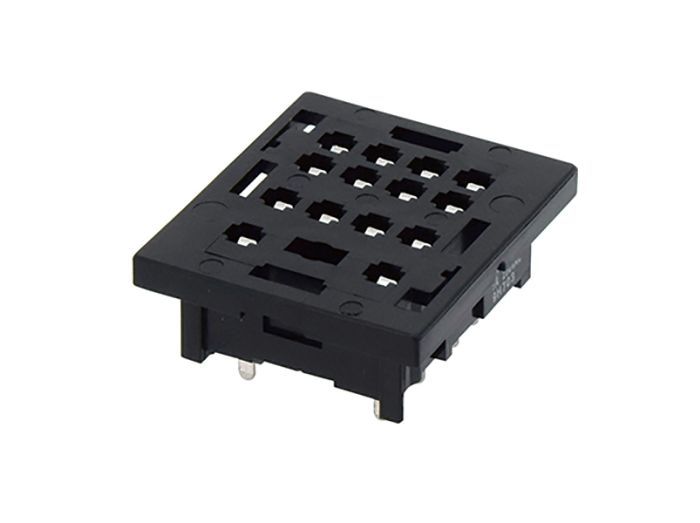

IDEC SY4S-61

Артикул: SY4S-61
Изготовитель: IDEC
Thumbnail 0
IDEC SY4S-61 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SY4S-61

Раздел
Реле
Подраздел
IDEC
Вес
  • Тип разъема: Колодка для монтажа на печатную плату (Through-hole PCB).
  • Конфигурация контактов: 4PDT (совместимость с 14-pin реле).
  • Совместимые серии реле: IDEC RU4S, RU42S (AC и DC версии).
  • Предельный ток: До 10А (в зависимости от характеристик установленного реле).
  • Тип выводов: Гладкие штыревые контакты (Solder Pins) для надежной фиксации в отверстиях PCB.
  • Рабочая среда: Совместимость с промышленным температурным диапазоном серии RU.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IDEC на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Компактное исполнение (Midget size) для экономии места на печатной плате
Совместимость с 4-полюсными реле (4PDT) серии IDEC RU4
Монтаж непосредственно в сквозные отверстия PCB (PCB Pins)
Надежная фиксация Plug-in для быстрой замены компонентов без пайки
Соответствие стандартам безопасности UL (E66043) и нормам RoHS
Применение
Производство интерфейсных плат для связи PLC с исполнительными механизмами.
Системы управления промышленными котлами и климатическими установками (HVAC).
Измерительное и лабораторное оборудование, требующее гальванической развязки цепей.
Локальные блоки управления в станкостроении и робототехнике.
Преимущества
Высокая плотность монтажа: вертикальная установка реле через колодку SY4S-61 позволяет существенно сократить габариты управляющих плат по сравнению с традиционным шкафным монтажом.
Сокращение времени простоя (MTTR): благодаря архитектуре Plug-in, диагностика и замена коммутационных элементов производятся оператором без использования специального паяльного оборудования.
Механическая стабильность: конструкция колодки обеспечивает надежное удержание реле даже в условиях постоянной вибрации, характерной для станков и автоматизированных линий.
Электрическая безопасность: высококачественный диэлектрик корпуса предотвращает пробои между фазами при работе с индуктивными нагрузками.
FAQ

Можно ли использовать колодку SY4S-61 для 2-полюсных реле серии RU2S?

Нет, данная колодка предназначена исключительно для 4-полюсных реле (RU4S/RU42S). Для 2-полюсных моделей необходимо использовать соответствующую базу SY2S-61 во избежание несовпадения распиновки.


Требуется ли дополнительная фиксация реле в колодке при установке платы в вертикальном положении?

Контактные зажимы SY4S-61 обеспечивают плотную посадку. Однако для мобильного оборудования или систем с экстремальной вибрацией рекомендуется использовать опциональные удерживающие пружинные зажимы (hold-down clips).


Каков экономический эффект от использования розеток SY4S-61 вместо прямой впайки реле в плату?

Использование розеток снижает стоимость владения оборудованием. При выходе реле из строя (ресурс контактов) замена занимает 10 секунд и не требует квалификации монтажника, тогда как перепайка 14-выводного реле требует демонтажа платы и несет риск повреждения медных слоев.


IDEC SY4S-61
IDEC SY4S-61 — это профессиональная монтажная розетка (колодка), разработанная специально для интеграции универсальных реле серии RU4 в печатные платы. В отличие от стандартных решений на DIN-рейку, данная модель позволяет инженерам реализовывать мощные коммутационные узлы (до 10А) в компактном форм-факторе электронного модуля. Использование SY4S-61 критически важно для обеспечения ремонтопригодности промышленного оборудования: в случае выхода реле из строя, его замена производится мгновенно без риска термического повреждения дорожек платы при перепайке.

Маркировка SY4S-61 указывает на принадлежность к серии аксессуаров для 4-полюсных реле (4-pole) с выводами под пайку в плату (PCB terminals). Модель отличается прецизионным качеством контактов, что исключает дребезг и перегрев при пиковых нагрузках, типичных для индустриальных систем управления.
