ILME MAP-16.240

Артикул: MAP-16.240
Изготовитель: ILME
Thumbnail 0
ILME MAP-16.240 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAP-16.240

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер: 77.27 (16 контактов для стандартных серий)
  • Тип монтажа: Накладной (Surface Mount Base) с двумя крепежными отверстиями
  • Кабельный ввод: 2 x M40 (метрическая резьба)
  • Материал корпуса: Литой алюминий (Die-cast aluminum)
  • Материал рычагов: Нержавеющая сталь или оцинкованная сталь
  • Температурный диапазон: от -40°C до +125°C
  • Класс защиты: IP65/IP66 (согласно EN 60529)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Двойная рычажная система запирания (2 Levers) для максимальной виброустойчивости
Высокий корпус (High Construction) для безопасной укладки кабеля большого сечения
Два порта с резьбой M40 для симметричного или сквозного ввода кабеля
Степень защиты IP65/IP66, обеспечивающая герметичность в агрессивных средах
Корпус из литого алюминиевого сплава с антикоррозийным эпоксидным покрытием
Применение
Подключение силовых агрегатов и сервоприводов в станкостроении.
Межблочные соединения в шкафах управления автоматизированных производственных линий.
Системы энергоснабжения на объектах со сложными условиями эксплуатации (пыль, влага, вибрация).
Применение в железнодорожной технике и тяжелом крановом оборудовании для надежной передачи сигналов управления.
Преимущества
Улучшенная эргономика монтажа: Увеличенный внутренний объем упрощает разводку многожильных вставок и работу с наконечниками.
Химическая и термическая стойкость: Эпоксидное покрытие корпуса устойчиво к воздействию индустриальных масел, СОЖ и экстремальных температур до +125°C.
Надежность фиксации: Двойной замок предотвращает случайное размыкание цепи при высокой вибрационной нагрузке на промышленном оборудовании.
Универсальность системы: Корпус полностью совместим со всеми стандартными вставками ILME типоразмера 77.27 (серии CNE, CCE, CSE, CSS, CT, CQE).
FAQ

Какие контактные вставки подходят для этого корпуса?

Корпус MAP-16.240 совместим со всеми контактными вставками ILME размера 77.27. Это стандартные 16-контактные вставки (например, CNEF/M 16) или модульные системы Mixo.


Нужно ли дополнительно герметизировать вводы M40?

Для обеспечения заявленного класса защиты IP66 необходимо использовать соответствующие кабельные вводы (сальники) с резьбой M40 и уплотнительными кольцами.


Идут ли кабельные вводы в комплекте с корпусом?

Нет, кабельные вводы подбираются отдельно в зависимости от внешнего диаметра используемого кабеля, чтобы обеспечить герметичное уплотнение.


ILME MAP-16.240

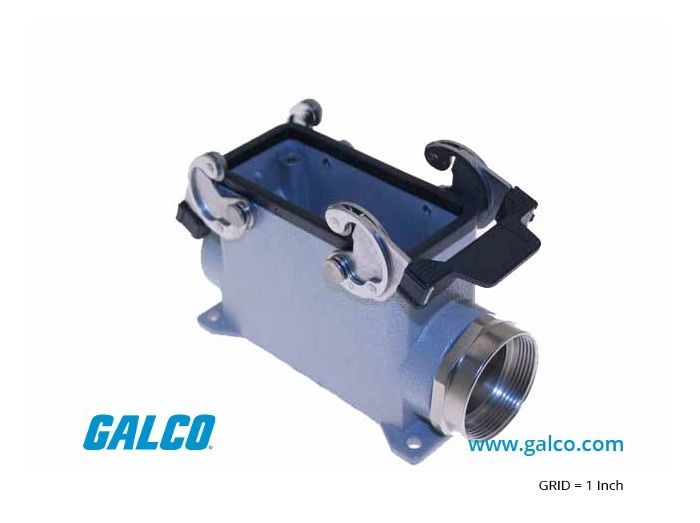

ILME MAP-16.240 — это индустриальный корпус накладного монтажа (размер 77.27), спроектированный для эксплуатации в тяжелых условиях машиностроения и энергетики. Инженерное решение с высоким профилем (MAP) позволяет избежать критических изгибов проводников внутри корпуса, что критически важно при использовании кабелей с жесткой изоляцией. Маркировка модели расшифровывается как: 16 (типоразмер серии), 2 (наличие двух рычагов фиксации), 40 (метрическая резьба M40). В отличие от стандартных пластиковых аналогов, данная металлическая база обеспечивает электромагнитное экранирование и высокую механическую прочность, исключая риск повреждения разъема при случайных ударах или воздействии химикатов.
