ILME MAP-16.40

Артикул: MAP-16.40
Изготовитель: ILME
Thumbnail 0
ILME MAP-16.40 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAP-16.40

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Тип корпуса: Стандартный, для поверхностного монтажа (Side entry).
  • Резьба: Метрическая M40 (1 ввод).
  • Материал рычагов: Оцинкованная или нержавеющая сталь.
  • Совместимость: Вставки серий CNE, CCE, CSE, CSS, CT, CTSE (16 контактов).
  • Уплотнение: Прокладка из винила или эластомера повышенной плотности.
  • Габариты: Типоразмер 77.27.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Типоразмер 77.27 (совместимость с 16-полюсными вставками)
Корпус для поверхностного монтажа (Surface Mount) с боковым вводом
Двойная рычажная система блокировки (2 Levers) для максимальной герметичности
Увеличенное метрическое отверстие под кабельный ввод M40
Степень защиты IP66 в сопряженном состоянии
Применение
Подключение силовых приводов и электродвигателей в станкостроении.
Организация межблочных соединений в шкафах управления и автоматики.
Применение в роботизированных ячейках и конвейерных линиях.
Энергетическое оборудование и железнодорожный транспорт.
Преимущества
Механическая износостойкость: Литой алюминиевый сплав с эпоксидным покрытием устойчив к ударам и агрессивным средам.
Виброустойчивость: Двойной замок надежно фиксирует ответную часть, предотвращая случайное размыкание в условиях вибрационных нагрузок.
Термическая стабильность: Широкий диапазон рабочих температур (от -40 до +125 °C) позволяет использовать разъем в горячих цехах и на открытом воздухе.
Стандартизация: Полная взаимозаменяемость с компонентами других ведущих производителей (стандарт 16-pin / size 77.27).
FAQ

Совместим ли данный корпус со вставками других брендов, например Harting или TE Connectivity?

Да, серия MAP-16.40 соответствует международному стандарту типоразмера 77.27, что обеспечивает полную механическую совместимость со вставками Han E, Han ES и аналогичными 16-контактными модулями сторонних производителей.


Какое обслуживание требуется механизму блокировки?

Рычажный механизм рассчитан на длительный срок службы без смазки. Рекомендуется проводить визуальный осмотр уплотнительной прокладки на наличие повреждений при каждом регламентном обслуживании оборудования для сохранения индекса IP66.


Входит ли кабельный ввод в комплект поставки?

Стандартная комплектация включает корпус с нарезанной резьбой M40. Кабельный ввод (сальник) подбирается отдельно в зависимости от внешнего диаметра используемого кабеля и требуемого материала (пластик/латунь).


ILME MAP-16.40

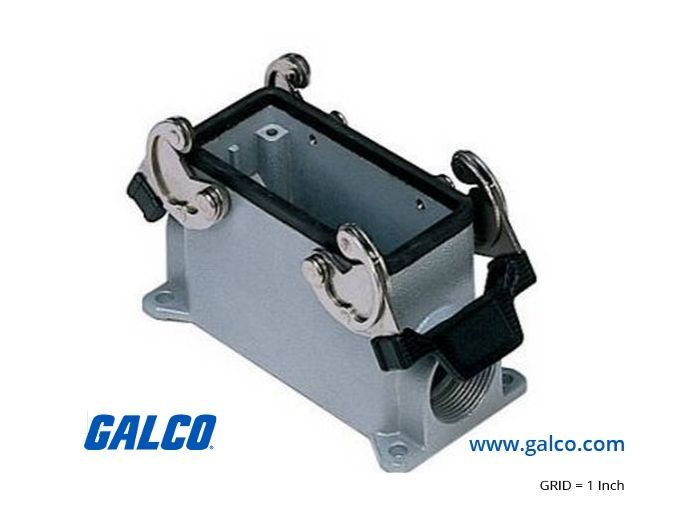

ILME MAP-16.40 представляет собой профессиональный металлический корпус для прямоугольных разъемов тяжелых серий. Как инженерное решение, данная модель предназначена для создания надежных интерфейсов в системах распределения энергии и автоматизации. Маркировка MAP-16.40 указывает на исполнение для поверхностного монтажа с боковым резьбовым входом M40, что позволяет использовать кабели большого диаметра или защитные гофротрубы. В отличие от аналогов, литой алюминиевый корпус ILME обладает высокой механической жесткостью и электромагнитной совместимостью (EMC). Использование двух рычагов фиксации гарантирует равномерное прижатие прокладки, исключая риск разгерметизации при сильных вибрациях или температурных расширениях. Это идеальный выбор для модернизации существующих систем, где требуется переход на метрический стандарт резьбы с сохранением высокой степени пыле- и влагозащиты.
ILME
ILME предлагает широкий спектр компонентов для промышленного оборудования. В ассортименте представлены: защитные крышки, перемычки, клеммы, штекеры, реле, розетки и кронштейны для защитных корпусов. Компания обеспечивает решения для защиты и коммутации.
