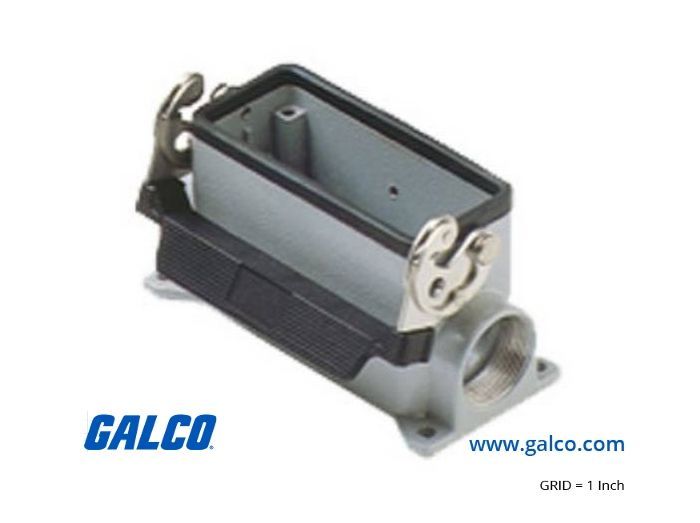

ILME MAP-16L232

Артикул: MAP-16L232
Изготовитель: ILME
Thumbnail 0
ILME MAP-16L232 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAP-16L232

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер: Size 16 (габариты вставки 66.40 мм).
  • Материал: Алюминиевый сплав, литье под давлением.
  • Тип замка: Один центральный рычаг (Single Lever) из оцинкованной стали.
  • Интерфейс подключения: 2 x M32 (метрическая резьба).
  • Температурный диапазон: от -40°C до +125°C.
  • Класс защиты: IP65 / IP66 (при использовании соответствующих кабельных вводов).
  • Уплотнение: Интегрированная прокладка из винила или NBR.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Прочный корпус для поверхностного монтажа из литого под давлением алюминия
Двойной кабельный ввод M32 для удобной прокладки магистралей
Надежная фиксация с помощью одного стального рычага (Single Lever)
Полная совместимость со стандартными вставками типоразмера 16 (66.40)
Высокая степень пыле- и влагозащиты (IP65/IP66)
Применение
Системы автоматизации производственных линий (конвейерные ленты, упаковочные машины).
Подключение периферийного оборудования в металлообрабатывающих станках с ЧПУ.
Модульные электростанции и блоки управления насосным оборудованием.
Тяжелое машиностроение и робототехнические комплексы.
Преимущества
Эффективная защита от ЭМП: литой металлический корпус обеспечивает естественное экранирование чувствительных цепей.
Виброустойчивость: конструкция рычажного замка предотвращает случайное размыкание разъема при работе на подвижных узлах станков.
Оптимизация монтажа: наличие двух портов M32 избавляет от необходимости установки дополнительных распределительных коробок при последовательном соединении узлов.
Стойкость к агрессивным средам: эпоксидное порошковое покрытие надежно защищает алюминий от коррозии и химических воздействий.
FAQ

Какие контактные вставки (инсерты) можно установить в этот корпус?

Корпус MAP-16L232 совместим со всеми стандартными вставками ILME размера 66.40. Это включает серии CNE (16 контактов), CSE, CCE, CSS, а также модульные держатели рамок MIXO.


Требуется ли специальное обслуживание рычажного механизма?

Рычажный механизм ILME рассчитан на длительный срок службы без смазки. Рекомендуется периодическая визуальная проверка на предмет отсутствия деформаций и очистка уплотнительной прокладки для поддержания герметичности IP65.


Входят ли кабельные вводы (сальники) в комплект поставки?

Нет, кабельные вводы M32 заказываются отдельно в зависимости от типа и диаметра используемого кабеля. Это позволяет точно подобрать сальник для обеспечения требуемой степени герметизации.


ILME MAP-16L232
ILME MAP-16L232 — это промышленное основание (цоколь) прямоугольного разъема, предназначенное для монтажа на плоскость оборудования или распределительных шкафов. Модель относится к классической серии корпусов ILME и выполнена в типоразмере «66.40» (Size 16). Инженерная конструкция с двумя кабельными вводами резьбой M32 позволяет использовать корпус для шлейфового подключения или ввода силовых кабелей большого диаметра. Маркировка изделия указывает на тип корпуса (MAP — монтажное основание), габарит (16), наличие одного запорного рычага (L) и конфигурацию отверстий (232 — два ввода M32). Это решение идеально подходит для тяжелых условий эксплуатации, где требуется гарантированная механическая прочность и герметичность электрических соединений.
ILME
Компания ILME специализируется на производстве компонентов для промышленного применения. В линейке продукции представлены: защитные крышки, различные перемычки и клеммы, штекерные соединения, реле и розетки, а также кронштейны для монтажа защитных корпусов оборудования.
