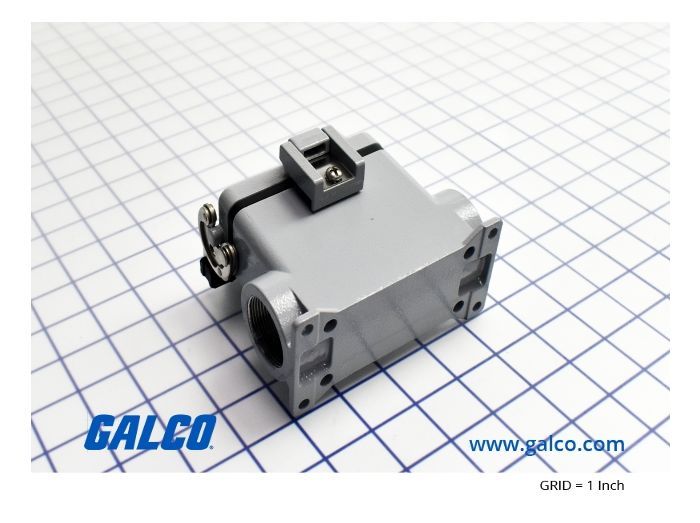

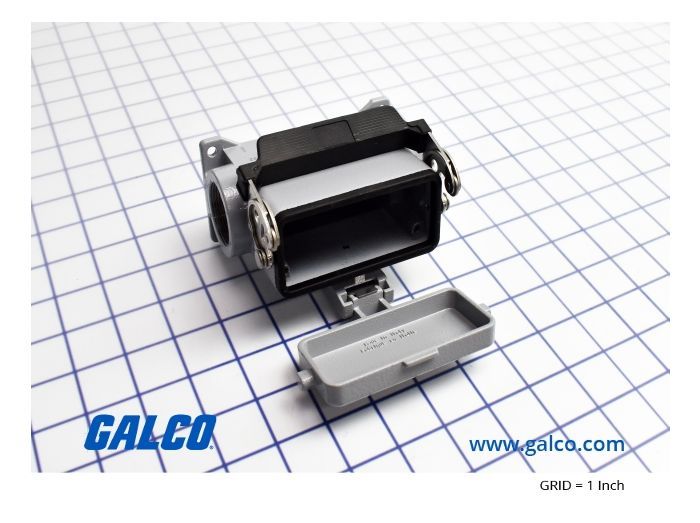

ILME MAP-16LS32

Артикул: MAP-16LS32
Изготовитель: ILME
Thumbnail 0
Thumbnail 1
Thumbnail 2
ILME MAP-16LS32 0
ILME MAP-16LS32 1
ILME MAP-16LS32 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAP-16LS32

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер: 77.27 (стандарт 16 контактов + заземление для серии E).
  • Тип резьбы: Метрическая M32 (1 входной порт).
  • Температурный диапазон: от -40°C до +125°C (стандартное исполнение).
  • Материал корпуса: Литой под давлением алюминиевый сплав с эпоксидным покрытием.
  • Совместимость со вставками: CCE, CNE, CSE, CSH, CSS, CT, CTSE, CTSH, CQE, CQEE (16 полюсов).
  • Механизм фиксации: Однорычажный (армированный термопластик или сталь).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Высокий корпус (High Profile) серии MAP для удобного монтажа объемных жгутов
Резьбовое отверстие M32 для надежного крепления кабельных вводов
Интегрированная защитная крышка (W/CVR) для защиты контактов в разомкнутом состоянии
Стойкое к коррозии порошковое покрытие алюминиевого сплава
Стандартный типоразмер 77.27 (16-pole), совместимый с большинством промышленных вставок
Применение
Промышленные системы автоматизации: Подключение шкафов управления к периферийному оборудованию.
Станкостроение: Интеграция в системы ЧПУ и модульные обрабатывающие центры.
Энергетика: Использование в составе распределительных устройств и силовых агрегатов.
Робототехника: Соединение контроллеров с манипуляторами в зонах с повышенной вибрацией.
Преимущества
Виброустойчивость соединения: Однорычажный механизм (Single Lever) обеспечивает герметичный прижим и исключает самопроизвольное размыкание при работе мощных приводов.
Высокая степень защиты IP65/IP66: При использовании соответствующих кабельных вводов гарантируется полная защита внутренних компонентов от струй воды и промышленной пыли.
Полная кросс-брендовая совместимость: Соответствует международным стандартам, что позволяет использовать корпус с контактными вставками Harting, TE Connectivity (Han E, Han D) и других производителей.
Электромагнитная совместимость: Литой алюминиевый корпус эффективно экранирует чувствительные сигналы от внешних помех.
FAQ

Можно ли установить в этот корпус вставки других производителей?

Да, корпус MAP-16LS32 полностью совместим с контактными вставками типоразмера 77.27 (Size 16) таких брендов, как Harting, Wieland и TE Connectivity (серия Han), что упрощает модернизацию существующих систем.


Входит ли кабельный ввод в комплект поставки?

Нет, кабельный ввод M32 не входит в стандартную комплектацию. Его необходимо подбирать отдельно, исходя из диаметра и типа используемого кабеля (пластиковый, металлический или с ЭМС-защитой).


Какую функцию выполняет крышка в данной модели?

Защитная крышка (Cover) предназначена для герметизации разъема, когда ответная часть (вилка) отсоединена. Это предотвращает попадание грязи, влаги и посторонних предметов на контакты, продлевая срок службы всей системы.


ILME MAP-16LS32
ILME MAP-16LS32 представляет собой высокопрочный алюминиевый корпус поверхностного монтажа, предназначенный для создания надежных соединений в тяжелых условиях эксплуатации. Как инженерное решение, данный корпус решает проблему ограниченного пространства при разводке силовых и сигнальных цепей: увеличенная высота основания (High Profile) позволяет комфортно размещать проводники большого сечения без риска повреждения изоляции. Маркировка MAP указывает на тип исполнения — монтажное основание с высокой юбкой, 16 — на принадлежность к габаритному стандарту '77.27', а индекс 32 подтверждает наличие метрической резьбы M32. В отличие от стандартных баз, версия LS32 оснащена защитной крышкой, что критически важно для оборудования, которое может временно отключаться или находиться в режиме ожидания в запыленных и влажных цехах.
ILME
ILME – производитель компонентов для промышленного оборудования. В ассортименте: защитные крышки, перемычки, клеммы, штекеры, реле, розетки и кронштейны для корпусов. Решения для коммутации и защиты оборудования.
