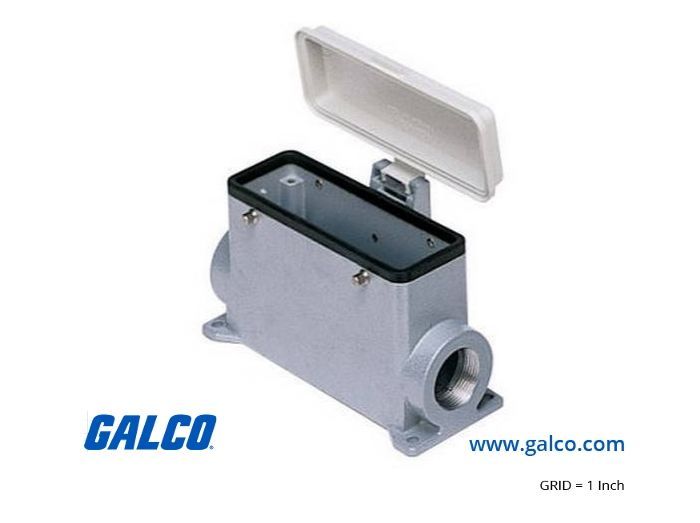

ILME MAP-24CP240

Артикул: MAP-24CP240
Изготовитель: ILME
Thumbnail 0
ILME MAP-24CP240 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAP-24CP240

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер корпуса: 104.27 (Size 24).
  • Тип ввода: 2 боковых отверстия с резьбой M40.
  • Механизм блокировки: 4 штифта (под двойной рычаг).
  • Материал корпуса: Литой алюминиевый сплав.
  • Совместимость с сериями вставок: CNE, CCE, CSE, CSH, CSS, CT, CTSE (24-полюсные).
  • Степень защиты: IP65 (согласно стандарту EN 60529).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Высокое исполнение (High Construction) для работы с кабелями большого сечения
Два кабельных ввода M40 для реализации проходных схем подключения
Стандартный типоразмер 104.27 (Size 24) с системой фиксации на 4 штифта
Степень защиты IP65 при использовании соответствующих кабельных вводов
Устойчивость к механическим ударам и вибрации в промышленных условиях
Применение
Подключение силовых агрегатов и двигателей в станкостроении.
Коммутация систем автоматизации в шкафах управления и распределительных щитах.
Применение в модульных технологических линиях, требующих быстрой сборки/разборки соединений.
Использование в железнодорожном и специальном транспорте для межвагонных или бортовых соединений.
Преимущества
Оптимизация кабельного менеджмента: Наличие двух вводов M40 упрощает шлейфование оборудования (daisy-chain) и подводку питания/сигналов.
Надежность интерфейса: Система фиксации на 4 штифта (4 pegs) под двойной рычаг обеспечивает максимально плотное прилегание прокладки, предотвращая попадание влаги и пыли.
Термическая стабильность: Корпус сохраняет геометрию и защитные свойства в диапазоне от -40°C до +125°C, что важно для горячих цехов и наружных установок.
Химическая стойкость: Порошковое покрытие на основе эпоксидной смолы защищает от коррозии и агрессивных химических реагентов.
FAQ

Совместим ли данный корпус с контактными вставками других брендов, таких как Harting или Phoenix Contact?

Да, серия ILME Size 24 (104.27) полностью соответствует международному стандарту, что гарантирует совместимость с аналогичными вставками и рычагами Harting Han E, TE Connectivity и другими системами прямоугольных разъемов.


Как обеспечить герметичность IP65, если один из вводов M40 не используется?

Для обеспечения заявленной степени защиты неиспользуемое отверстие M40 необходимо закрыть сертифицированной резьбовой заглушкой с уплотнительным кольцом.


Входят ли в комплект поставки кабельные вводы и рычаги фиксации?

Данный артикул (MAP-24CP240) является только основанием корпуса со штифтами. Рычаги фиксации (обычно устанавливаются на ответную часть или кожух) и кабельные вводы M40 заказываются отдельно под конкретный диаметр кабеля.


ILME MAP-24CP240
ILME MAP-24CP240 — это основание для поверхностного монтажа, предназначенное для эксплуатации в тяжелых условиях энергетического и промышленного секторов. Модель относится к серии MAP, которая характеризуется увеличенной высотой корпуса, что является критическим преимуществом при монтаже многожильных проводников или жестких силовых кабелей. Маркировка «24» указывает на стандартный типоразмер 104.27, подходящий для большинства 24-контактных вставок. Инженерное решение с двумя боковыми вводами M40 позволяет использовать этот разъем как распределительный узел, исключая необходимость в дополнительных клеммных коробках. Использование литого алюминиевого сплава с антикоррозийным покрытием делает данную модель долговечнее пластиковых аналогов в условиях перепада температур и воздействия технических масел.
ILME
Компания ILME специализируется на производстве компонентов для промышленного применения. В линейке продукции представлены: защитные крышки, различные перемычки и клеммы, штекерные соединения, реле и розетки, а также кронштейны для монтажа защитных корпусов оборудования.
