ILME MAP-24CS40

Артикул: MAP-24CS40
Изготовитель: ILME

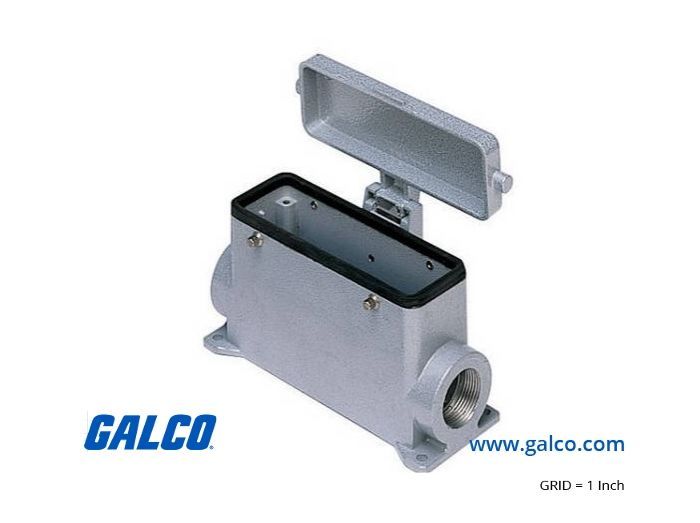

Thumbnail 0
ILME MAP-24CS40 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAP-24CS40

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер: 104.27 (Серия 24)
  • Тип корпуса: Основание накладное (Surface mounting housing)
  • Высота корпуса: Высокая (High construction)
  • Кабельный вход: 1 x M40 (боковой)
  • Тип замка: Под двойной рычаг (4 штифта)
  • Материал: Литой алюминий под давлением
  • Класс защиты: IP65 / IP66 (согласно IEC/EN 60529)
  • Совместимые вставки: Серии CNE, CCE, CSE, CD, CDD, CQE (размер 104.27)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Степень защиты IP66 для эксплуатации в экстремальных промышленных условиях
Высокий корпус (High Construction) для удобства укладки кабеля большого сечения
Коррозионностойкий литой алюминиевый корпус с эпоксидным покрытием
Универсальный типоразмер 104.27, совместимый с большинством мировых брендов
Надежная фиксация четырьмя штифтами под двойной запирающий замок
Применение
Подключение силовых агрегатов и двигателей в станкостроении (ЧПУ, прессы).
Магистральные соединения в распределительных электрощитах и модульных подстанциях.
Интерфейсы передачи данных и питания в робототехнических комплексах.
Применение в железнодорожном транспорте и тяжелом машиностроении для межвагонных соединений.
Преимущества
Электромагнитная совместимость (ЭМС): Металлический корпус из алюминиевого сплава обеспечивает естественное экранирование чувствительных сигнальных цепей от внешних наводок.
Термическая стабильность: В отличие от композитных материалов, сплавы ILME сохраняют геометрию и герметичность при температурных скачках от -40°C до +125°C.
Оптимизация монтажного пространства: Поверхностный монтаж позволяет устанавливать разъем на внешнюю стенку шкафа управления, исключая необходимость сложной фрезеровки больших прямоугольных отверстий.
Долговечность уплотнений: Применяемые антивозрастные прокладки устойчивы к воздействию агрессивных индустриальных масел, СОЖ и большинства растворителей.
FAQ

Какие контактные вставки (инсерты) можно установить в данный корпус?

В корпус MAP-24CS40 устанавливаются любые стандартные вставки типоразмера 104.27. Наиболее часто используются 24-полюсные вставки серии CNE или высокоплотные 108-полюсные серии CDD.


Требуется ли использование специальных кабельных вводов?

Да, для обеспечения заявленной степени защиты IP66 необходимо использовать герметичный кабельный ввод с резьбой M40. Выбор материала ввода (пластик или латунь) зависит от требований к заземлению брони кабеля.


Какова гарантия на механические части и штифты?

Корпуса ILME рассчитаны на минимум 500 циклов сочленения. Стальные штифты обладают высокой износостойкостью, а на само литье распространяется стандартная промышленная гарантия производителя при условии отсутствия механических повреждений сверх нормы.


ILME MAP-24CS40
ILME MAP-24CS40 — это стационарный корпус (основание) для поверхностного монтажа, принадлежащий к серии тяжелых прямоугольных разъемов (HDC). Буквенный код MAP обозначает исполнение в высоком корпусе, что является критически важным при использовании многополюсных вставок или кабелей с увеличенным радиусом изгиба. Маркировка «24» определяет стандартный индустриальный типоразмер 104.27, а индекс «CS» указывает на конфигурацию с четырьмя штифтами для надежной стыковки с двойным рычагом управления. Данная модель оснащена метрическим вводом M40, что позволяет интегрировать силовые линии в системы автоматизации без потери герметичности. В инженерной практике MAP-24CS40 выбирают за исключительную жесткость конструкции и способность выдерживать интенсивные вибрационные нагрузки, где стандартные пластиковые разъемы выходят из строя.
