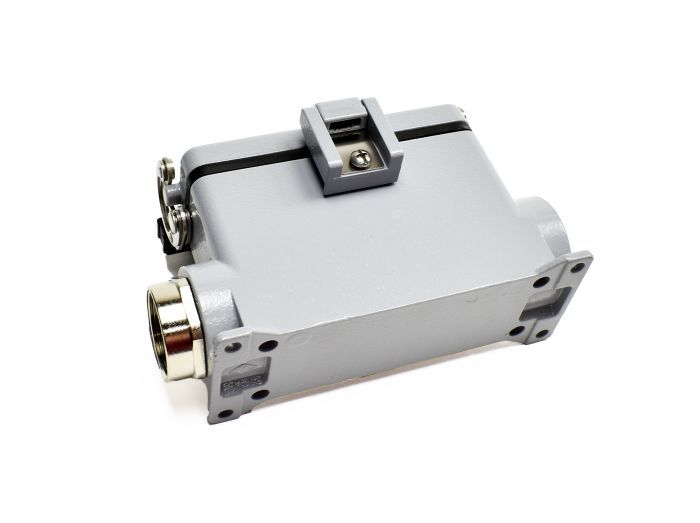

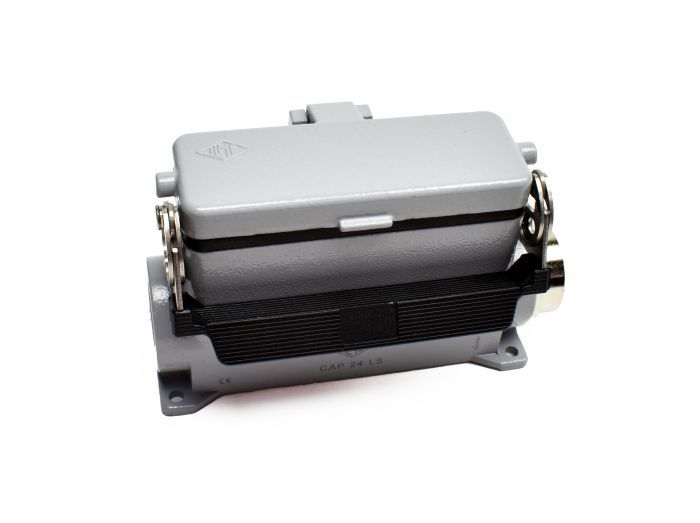

ILME MAP-24LS32

Артикул: MAP-24LS32
Изготовитель: ILME
Thumbnail 0
Thumbnail 1
Thumbnail 2
ILME MAP-24LS32 0
ILME MAP-24LS32 1
ILME MAP-24LS32 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAP-24LS32

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер: 104.27 (на 24 контакта + заземление)
  • Тип монтажа: Поверхностный (накладной) с боковым кабельным вводом
  • Резьба: M32 (метрическая)
  • Материал корпуса: Алюминиевый сплав
  • Температурный диапазон: от -40°C до +125°C
  • Совместимость: Вставки серий ILME E, ES, HE, HVE на 24 полюса
  • Класс защиты: IP65/IP66 (в зависимости от используемого уплотнения и фиксации)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Прочный корпус из литого под давлением алюминия с эпоксидно-полиэфирным покрытием
Резьбовой кабельный ввод M32 для надежной фиксации кабелей большого сечения

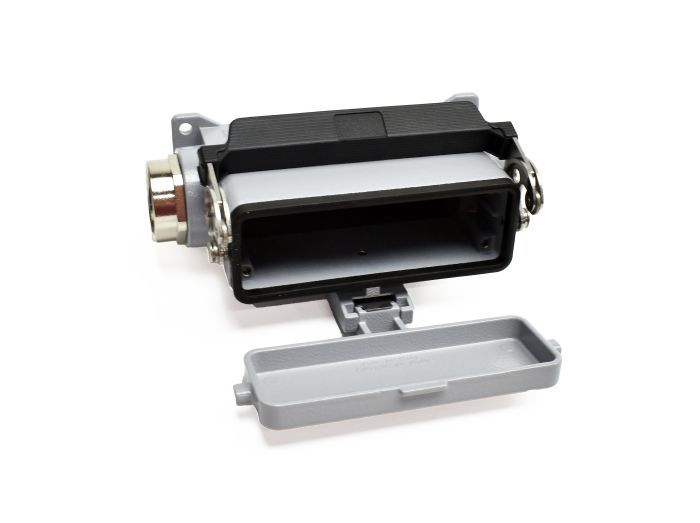

Интегрированная защитная крышка (W/CVR) для защиты контактов в расстыкованном состоянии
Одинарная рычажная система запирания (Single Lever) для быстрого обслуживания
Степень защиты IP65/IP66 в сопряженном состоянии для эксплуатации в жестких условиях
Применение
Шкафы управления промышленной автоматики
Системы электроснабжения станков ЧПУ и робототехнических комплексов
Магистральные соединения в энергетическом оборудовании
Подключение периферийных устройств в цехах с тяжелыми условиями эксплуатации
Железнодорожный транспорт и инфраструктурные объекты
Преимущества
Механическая износостойкость: алюминиевый сплав устойчив к ударным нагрузкам и коррозии
Удобство монтажа: низкий профиль корпуса позволяет устанавливать разъем в ограниченном пространстве на станине оборудования
Защита соединений: наличие встроенной крышки предотвращает загрязнение и окисление контактов, когда разъем не используется
Совместимость с компонентами: стандарт размера 104.27 позволяет использовать широкий спектр вставок (серии E, ES, ESS, EE, EEE, GV, DD, MV)
Герметичность: высококачественные прокладки обеспечивают стабильную работу при воздействии струй воды и пыли
FAQ

Какие контактные вставки подходят для корпуса MAP-24LS32?

Данный корпус совместим со всеми стандартными вставками ILME размера 104.27. Наиболее часто используются 24-полюсные вставки серий CNE, CCE, CSE, а также модульные системы Mixo при использовании соответствующей рамки.


Требуется ли специальное обслуживание рычажного механизма?

Рычаги ILME изготовлены из оцинкованной или нержавеющей стали и рассчитаны на длительный цикл срабатываний. Рекомендуется периодическая очистка от сильных загрязнений и проверка целостности уплотнительной прокладки для поддержания класса IP.


Поставляется ли в комплекте кабельный ввод (сальник)?

Нет, корпус поставляется с нарезанной резьбой M32, но кабельный ввод (сальник) необходимо подбирать отдельно, исходя из диаметра и типа используемого кабеля.


ILME MAP-24LS32
ILME MAP-24LS32 представляет собой низкий корпус для поверхностного монтажа серии Standard, рассчитанный на установку контактных вставок размера «104.27» (24 полюса). Данная модель является индустриальным стандартом для создания надежных разъемных соединений в тяжелом машиностроении. Маркировка MAP-24LS32 указывает на тип исполнения (поверхностный монтаж), типоразмер (24), наличие одинарного рычага (LS) и метрическую резьбу M32. Как инженеры, мы рекомендуем этот корпус для узлов, где требуется боковой подвод кабеля и высокая механическая устойчивость к вибрациям. В отличие от пластиковых аналогов, литой алюминий обеспечивает естественное ЭМС-экранирование и увеличенный срок службы в условиях масляного тумана и пыли.
