ILME MAP-24LS40

Артикул: MAP-24LS40
Изготовитель: ILME
Thumbnail 0
ILME MAP-24LS40 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAP-24LS40

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Совместимость: Предназначен для вставок типоразмера 104.27 (серии CNE, CSE, CCE, CSS, CT, CTSE).
  • Монтаж: Поверхностный (Base surface mount) с двумя отверстиями под крепеж.
  • Кабельный ввод: 1 x M40 (требуется установка соответствующего кабельного ввода/сальника).
  • Материал: Литой под давлением алюминиевый сплав с антикоррозийным покрытием.
  • Тип блокировки: Одинарный рычаг из нержавеющей стали или оцинковки (зависит от версии).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Типоразмер 104.27: стандарт для многополюсных промышленных соединений серии 24-полюса
Резьбовой вход M40: оптимален для подвода силовых кабелей большого сечения
Защитная откидная крышка: обеспечивает герметичность разъема в разомкнутом состоянии
Корпус для поверхностного монтажа: идеален для крепления на стенки шкафов и оборудования
Одинарный рычаг фиксации (1 Lever): надежное соединение с защитой от случайного размыкания
Применение
Системы промышленной автоматизации: подключение контроллеров к исполнительным механизмам станков ЧПУ.
Энергетическое оборудование: использование в распределительных щитах и мобильных электроустановках.
Робототехника: организация быстроразъемных соединений в составе роботизированных ячеек.
Транспортное машиностроение: коммутация бортовых цепей железнодорожной и специальной техники.
Преимущества
Высокая степень защиты (IP65/IP66): Полная герметичность системы в сопряженном состоянии и защита от пыли и струй воды при использовании крышки.
Механическая износостойкость: Рычаги из оцинкованной или нержавеющей стали обеспечивают тысячи циклов коммутации без люфтов.
Температурный диапазон: Стабильная работа в условиях от -40°C до +125°C, что позволяет применять разъем в горячих цехах и неотапливаемых помещениях.
Химическая инертность: Покрытие устойчиво к воздействию масел, смазок и большинства промышленных растворителей.
FAQ

Входит ли кабельный ввод (сальник) в комплект поставки корпуса MAP-24LS40?

Нет, кабельный ввод M40 заказывается отдельно в зависимости от диаметра используемого кабеля и требуемой степени защиты (IP).


Нужно ли специальное обслуживание рычажному механизму при эксплуатации в пыльных средах?

Механизм фиксации ILME спроектирован как самоочищающийся, однако в условиях сильного загрязнения рекомендуется периодическая проверка целостности прокладки и отсутствие крупных фракций абразива под рычагом.


Является ли данный корпус взаимозаменяемым с аналогами других брендов (например, Harting)?

Да, серия MAP-24 соответствует международному стандарту типоразмера 104.27, что обеспечивает полную механическую совместимость с аналогичными корпусами и вставками других производителей.


ILME MAP-24LS40

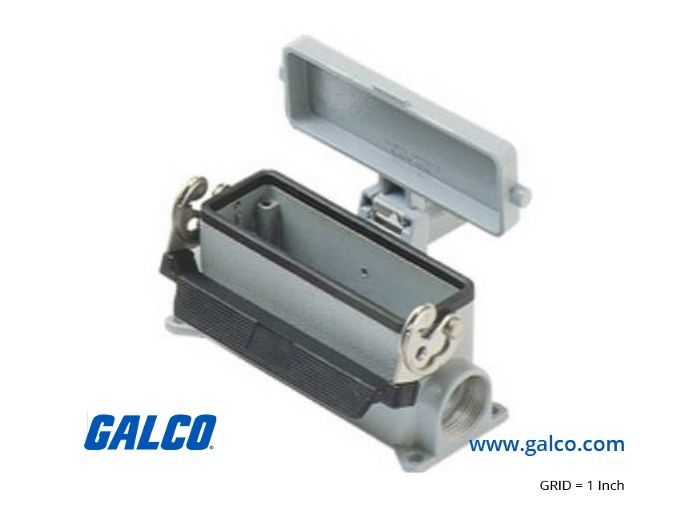

ILME MAP-24LS40 представляет собой усиленный корпус основания для поверхностного монтажа, предназначенный для эксплуатации в тяжелых промышленных условиях. Как инженерное решение, данная модель серии MAP выделяется использованием литого алюминиевого сплава с эпоксидным порошковым покрытием, что гарантирует высокую коррозийную стойкость и механическую прочность. Маркировка расшифровывается следующим образом: 'MAP' — серия стандартных корпусов, '24' — типоразмер (совместимость с вставками размера 104.27), 'LS' — наличие одного бокового рычага и защитной крышки, '40' — метрическая резьба M40. Этот корпус незаменим там, где требуется создание защищенного узла коммутации с возможностью быстрого обслуживания. В отличие от пластиковых аналогов, алюминиевый корпус ILME обеспечивает эффективное экранирование и сохраняет геометрию при экстремальных температурах.
ILME
Компания ILME специализируется на производстве компонентов для промышленного применения. В линейке продукции представлены: защитные крышки, различные перемычки и клеммы, штекерные соединения, реле и розетки, а также кронштейны для монтажа защитных корпусов оборудования.
