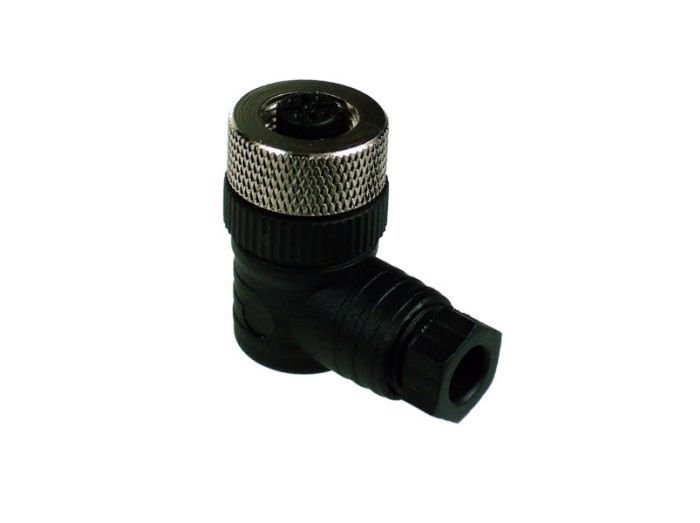

Технические характеристики M12F044
-
Тип разъема: M12, 4-pin, гнездо (Socket/Female).
-
Метод монтажа: Винтовые клеммы (Screw Terminal), осевое направление.
-
Сечение проводника: Рекомендуется от 0.25 мм² до 0.75 мм².
-
Материал корпуса: Ударопрочный пластик (PBT/PA), устойчивый к воздействию масел и СОЖ.
-
Номинальное напряжение/ток: До 250V AC/DC, до 4A на контакт.
-
Рабочая температура: Стандартный диапазон от -25°C до +85°C.
Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.
Требуется ли использование наконечников (НШВИ) при подключении проводов к этому разъему?
Для обеспечения максимальной площади контакта и исключения перелома жил многожильного кабеля настоятельно рекомендуется использовать втулочные наконечники, хотя конструкция винтового зажима допускает монтаж зачищенного провода.
Как обеспечить герметичность разъема IP67 при самостоятельной сборке?
Необходимо убедиться, что внешняя оболочка кабеля плотно прижата уплотнительной гайкой, а сам разъем затянут на ответной части датчика с рекомендованным усилием (обычно около 0.6 Нм).
Можно ли использовать данный разъем для передачи данных в сетях Ethernet или Profinet?
Нет, модель M12F044 имеет A-кодировку и предназначена для питания и передачи дискретных/аналоговых сигналов. Для передачи данных требуются специализированные разъемы с D или X-кодировкой.
Основное преимущество модели перед литыми кабельными сборками заключается в ремонтопригодности и гибкости: инженер может использовать кабель произвольной длины и сечения. Использование винтовых клемм сокращает время монтажа в полевых условиях, исключая необходимость пайки, что критично при пусконаладочных работах на крупных промышленных объектах.
