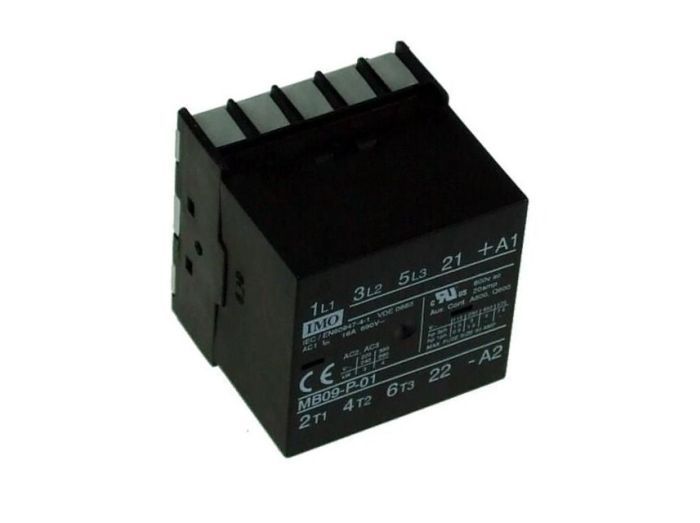

IMO MB09-P-10230

Артикул: MB09-P-10230

Изготовитель: IMO

Новый продукт Запросить стоимость и остатки 126 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MB09-P-10230

Раздел

Миниатюра

Подраздел

IMO

Вес

Тип монтажа: PCB / THT (сквозные отверстия в печатной плате).
Максимальный рабочий ток: 9А (категория AC-3), 20А (категория AC-1).
Напряжение катушки управления: 230V AC (50/60 Гц).
Конфигурация контактов: 3 силовых полюса + встроенный вспомогательный контакт.
Рабочий температурный диапазон: от -40°C до +60°C.
Класс защиты: IP20 (при соответствующей установке в корпус).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Ультракомпактное исполнение для прямого монтажа на печатную плату (PCB)

Высокая коммутационная способность: 9А (4 кВт) при категории применения AC-3

Стандартное напряжение управления 230V AC для промышленной автоматизации

Серебросодержащие контакты с низким переходным сопротивлением

Повышенная износостойкость: до 1.2 млн электрических циклов

Применение

Интеграция в контроллеры управления насосными станциями и системами водоподготовки.

Компактные системы вентиляции и кондиционирования (HVAC) для коммерческих зданий.

Силовые модули зарядных станций для электромобилей малой мощности.

Промышленное кухонное и лабораторное оборудование (печи, центрифуги).

Автоматизация деревообрабатывающих и упаковочных станков в составе единой платы управления.

Преимущества

Интеграция Game-Changer: исключение затрат на DIN-рейку и кабельную разводку внутри шкафа за счет интеграции силового узла в общую схему контроллера.

Высокая плотность монтажа: габариты устройства позволяют минимизировать размеры щитового оборудования без потери мощности коммутации.

Промышленная надежность: полное соответствие стандарту IEC/EN 60947-4-1, что гарантирует стабильную работу в тяжелых условиях эксплуатации.

Эффективное теплоотведение: конструкция выводов оптимизирована для передачи тепловой нагрузки на дорожки платы при сохранении жесткости крепления.

FAQ

Можно ли использовать данный контактор для коммутации постоянного тока (DC)?

Да, использование возможно, однако необходимо учитывать значительное снижение номинальных токов для категорий DC-1 или DC-3. Для точного подбора под DC-нагрузку рекомендуется сверяться с графиками де рейтинга в техническом паспорте IMO.

Требуются ли специальные условия пайки для выводов MB09-P?

Контактор рассчитан на стандартную волновую пайку или ручной монтаж. Важно соблюдать температурный режим, чтобы не допустить перегрева пластикового основания корпуса и деформации контактных стоек.

Каков гарантийный ресурс устройства при работе с электродвигателями?

Электрический ресурс составляет более 1 000 000 операций при полной нагрузке в режиме AC-3. Модель MB09-P-10230 является необслуживаемым компонентом, что обеспечивает низкую совокупную стоимость владения (TCO) в течение всего жизненного цикла оборудования.

IMO MB09-P-10230

IMO MB09-P-10230 представляет собой высоконадежный миниатюрный контактор, специально разработанный для OEM-производителей и разработчиков силовой электроники. Основная задача данной модели — обеспечить безопасную коммутацию индуктивных нагрузок (двигателей, насосов) непосредственно с печатной платы, исключая лишние проводные соединения и клеммники. Маркировка 'MB09' указывает на номинальный ток 9 Ампер, суффикс 'P' подтверждает исполнение с выводами под пайку в плату (Pin mounted), а '230' обозначает напряжение катушки переменного тока. В отличие от стандартных промежуточных реле, этот прибор обладает полноценной дугогасительной камерой и силовыми контактами, способными выдерживать пусковые токи двигателей мощностью до 4 кВт, что делает его незаменимым в компактных станциях управления.

IMO

IMO – поставщик компонентов для автоматизации и электротехнических решений. В ассортименте представлены электротехнические шкафы, поворотные выключатели-разъединители, световые индикаторы и аксессуары для датчиков. Продукция IMO отличается надежностью и соответствует современным стандартам качества.
