IMO MB09-S-10=24

Артикул: MB09-S-10=24
Изготовитель: IMO

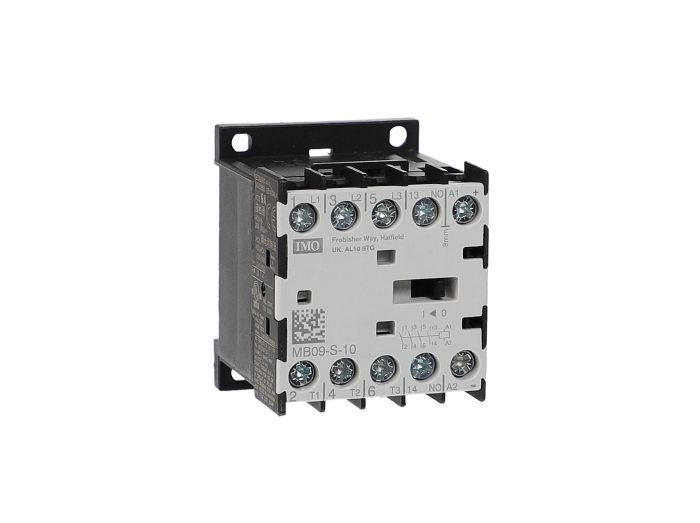

Thumbnail 0
IMO MB09-S-10=24 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MB09-S-10=24

Раздел
Миниатюра
Подраздел
IMO
Вес
  • Номинальный рабочий ток: 9 Ампер (категория AC3)
  • Мощность подключаемого двигателя: до 4 кВт при 400В
  • Напряжение катушки управления: 24V DC (постоянный ток)
  • Конфигурация контактов: 3 силовых НО контакта + 1 вспомогательный НО контакт
  • Тип подключения: Винтовые зажимы (версия S)
  • Монтаж: DIN-рейка 35 мм или монтажная плата
  • Рабочий температурный диапазон: от -40°C до +60°C
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Компактное 3-полюсное исполнение для коммутации двигателей до 4 кВт (9А по категории AC-3)
Универсальный монтаж: на стандартную DIN-рейку или непосредственно на печатную плату
Бифуркационные (раздвоенные) контакты для гарантированного срабатывания и увеличения ресурса
Безопасная конструкция Fingertouch, исключающая случайное касание токоведущих частей
Полное соответствие международному стандарту электробезопасности EN 60947-4-1
Применение
Автоматизация систем ОВК (HVAC): управление вентиляторами, приводами заслонок и небольшими компрессорами.
Локальные системы управления насосными станциями и дозирующим оборудованием.
Конвейерные линии: управление приводами малой мощности и вспомогательными механизмами.
Упаковочное и этикетировочное оборудование, где требуется высокая частота переключений в ограниченном пространстве.
Шкафы автоматизации освещения и сигнализации в жилом и коммерческом секторах.
Преимущества
Максимальная плотность монтажа: Мини-серия позволяет сократить габариты шкафа управления на 30-40% по сравнению со стандартными сериями.
Повышенная надежность коммутации: Раздвоенная конструкция контактов минимизирует переходное сопротивление и предотвращает отказы из-за окисления.
Энергоэффективное управление: Оптимизированная катушка 24В DC обеспечивает стабильное удержание при низком токопотреблении.
Промышленная безопасность: Встроенная защита IP20 и соответствие EN 60947 гарантируют безопасную эксплуатацию в агрессивных промышленных средах.
Гибкость интеграции: Поддержка двух типов монтажа делает модель универсальной как для сборки щитов, так и для OEM-производителей электроники.
FAQ

Можно ли использовать данный контактор для коммутации цепей постоянного тока (DC-1/DC-3)?

Да, серия MB допускает работу с DC нагрузками, однако необходимо учитывать сниженные номинальные токи. Для подбора точных параметров под конкретное напряжение DC рекомендуем сверяться с нагрузочными кривыми в техническом паспорте IMO.


Какой средний срок службы контактов у модели MB09-S-10=24?

Механическая износостойкость составляет порядка 10 миллионов циклов. Электрический ресурс при полной нагрузке AC-3 составляет около 700 000 операций, что является одним из лучших показателей в классе мини-контакторов.


Входит ли в комплект поставки ограничитель перенапряжения для катушки?

В базовой комплектации ограничитель (супрессор) отсутствует. Однако для защиты контроллеров от обратных токов самоиндукции при работе с катушкой 24V DC мы рекомендуем доукомплектовать устройство внешним блоком защиты серии MB-AS.


IMO MB09-S-10=24
IMO MB09-S-10=24 — это высоконадежный миниатюрный контактор серии MB, спроектированный для систем автоматизации с жесткими требованиями к габаритам оборудования. Как инженерное решение, данная модель превосходит стандартные контакторы за счет использования бифуркационных контактов, которые обеспечивают стабильную передачу сигнала даже при низких токах, что критично для современных систем управления. Маркировка устройства расшифровывается следующим образом: MB09 обозначает номинальный ток 9А (AC-3), S указывает на тип клемм, цифра 10 подтверждает наличие одного встроенного НО (нормально открытого) вспомогательного контакта, а суффикс =24 определяет напряжение катушки управления 24V DC. Выбор этой модели оправдан в проектах, где необходимо сочетание высокой коммутационной способности (до 4 кВт) и минимального занимаемого объема в щите автоматизации.
