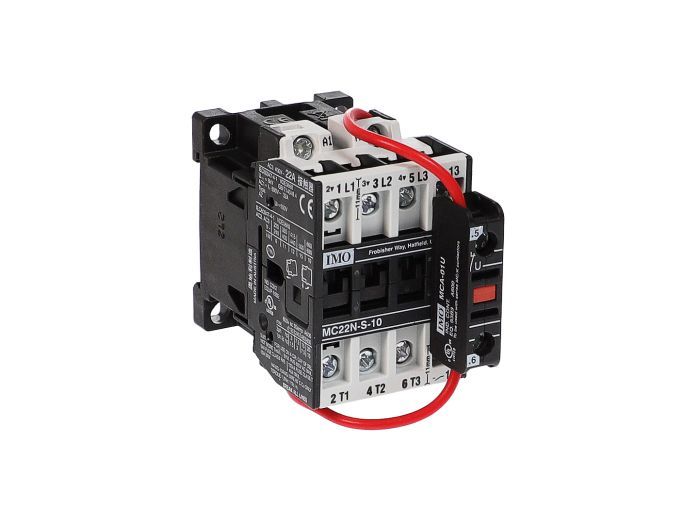

IMO MC22N-S-1024DC

Артикул: MC22N-S-1024DC
Изготовитель: IMO
Thumbnail 0
IMO MC22N-S-1024DC 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MC22N-S-1024DC

Раздел
Переменный ток нереверсивный
Подраздел
IMO
Вес
  • Номинальный ток (AC3, 400V): 22 А.
  • Напряжение управления: 24V DC (постоянный ток).
  • Количество силовых полюсов: 3 (3P).
  • Дополнительные контакты: 1NO (нормально открытый).
  • Максимальная мощность двигателя (400В): 11 кВт.
  • Тип подключения: Винтовые клеммы с защитой от случайного прикосновения.
  • Рабочий диапазон температур: от -25°C до +60°C.
  • Категория применения: AC-3 (пуск двигателей), AC-1 (резистивные нагрузки).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный рабочий ток 22А (категория AC3) для управления нагрузками до 11 кВт.
Катушка управления 24VDC обеспечивает прямую совместимость с выходами ПЛК и промышленными контроллерами.
Компактный форм-фактор: ширина корпуса всего 45 мм позволяет существенно экономить место на DIN-рейке.
Встроенный вспомогательный контакт 1NO для реализации логики самоподхвата или сигнализации состояния.
Высокая коммутационная износостойкость в соответствии с международным стандартом EN60947-1.
Применение
Управление электроприводами конвейерных линий и транспортеров.
Коммутация насосного оборудования в системах водоснабжения и водоотведения.
Автоматизация систем вентиляции (HVAC) и промышленного кондиционирования.
Использование в составе станций управления лифтами и подъемными механизмами.
Включение нагревательных элементов в промышленных печах (категория AC1).
Преимущества
Эффективность компоновки: Стандартная ширина 45 мм для токов до 40А — один из лучших показателей плотности монтажа в классе.
Универсальность монтажа: Быстрая фиксация на DIN-рейку 35 мм или крепление винтами к монтажной панели.
Надежность управления: Низкое энергопотребление катушки DC снижает нагрузку на блоки питания системы управления.
Модульная архитектура: Возможность подключения тепловых реле перегрузки и дополнительных контактных групп для создания сложных схем пуска.
Международная сертификация: Полное соответствие стандартам CE, UL и CSA гарантирует безопасность и экспортный потенциал оборудования.
FAQ

Можно ли установить на этот контактор дополнительные контакты для обратной связи?

Да, серия MC поддерживает установку дополнительных блоков вспомогательных контактов как на верхнюю панель (до 4 контактов), так и на боковые стороны, что позволяет расширить схему управления без замены основного аппарата.


Каков ресурс работы силовых контактов при номинальной нагрузке?

Контакторы IMO серии MC рассчитаны на высокую механическую (до 10 млн циклов) и электрическую износостойкость. При соблюдении номинальных токов и категории AC3 ресурс составляет более 1 млн циклов срабатывания.


Входит ли в комплект поставки ограничитель перенапряжений для катушки?

Базовая комплектация включает контактор в сборе. Для защиты чувствительной электроники ПЛК от обратных токов самоиндукции рекомендуется доукомплектовать устройство защитным диодным модулем или варистором IMO.


IMO MC22N-S-1024DC
Промышленный контактор IMO MC22N-S-1024DC — это высоконадежный коммутационный аппарат, спроектированный для эксплуатации в тяжелых режимах работы. Модель идеально подходит для управления трехфазными асинхронными двигателями и другими индуктивными нагрузками, где критически важна стабильность срабатывания. Использование катушки постоянного тока 24V минимизирует электромагнитные помехи и позволяет избежать установки промежуточных реле при интеграции в современные системы автоматизации.

Маркировка изделия расшифровывается следующим образом: серия MC, номинал 22 Ампера (по AC3), конфигурация контактов 10 (1 нормально открытый) и питание катушки 24VDC. В отличие от бюджетных аналогов, серия MC от IMO отличается улучшенным теплоотводом и возможностью расширения функционала за счет установки дополнительных блоков контактов (фронтальных или боковых) без увеличения габаритов по ширине.
