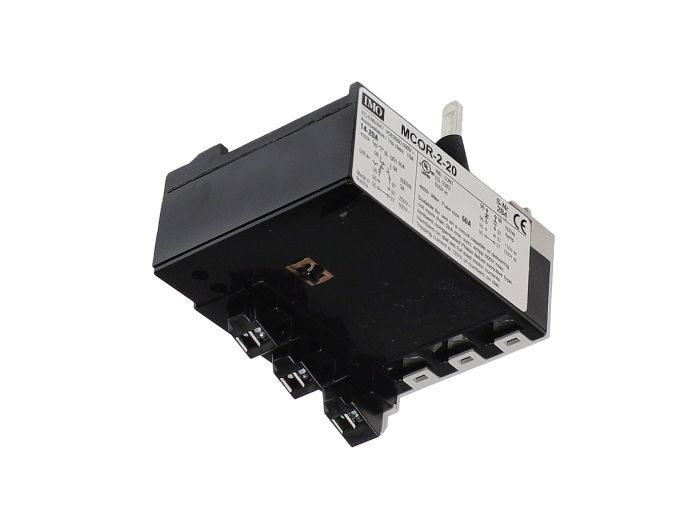

IMO MCOR-2-20

Артикул: MCOR-2-20

Изготовитель: IMO

Новый продукт Запросить стоимость и остатки 400 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MCOR-2-20

Раздел

Тепловые реле перегрузки

Подраздел

IMO

Вес

Совместимость: Прямой монтаж на контакторы IMO серий MC10, MC14, MC18, MC22.
Токовая настройка: Диапазон 14-20 Ампер (для подбора In двигателя должен быть внутри диапазона).
Схемы подключения: Поддержка стандартного прямого пуска (DOL) и конфигурации «Звезда-Треугольник» (YD).
Монтаж: Вертикальный/Горизонтальный на контактор или отдельная установка с адаптером (опция).
Клеммы: Винтовой зажим с защитой от прикосновения пальцем (IP20).
Вспомогательные цепи: AC-15 (управление переменным током), DC-13 (управление постоянным током).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки теплового расцепителя: 14–20А (прямой пуск)

Оптимизировано для пуска «звезда-треугольник» (YD): диапазон 24–35А

Встроенная защита от обрыва фазы и дифференциальное расцепление

Температурная компенсация в диапазоне от -25°C до +50°C

Селектор выбора режима сброса: ручной (Manual) или автоматический (Auto)

Применение

Защита насосных агрегатов и систем циркуляции воды в ЖКХ и промышленности.

Комплектация шкафов управления вентиляцией (HVAC) для предотвращения сгорания двигателей при засорении фильтров.

Обеспечение безопасности конвейерных систем и транспортеров при заклинивании механических частей.

Применение в станкостроении для защиты приводов подач и главных шпинделей.

Преимущества

Прецизионная защита двигателя: Использование откалиброванных биметаллических элементов обеспечивает точность срабатывания в соответствии с кривыми время-токовых характеристик IEC 60947-4-1.

Экономия пространства и времени: Реле MCOR-2-20 предназначено для прямого монтажа на контакторы IMO серии MC, исключая необходимость в дополнительных соединительных проводах и DIN-рейках.

Интеллектуальный мониторинг: Наличие вспомогательных контактов 1NO + 1NC позволяет одновременно обесточить катушку контактора и передать сигнал об аварии на контроллер или световую индикацию.

Устойчивость к внешней среде: Корпус из негорючего полимера и защищенные клеммы обеспечивают стабильную работу в запыленных и вибронагруженных помещениях.

FAQ

Как правильно настроить ток срабатывания на шкале реле MCOR-2-20?

Установите указатель на значение, соответствующее номинальному току двигателя (In), указанному на его шильдике. Не рекомендуется устанавливать ток выше номинального «с запасом», так как это лишает двигатель защиты при длительной небольшой перегрузке.

Что делать, если реле часто срабатывает без видимых причин перегрузки?

Проверьте баланс фаз (отсутствие перекоса напряжений) и надежность затяжки винтов на силовых клеммах. Ослабленный контакт вызывает локальный нагрев, который передается на биметалл и провоцирует ложное срабатывание.

Входит ли в комплект адаптер для установки реле отдельно от контактора на DIN-рейку?

В стандартную комплектацию MCOR-2-20 адаптер не входит, так как реле оптимизировано для прямой стыковки с контактором. Для независимого монтажа необходимо дозаказать основание (адаптер) соответствующей серии.

IMO MCOR-2-20

Тепловое реле перегрузки IMO MCOR-2-20 представляет собой высокоточное защитное устройство, разработанное для защиты асинхронных электродвигателей от термического повреждения вследствие перегрузок или обрыва фазы. Инженеры IMO реализовали в данной модели биметаллическую систему расцепления с высокой повторяемостью характеристик. Маркировка MCOR-2-20 указывает на принадлежность ко второй габаритной серии с токовым порогом до 20А при прямом включении. В отличие от бюджетных аналогов, данное реле обладает повышенной чувствительностью к асимметрии фаз, что предотвращает критический перегрев обмоток еще до того, как наступит полное заклинивание ротора. Идеально подходит для систем, где требуется высокая надежность срабатывания в тяжелых промышленных условиях (класс расцепления 10A).
