IMO SPDS-201N

Артикул: SPDS-201N
Изготовитель: IMO

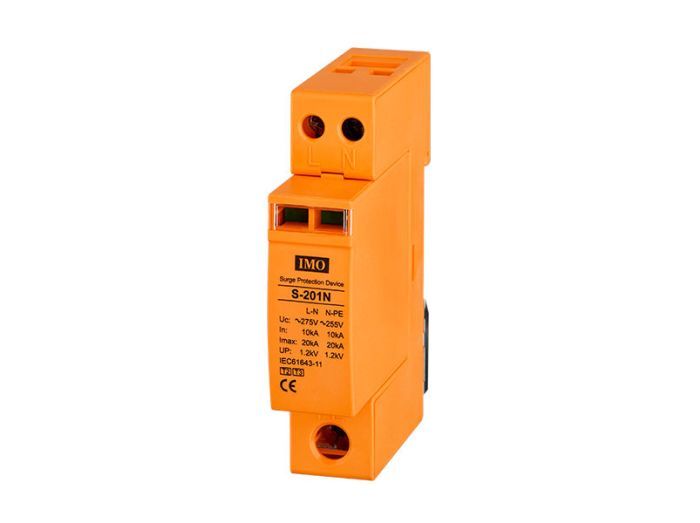

Thumbnail 0
IMO SPDS-201N 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SPDS-201N

Раздел
Устройства защиты от импульсных перенапряжений (УЗИП)
Подраздел
IMO
Вес
  • Номинальное рабочее напряжение (Un): 230/240 В AC
  • Максимальное длительное рабочее напряжение (Uc): 275 В AC
  • Максимальный ток разряда (Imax): 20 кА (8/20 мкс)
  • Конфигурация полюсов: 1P+N (Фаза + Нейтраль)
  • Монтажная ширина: 1 модуль (17.5 мм)
  • Тип монтажа: DIN-рейка 35 мм (EN 50022)
  • Рабочий температурный диапазон: от -40°C до +80°C
  • Степень защиты: IP20
  • Индикация: Зеленый (ОК) / Красный (Замена)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Ультракомпактное исполнение: занимает всего 1 модуль (17.5 мм) на DIN-рейке для схемы 1P+N
Высокая разрядная мощность: номинальный ток разряда 20 кА для надежной защиты от вторичных воздействий молнии
Защита класса Type 2: эффективное гашение коммутационных и импульсных перенапряжений в сетях 275 В AC
Визуальная индикация состояния: мгновенный контроль исправности варисторного модуля
Высокая скорость срабатывания: ограничение перенапряжения за наносекунды
Применение
Защита квартирных и коттеджных электрощитов, насыщенных электроникой и системами «умный дом».
Установка в шкафы управления промышленным оборудованием (ПЛК, частотные преобразователи).
Защита систем кондиционирования, вентиляции и тепловых насосов от сетевых помех.
Применение в составе зарядных станций для электромобилей и солнечных инверторов.
Защита телекоммуникационного оборудования и серверных стоек в сетях 230В.
Преимущества
Экономия места в щите: Заменяет стандартные двухмодульные решения 1P+N, освобождая пространство для других аппаратов защиты или автоматики.
Оптимальный уровень Up: Обеспечивает низкое остаточное напряжение, безопасное для большинства типов чувствительных электронных плат и блоков питания.
Комбинированная технология: Сочетание мощного варистора и разрядника (в зависимости от внутренней топологии IMO для 1P+N) исключает токи утечки и повышает общую надежность.
Удобство интеграции: Стандартная установка на DIN-рейку 35мм и клеммы, рассчитанные на сечение кабеля, типичное для силовых цепей распределительных щитов.
Повышенная пожаробезопасность: Встроенный терморасцепитель предотвращает возгорание устройства при деградации варистора в конце срока службы.
FAQ

Как правильно подключить SPDS-201N: последовательно или параллельно нагрузке?

УЗИП IMO SPDS-201N подключается параллельно защищаемой цепи. При срабатывании оно шунтирует импульс на землю. Важно обеспечить минимальную длину соединительных проводов (не более 0.5 м суммарно) для минимизации индуктивного сопротивления.


Нужно ли менять всё устройство после срабатывания при скачке напряжения?

Устройство рассчитано на многократное срабатывание при номинальных токах. Замена требуется только тогда, когда индикатор на передней панели изменит цвет с зеленого на красный, что свидетельствует о тепловом разрушении варистора.


Требуется ли установка дополнительного предохранителя перед УЗИП?

Да, для защиты от токов короткого замыкания при повреждении варистора рекомендуется устанавливать перед УЗИП автоматический выключатель или предохранитель (номинал подбирается согласно техдокументации производителя, обычно 32-63A), если вышестоящий автомат имеет больший номинал.


IMO SPDS-201N
IMO SPDS-201N — это высокотехнологичное устройство защиты от импульсных перенапряжений (УЗИП) класса II, спроектированное инженерами британской компании IMO для современных систем электрораспределения. Ключевая особенность модели заключается в реализации полноценной схемы защиты «фаза-ноль» (1P+N) в габарите одного стандартного модуля (1 MOD), что критически важно при дефиците места в распределительном щите. Устройство предназначено для защиты чувствительной электроники, систем промышленной автоматики и бытовых приборов от транзиентных скачков напряжения, возникающих при удаленных разрядах молнии или переключениях мощных индуктивных нагрузок. Маркировка SPDS-201N указывает на принадлежность к серии компактных защитных устройств с рабочим напряжением до 275В AC, что обеспечивает необходимый запас прочности при нестабильных параметрах сети.
