IMO TG7-1H40S

Артикул: TG7-1H40S
Изготовитель: IMO
Thumbnail 0
IMO TG7-1H40S 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TG7-1H40S

Раздел
Аксессуары для ПЛК
Подраздел
IMO
Вес
  • Интерфейсный разъем: 40-pin (совместимость с системными кабелями IMO/LS Electric).
  • Количество точек коммутации: 32 сигнальных линии + линии питания/общий провод.
  • Тип подключения: Винтовые клеммы под провод сечением до 1.5 мм² (с наконечником).
  • Тип монтажа: Защелка на DIN-рейку (горизонтальная или вертикальная ориентация).
  • Напряжение/Ток: Оптимизировано для сигналов 24V DC; ограничение по току согласно спецификации серии TG7.
  • Условия эксплуатации: Рабочий диапазон температур от -10°C до +50°C, степень защиты IP00 (требуется установка в корпус/шкаф).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Прямое сопряжение 32 каналов ввода/вывода через высокоплотный 40-пиновый разъем
Универсальное крепление на стандартную DIN-рейку 35 мм
Четкая цифровая маркировка каждого терминала для исключения ошибок коммутации
Надежные винтовые зажимы, рассчитанные на промышленную вибрацию
Компактный форм-фактор для экономии места в шкафу автоматизации
Применение
Интеграция многоканальных модулей ввода/вывода ПЛК в системы управления конвейерными линиями.
Построение систем диспетчеризации и сбора данных (SCADA) с большим количеством дискретных сигналов.
Модернизация (ретрофит) станков ЧПУ, где требуется компактное распределение сигналов от датчиков и исполнительных механизмов.
Сборка типовых шкафов автоматизации HVAC и насосных групп.
Преимущества
Снижение TCO (Total Cost of Ownership): Существенное сокращение трудозатрат на монтаж и пусконаладку оборудования.
Высокая ремонтопригодность: Возможность быстрой замены контроллера или кабельного шлейфа без демонтажа всей полевой проводки.
Целостность сигнала: Оптимизированная трассировка печатной платы минимизирует переходное сопротивление и наводки.
Стандартизация: Единый интерфейс для подключения периферии упрощает проектирование схем в CAD-системах.
FAQ

Требуется ли соблюдение полярности при подключении через разъем 40-pin?

Да, распиновка соответствует стандарту производителя ПЛК. Плата TG7-1H40S обеспечивает прямое соединение 1:1, поэтому конфигурация (PNP или NPN) определяется настройками модулей ввода/вывода контроллера.


Как часто требуется подтяжка винтовых соединений при эксплуатации в условиях вибрации?

Винтовые зажимы IMO оснащены стопорными элементами, однако в условиях постоянной промышленной вибрации рекомендуется проводить регламентную проверку соединений не реже одного раза в год или использовать пружинные аналоги при критических нагрузках.


Входит ли соединительный кабель от ПЛК к плате в комплект поставки?

Нет, кабель выбирается отдельно в зависимости от требуемой длины и модели модуля ПЛК. Для данной платы рекомендуются оригинальные кабели IMO серии C40HH или аналогичные 40-жильные экранированные сборки.


IMO TG7-1H40S

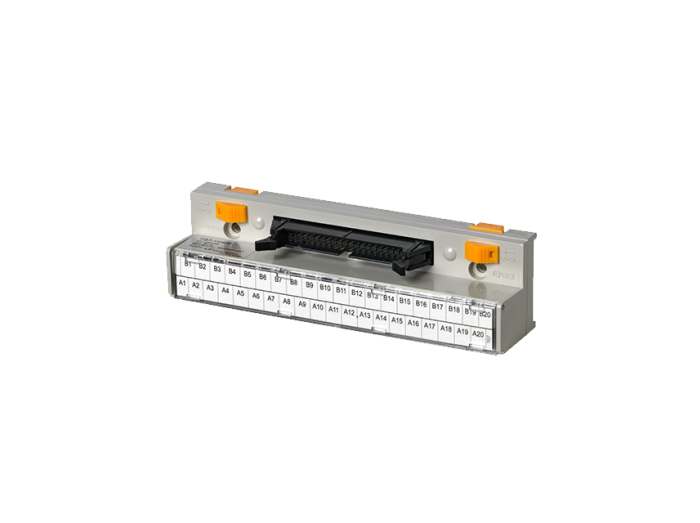

Интерфейсная плата IMO TG7-1H40S представляет собой экспертное решение для оптимизации кабельных систем в шкафах управления на базе ПЛК серии XBE. С инженерной точки зрения, данная модель является необходимым звеном при переходе от многожильных кабелей с разъемами IDC/MIL к дискретной проводке. Маркировка устройства расшифровывается следующим образом: серия TG7 (терминальный блок), 1H (прямое соединение 1:1), 40S (40-контактный разъем, винтовые клеммы). В отличие от стандартных клеммных колодок, использование TG7-1H40S позволяет избежать трудоемкого процесса ручной прозвонки и маркировки каждого отдельного провода, обеспечивая при этом высокую плотность монтажа (32 активные точки на минимальной площади). Это критически важное преимущество для OEM-производителей и системных интеграторов, стремящихся к сокращению времени сборки и повышению отказоустойчивости систем.
IMO
IMO – поставщик компонентов для автоматизации и электротехнических решений. В ассортименте представлены электротехнические шкафы, поворотные выключатели-разъединители, световые индикаторы и аксессуары для датчиков. Продукция IMO отличается надежностью и соответствует современным стандартам качества.
