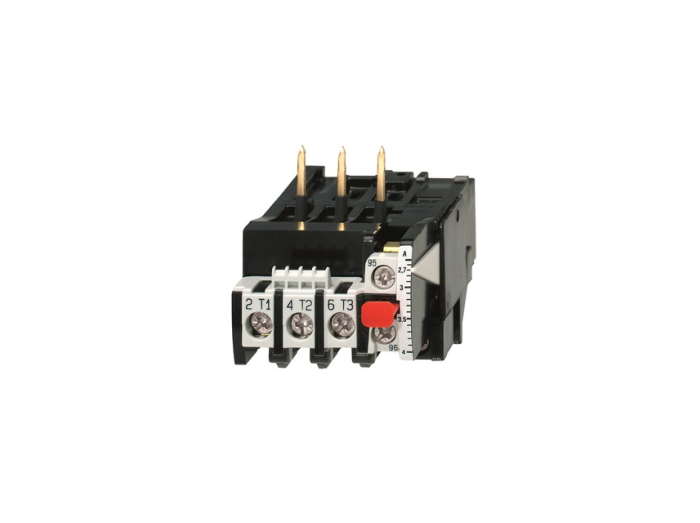

IMO U12/16E14K1

Артикул: U12/16E14K1

Изготовитель: IMO

Новый продукт Запросить стоимость и остатки 136 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики U12/16E14K1

Раздел

Аксессуары для реле

Подраздел

IMO

Вес

Диапазон тока: 10-14А (стандарт) / 18-24А (Y-D).
Совместимость: Оптимизировано для работы с контакторами серии IMO U12.
Класс расцепления: Class 10A (стандартное время срабатывания для защиты двигателей).
Вспомогательные контакты: 1 НО + 1 НЗ (изолированные).
Степень защиты: IP20 (требуется установка в защитный корпус/шкаф).
Рабочая температура: от -25°C до +60°C (с компенсацией).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тепловой уставки: 10–14 А (прямой пуск)

Специальный диапазон для схем «Звезда-Треугольник» (Y-D): 18–24 А

Встроенная защита от обрыва фазы (дифференциальный механизм)

Температурная компенсация в диапазоне от -25°C до +60°C

Компактный дизайн для экономии места в шкафу управления

Применение

Защита насосных агрегатов и вентиляционных установок в системах ЖКХ и промышленности.

Комплектация пусковых сборок «Звезда-Треугольник» для мощных конвейерных лент.

Защита компрессорного оборудования с тяжелыми условиями пуска.

Интеграция в системы управления станками, где требуется защита от механического заклинивания вала.

Преимущества

Прецизионная защита двигателя: Дифференциальный механизм срабатывания обеспечивает отключение при перекосе фаз, предотвращая дорогостоящее повреждение обмоток.

Климатическая адаптивность: Система компенсации температуры окружающей среды исключает ложные срабатывания при нагреве внутри распределительного щита.

Универсальность монтажа: Возможность прямой стыковки с контакторами IMO или установка на DIN-рейку через адаптер, что упрощает проектирование щитов управления.

Высокая коммутационная способность вспомогательных контактов: Встроенные доп. контакты (1NO+1NC) позволяют легко интегрировать реле в цепи управления и сигнализации (PLC/SCADA).

FAQ

Как правильно настроить реле для схемы «Звезда-Треугольник»?

При установке реле после контактора в цепи фазы двигателя (схема Y-D), необходимо ориентироваться на шкалу 18-24А. Уставка должна соответствовать номинальному току двигателя, умноженному на 0.58, если шкала не имеет прямой градуировки для Y-D.

Можно ли использовать это реле для однофазных двигателей?

Да, использование возможно, но для корректной работы дифференциальной защиты все три полюса реле должны быть соединены последовательно. Это обеспечит равномерный нагрев всех биметаллических пластин и исключит ложные срабатывания.

Каков срок службы устройства и требует ли оно обслуживания?

Реле является необслуживаемым компонентом. Расчетный ресурс составляет более 100 000 циклов срабатывания. Рекомендуется проводить ежегодную проверку затяжки винтовых клемм и тест механизма расцепления кнопкой 'Test'.

IMO U12/16E14K1

Тепловое реле перегрузки IMO U12/16E14K1 — это высокоточное электромеханическое устройство, разработанное для защиты трехфазных асинхронных двигателей от перегрева и работы в неполнофазном режиме. Модель относится к серии U12/16, которая зарекомендовала себя как надежное решение для промышленной автоматизации. Инженерная особенность данной модели заключается в двойной шкале настройки: она идеально подходит как для стандартного прямого включения, так и для пусковых сборок «Звезда-Треугольник», где ток через реле составляет 1/√3 от номинального тока двигателя. В отличие от бюджетных аналогов, IMO использует откалиброванные биметаллические пластины, обеспечивающие стабильность время-токовых характеристик на протяжении всего срока службы. Реле оснащено ручным и автоматическим сбросом, а также индикацией срабатывания, что критически важно для быстрой диагностики неисправностей на линии.
