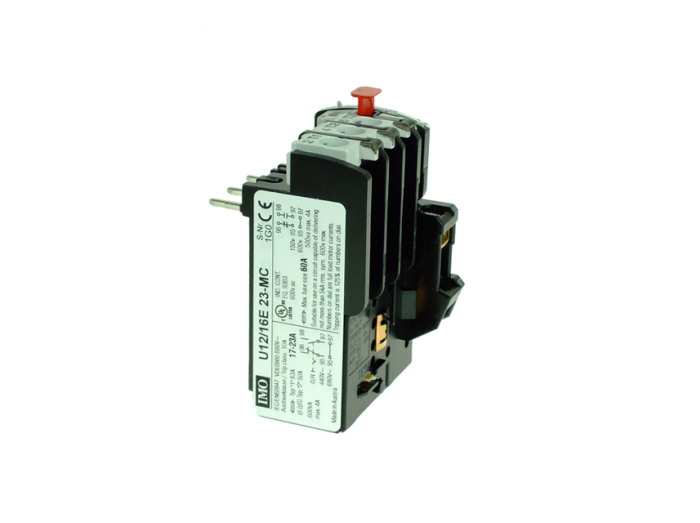

IMO U12/16E23-MC

Артикул: U12/16E23-MC
Изготовитель: IMO
Thumbnail 0
IMO U12/16E23-MC 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики U12/16E23-MC

Раздел
Аксессуары для реле
Подраздел
IMO
Вес
  • Ток полной нагрузки (FLC): Подбор должен осуществляться так, чтобы номинальный ток двигателя попадал в диапазон 17-23А.
  • Тип пуска: При использовании схемы 'звезда-треугольник' учитывать повышенный диапазон до 40А.
  • Совместимость: Предназначено для установки на контакторы IMO серий U12, U16.
  • Вспомогательные контакты: Стандартная конфигурация 1NO + 1NC для сигнализации и разрыва цепи катушки.
  • Условия среды: Степень защиты IP20, требует установки в защитный корпус/шкаф.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Диапазон регулировки тепловой уставки: 17–23 А (для прямого пуска)
Специальный режим для пуска «звезда-треугольник» (YD): 30–40 А
Встроенная защита от обрыва фазы и температурная компенсация
Прямой монтаж на контакторы серий IMO U12 и U16 без дополнительных аксессуаров
Возможность выбора режима сброса: ручной (Manual) или автоматический (Auto)
Применение
Управление промышленными насосными станциями и системами водоподготовки.
Защита приводов конвейерных лент и подъемных механизмов средней мощности.
Системы вентиляции и кондиционирования (HVAC) при работе с мощными осевыми фанами.
Комплектация щитов управления станками и производственными линиями в дерево- и металлообработке.
Преимущества
Селективная защита: Дифференциальный механизм срабатывания обеспечивает высокую чувствительность к дисбалансу фаз.
Экономия пространства: Прямое соединение с контактором исключает необходимость использования промежуточных проводов и DIN-рейки под реле.
Температурная стабильность: Биметаллические элементы откалиброваны для работы в диапазоне от -25°C до +60°C с минимальным дрейфом уставки.
Визуальный контроль: Четкая индикация состояния расцепителя и кнопка «Тест» для проверки цепей управления.
FAQ

Можно ли установить реле U12/16E23-MC отдельно от контактора?

Данная модель предназначена для прямого монтажа. Для отдельной установки на DIN-рейку требуется специальный адаптер (основание), который приобретается отдельно.


Как влияет температура внутри шкафа на точность срабатывания?

Реле оснащено механизмом температурной компенсации, который корректирует время срабатывания в зависимости от температуры окружающей среды, предотвращая преждевременное отключение при нагреве воздуха в щите.


Какова гарантия и ресурс устройства при частых срабатываниях?

Тепловое реле рассчитано на длительный срок службы (более 10 лет при штатной эксплуатации). Однако после каждого критического срабатывания по перегрузке рекомендуется проверять состояние контактов; устройство окупается при первом же предотвращении сгорания обмоток двигателя.


IMO U12/16E23-MC
IMO U12/16E23-MC — это прецизионное тепловое реле перегрузки, разработанное для надежной защиты электродвигателей от термического повреждения, вызванного перегрузками или потерей фазы. Инженерное решение данной модели ориентировано на компактность и минимизацию монтажного времени. Маркировка U12/16 указывает на полную механическую и электрическую совместимость с контакторами IMO соответствующего типоразмера. В отличие от базовых аналогов, серия MC обладает улучшенной стабильностью срабатывания в широком диапазоне температур, что исключает ложные отключения в условиях плотного монтажа в шкафах автоматики. Устройство является критически важным звеном в схемах пуска двигателей мощностью до 11-15 кВт (в зависимости от напряжения сети).
