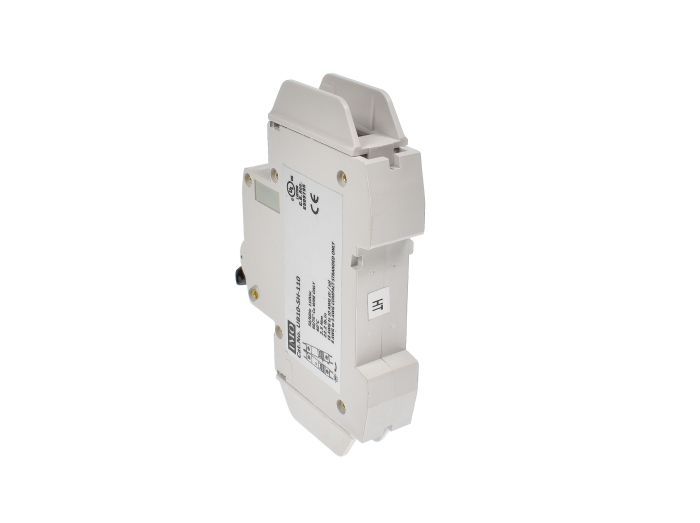

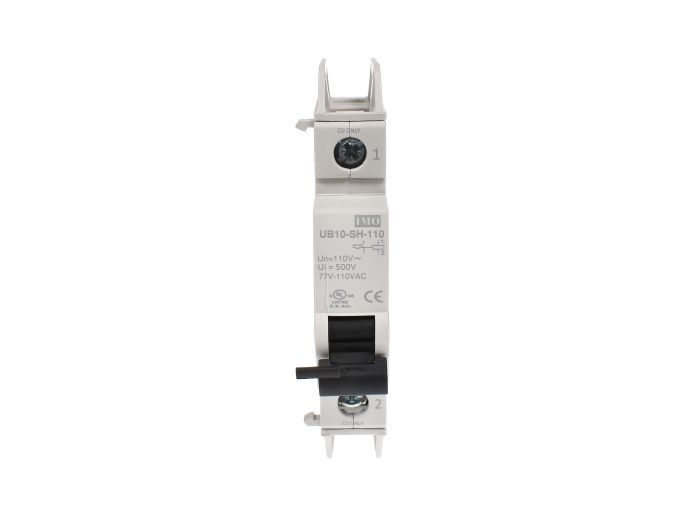

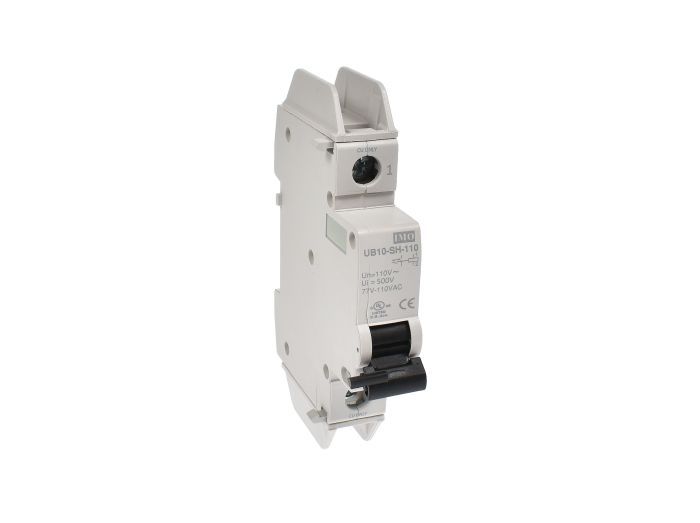

IMO UB10-SH-110

Артикул: UB10-SH-110
Изготовитель: IMO
Thumbnail 0
Thumbnail 1
Thumbnail 2
IMO UB10-SH-110 0
IMO UB10-SH-110 1
IMO UB10-SH-110 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики UB10-SH-110

Раздел
Миниатюра
Подраздел
IMO
Вес
  • Совместимость: Только для автоматических выключателей IMO серии UB10.
  • Напряжение управления: 110/415 VAC (переменный ток).
  • Монтаж: DIN-рейка 35 мм, боковое присоединение (snap-on).
  • Тип базового устройства: Выключатели с номиналом от 0.5A до 63A.
  • Экологические стандарты: RoHS Compliant (отсутствие вредных веществ).
  • Индикация: Наличие механического флага состояния (Contact Position Indicator).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Дистанционное управление отключением питания в цепях автоматизации
Полное соответствие строгим промышленным стандартам UL 489 и IEC 60947‑2
Универсальный диапазон рабочего напряжения: 110–415 В переменного тока
Мгновенный монтаж на стандартную DIN-рейку сбоку от основного выключателя
Встроенный индикатор положения контактов для визуальной диагностики
Применение
Дистанционное обесточивание производственных линий через кнопки аварийной остановки (Emergency Stop).
Системы противопожарной защиты: автоматическое отключение общеобменной вентиляции при срабатывании пожарной сигнализации.
Шкафы управления ПЛК: программное управление электропитанием отдельных узлов технологического процесса.
Защита электрооборудования в составе ВРУ и ГРЩ в гражданском и промышленном строительстве.
Преимущества
Глобальная сертификация (UL/IEC/RoHS): Гарантирует беспрепятственный экспорт щитового оборудования на рынки США, Европы и Азии.
Высокая эксплуатационная надежность: Механический ресурс аксессуара полностью соответствует ресурсу автоматических выключателей UB10, рассчитанных на 10кА отключающей способности.
Совместимость с кривыми B, C и D: Расцепитель корректно работает с любым типом расцепителя базового автомата, независимо от характера нагрузки (индуктивная, активная).
Оптимизация пространства: Компактный форм-фактор позволяет расширить возможности системы управления без значительного увеличения габаритов распределительного щита.
FAQ

Как правильно подключить независимый расцепитель UB10-SH-110 к выключателю?

Расцепитель стыкуется с левой стороны автоматического выключателя серии UB10. Перед установкой необходимо убедиться, что оба устройства находятся в положении 'Выключено'. Соединительный штифт расцепителя должен войти в соответствующее отверстие в корпусе автомата для обеспечения механической связи.


Допускается ли длительная подача напряжения на катушку расцепителя?

Катушка UB10-SH-110 рассчитана на кратковременную подачу сигнала. Для предотвращения перегрева при длительном управляющем сигнале рекомендуется использовать последовательное подключение через вспомогательный контакт автомата, который разорвет цепь управления после срабатывания расцепителя.


Какова гарантия на устройство и обязательно ли использовать оригинальные автоматы IMO?

Гарантия производителя сохраняется только при использовании UB10-SH-110 с сертифицированными выключателями IMO серии UB10. Использование с устройствами сторонних производителей не гарантирует корректную работу механизма расцепления и может привести к выходу системы защиты из строя.


IMO UB10-SH-110
Модуль IMO UB10-SH-110 — это независимый расцепитель (Shunt Trip), спроектированный специально для расширения функционала автоматических выключателей серии UB10. Как инженерное решение, данное устройство обеспечивает возможность удаленного размыкания силовых контактов при подаче электрического сигнала на катушку. В отличие от стандартных бытовых аксессуаров, серия UB10 сертифицирована по стандарту UL 489, что делает её пригодной для защиты ответвлений (Branch Circuit Protection) в самых ответственных промышленных установках.

Маркировка UB10-SH-110 указывает на принадлежность к серии UB10, тип аксессуара (SH — Shunt Trip) и номинальный диапазон напряжений управления. Выбор этой модели оправдан при необходимости интеграции систем аварийного останова или автоматизированного управления питанием, где критически важна механическая совместимость и скорость срабатывания исполнительного механизма.
IMO
IMO – поставщик компонентов для автоматизации и электротехнических решений. В ассортименте представлены электротехнические шкафы, поворотные выключатели-разъединители, световые индикаторы и аксессуары для датчиков. Продукция IMO отличается надежностью и соответствует современным стандартам качества.
