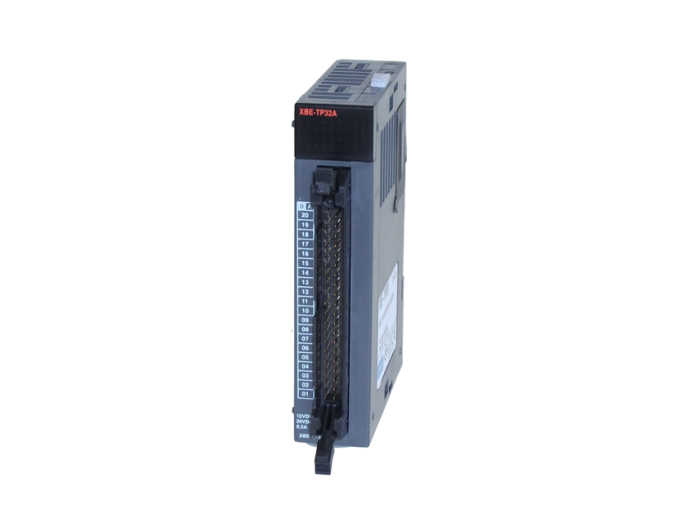

Технические характеристики XBE-TP32A
-
Тип выхода: Транзисторный PNP (Sourcing), 24V DC.
-
Совместимость: Предназначен для совместной работы с процессорными модулями IMO XGB (XBM, XBC, XEC).
-
Тип подключения: Высокоплотный разъем (требуется соответствующий кабель или терминальная плата).
-
Электрические параметры: Максимальный ток на канал до 0.1А; суммарный ток на группу ограничен параметрами общей шины.
-
Рабочие условия: Температурный диапазон 0...+55°C, степень защиты IP20 (установка в шкаф).
Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.
Какова схема подключения нагрузки к выходам типа Sourcing (PNP)?
В схеме Sourcing модуль подает положительный потенциал (+24V) на выход. Нагрузка должна быть подключена между выходом модуля и общим отрицательным проводом (0V/COM) источника питания.
Как защитить транзисторные выходы от индуктивных выбросов при коммутации катушек?
Несмотря на встроенную защиту, при работе с мощными индуктивными нагрузками рекомендуется устанавливать защитные диоды параллельно нагрузке для предотвращения преждевременного деградации транзисторных ключей.
Каков расчетный срок службы модуля XBE-TP32A по сравнению с релейными аналогами?
Транзисторные выходы не имеют механического износа. При соблюдении номинальных токов и температурного режима срок службы модуля превышает 10-15 лет, что делает его экономически более выгодным в долгосрочной перспективе для задач с высокой частотой переключений.
