International Rectifier P413W

Артикул: P413W

Изготовитель: INTERNATIONAL RECTIFIER

Новый продукт Запросить стоимость и остатки 105 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики P413W

Раздел

Стандартный гибридный тиристор-диод

Подраздел

International Rectifier

Вес

Диапазон входного напряжения: 120–480 Vac (подходит для большинства мировых промышленных стандартов).
Тип подключения: Силовые клеммы 0.250" quick-connect (ножевые разъемы 6.3 мм).
Температурный режим: Требуется обязательное использование радиатора; при токах свыше 25А рекомендуется принудительное охлаждение.
Совместимость с нагрузкой: При работе с высокоиндуктивными нагрузками рекомендуется выбор модификации с опциональным обратным диодом.
Монтаж: Требуется ровная шлифованная поверхность теплоотвода с использованием теплопроводящей пасты.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда INTERNATIONAL RECTIFIER на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальный рабочий ток до 40А при напряжении до 800В

Высокая диэлектрическая прочность изоляции корпуса — 2500 Vrms

Компактное исполнение для управления мощностью до 15 кВт

Быстроразъемные терминалы .250" (6.3 мм) для упрощенного монтажа

Возможность комплектации встроенным шунтирующим диодом (Free Wheeling Diode)

Применение

Промышленные системы электронагрева: плавное регулирование мощности ТЭНов в печах и экструдерах.

Приводы постоянного тока: управление скоростью вращения двигателей в составе конвейерных линий.

Зарядные устройства высокой мощности: использование в качестве регулируемого выпрямителя в составе систем бесперебойного питания.

Световое оборудование: управление мощными осветительными установками и диммирование в театральных системах.

Преимущества

Улучшенный теплообмен: Медное основание модуля обеспечивает низкое тепловое сопротивление, что критично при работе на предельных токах 40А.

Электробезопасность: Высокий уровень изоляции (2500V) позволяет монтировать несколько модулей на один общий радиатор без риска короткого замыкания.

Снижение затрат на сборку: Стандартные клеммы типа «Faston» исключают необходимость пайки, сокращая время монтажа и вероятность термического повреждения полупроводника.

Защищенность: Конструкция допускает установку внешнего супрессора для защиты от импульсных перенапряжений в нестабильных промышленных сетях.

FAQ

Требуется ли использование изоляционных прокладок при монтаже P413W на радиатор?

Нет, модуль имеет внутреннюю изоляцию 2500 Vrms. Основание модуля электрически изолировано от полупроводниковых элементов, что позволяет устанавливать его непосредственно на заземленный металлический радиатор.

Как правильно подобрать защиту от перенапряжений для этого модуля?

Производителем предусмотрена возможность подключения внешнего супрессора (External Suppressor). Мы рекомендуем использовать варисторные сборки, рассчитанные на напряжение, превышающее пиковое рабочее напряжение сети на 20-25%.

Каков расчетный срок службы модуля в условиях циклической нагрузки?

Модули International Rectifier серии P спроектированы для тяжелых условий эксплуатации (Power Cycling). При условии, что температура перехода (Tj) не превышает 125°C, расчетный срок службы составляет более 100 000 часов непрерывной работы.

International Rectifier P413W

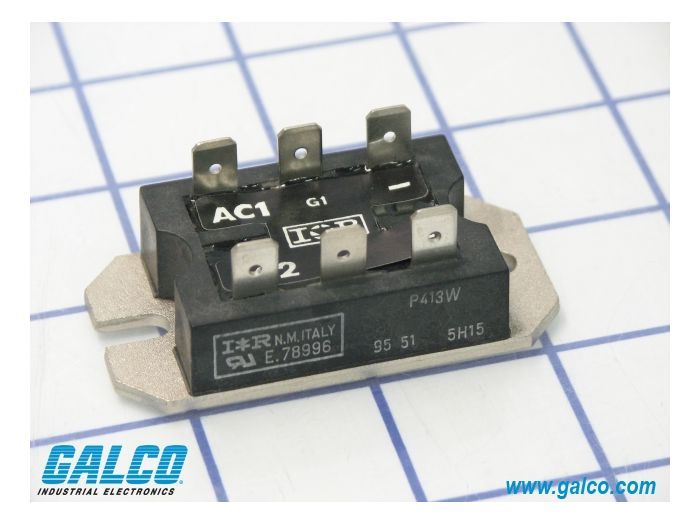

Силовой гибридный модуль International Rectifier P413W представляет собой высокоинтегрированное решение для прецизионного управления мощностью в промышленных системах. В отличие от дискретных компонентов, серия P объединяет тиристоры и диоды в едином изолированном корпусе, что радикально упрощает разводку силовых цепей и расчет теплоотвода. Модуль оптимизирован для работы в широком диапазоне входных напряжений от 120 до 480 Vac, обеспечивая стабильный выходной ток до 40 А. Инженерная ценность данной модели заключается в её «гибридности»: она позволяет реализовать одну из четырех стандартных схем выпрямления и регулирования, минимизируя габариты щитового оборудования и снижая паразитную индуктивность соединений.
