IXYS MCC161-22IO1

Артикул: MCC161-22IO1

Изготовитель: IXYS

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MCC161-22IO1

Раздел

Подраздел

IXYS

Вес

Тип конфигурации: Dual SCR (два тиристора, последовательно).
Монтаж: Требуется установка на радиатор с использованием теплопроводящей пасты (рекомендуемая толщина слоя 50-100 мкм).
Крепеж: Силовые клеммы М5, момент затяжки 2.5-4 Нм для обеспечения надежного контакта.
Температурный режим: Рабочий диапазон перехода от -40°C до +125°C.
Совместимость: Полная взаимозаменяемость с модулями серий SKKT 162 и аналогичными по посадочным местам PMOD/TO-240AA.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IXYS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное запирающее напряжение (V_RRM): 2200 В для работы в сетях 380/660 В

Средний ток во включенном состоянии (I_TAV): 165 А при температуре корпуса 85°C

Изолированное основание: Технология DCB (Direct Copper Bonding), выдерживающая до 3600 В

Типоразмер корпуса PMOD: Полная совместимость с международными стандартами монтажа

Улучшенные динамические характеристики: Высокая стойкость к dV/dt и di/dt

Применение

Системы мягкого пуска (УПП) асинхронных электродвигателей большой мощности.

Промышленные выпрямители для систем гальваники и электролиза.

Контроллеры управления температурой в промышленных печах и экструдерах.

Источники бесперебойного питания (ИБП) и статические переключатели (STS).

Управляемые выпрямители для приводов постоянного тока.

Преимущества

Превосходная термоциклостойкость: Технология DCB снижает механические напряжения в кристалле при перепадах температур, продлевая срок службы в 2-3 раза по сравнению с модулями без DCB.

Высокий запас по напряжению: Рейтинг 2200 В позволяет модулю безопасно работать в промышленных сетях с нестабильным напряжением и высоким уровнем помех.

Минимизация габаритов: Интеграция двух тиристоров в один компактный корпус PMOD упрощает компоновку шкафов управления и снижает затраты на шинный монтаж.

Низкие потери на проводимость: Оптимизированная структура кристалла обеспечивает минимальное падение напряжения во включенном состоянии, снижая перегрев.

FAQ

Как правильно подобрать защиту от импульсных перенапряжений для MCC161-22IO1?

Для защиты тиристоров рекомендуется использовать RC-цепи (снабберы) и варисторы, рассчитанные на напряжение выше рабочего, но ниже V_RRM (2200 В). Это предотвратит ложное отпирание и пробой кристалла при коммутационных помехах.

Какой регламент обслуживания данных модулей в составе шкафа управления?

Обслуживание включает ежегодную проверку момента затяжки винтовых соединений (из-за термического расширения) и контроль состояния теплопроводящей пасты. При высыхании пасты или следах перегрева на корпусе её необходимо заменить.

Какова расчетная окупаемость перехода на модули IXYS с дешевых аналогов?

Несмотря на более высокую начальную стоимость, модули IXYS снижают совокупную стоимость владения (TCO) за счет отсутствия простоев оборудования и затрат на замену вышедших из строя компонентов в течение 5-10 лет эксплуатации.

IXYS MCC161-22IO1

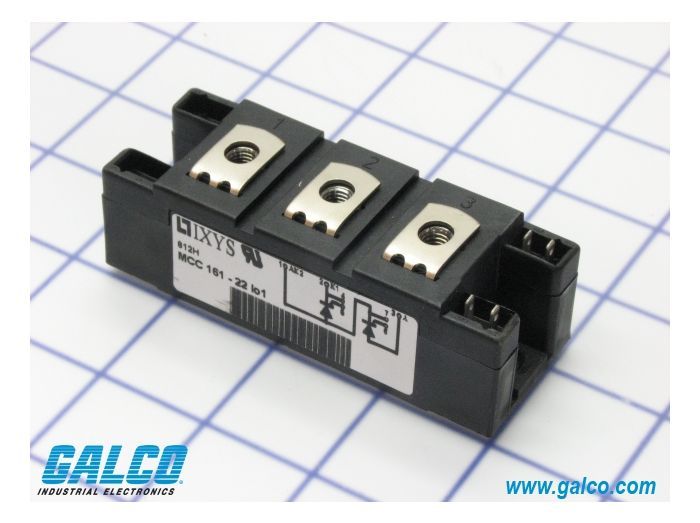

IXYS MCC161-22IO1 — это силовой полупроводниковый модуль, состоящий из двух последовательно соединенных тиристоров (схема «фазное плечо»). Как инженерное решение, данный модуль предназначен для выпрямительных мостов и систем фазового управления, где требуется бескомпромиссная надежность при высоких нагрузках. Маркировка расшифровывается следующим образом: MCC — тиристорный модуль (SCR/SCR), 161 — средний ток 165 А, 22 — класс по напряжению 2200 В, IO1 — стандартный корпус для монтажа на охладитель. В отличие от бюджетных аналогов, использование технологии прямой медной связи (DCB) в основании модуля обеспечивает минимальное тепловое сопротивление и увеличенный ресурс циклической нагрузки, что критично для тяжелых условий пуска двигателей.

IXYS

IXYS производит компоненты силовой электроники, включая модули силовых блоков. Продукция компании предназначена для использования в промышленном оборудовании и обеспечивает эффективное управление электроэнергией.
