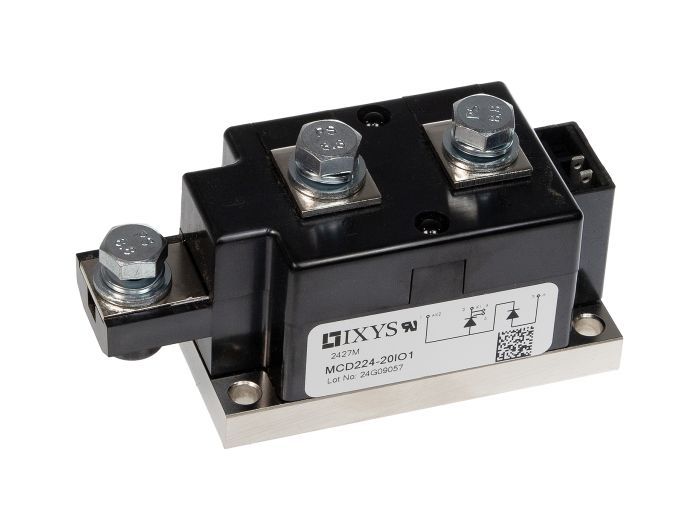

IXYS MCD224-20IO1

Артикул: MCD224-20IO1

Изготовитель: IXYS

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MCD224-20IO1

Раздел

Подраздел

IXYS

Вес

Напряжение: Требуется запас не менее 2-2.5 кратного от номинала сети (идеально для 600-690В).
Охлаждение: Обязательно использование теплопроводящей пасты и соблюдение момента затяжки винтов для минимизации контактного термического сопротивления.
Управление: Требуется драйвер управления тиристором с током управления затвором (IGT) соответствующим спецификации.
Монтаж: Корпус PMOD предполагает крепление к плоскому радиатору с шероховатостью поверхности не хуже 10 мкм.
Температурный режим: Рабочий диапазон перехода до +150°C, однако для долговечности рекомендуется эксплуатация при температурах до +125°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IXYS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Пиковое обратное напряжение: 2000В

Максимальный средний ток в открытом состоянии: 240А

Конфигурация: Тиристор-Диод (SCR/Diode)

Изолированное основание (технология DCB)

Промышленный стандарт корпуса PMOD

Применение

Устройства плавного пуска (УПП): Регулирование пусковых токов мощных асинхронных двигателей.

Промышленные выпрямители: Использование в составе полууправляемых мостов для гальванических установок или зарядных станций.

Приводы постоянного тока: Регулирование скорости вращения двигателей в станках и конвейерных линиях.

Контроллеры температуры: Фазовое управление мощными ТЭНами в промышленных печах.

Источники бесперебойного питания (ИБП): В цепях заряда АКБ и статических переключателях байпаса.

Преимущества

Эффективный теплоотвод: Использование подложки из нитрида алюминия или оксида алюминия с прямой медной связью (DCB) снижает тепловое сопротивление и увеличивает срок службы прибора.

Высокая диэлектрическая прочность: Изоляция основания выдерживает до 3600В~, что упрощает компоновку шкафа и позволяет устанавливать несколько модулей на один общий радиатор.

Устойчивость к dV/dt: Оптимизированная структура тиристора предотвращает ложные срабатывания при быстрых изменениях напряжения в цепи.

Длительный жизненный цикл: Низкое падение напряжения в открытом состоянии минимизирует потери мощности и перегрев кристалла.

FAQ

Можно ли заменить этот модуль на модель с напряжением 1600В (например, MCD224-16IO1)?

Только если рабочее напряжение вашей сети не превышает 400В. Для сетей 690В замена на 1600В недопустима, так как запас по напряжению будет недостаточным для компенсации коммутационных выбросов.

Как часто требуется проверка теплопроводящей пасты под модулем?

В условиях нормальной эксплуатации и при использовании качественных паст (например, на основе силикона или графитовых подложек) проверку рекомендуется проводить раз в 2-3 года или при проведении планового ТО силового шкафа.

Какова гарантия на полупроводниковые модули IXYS при промышленной эксплуатации?

Стандартная гарантия составляет 12 месяцев, однако при соблюдении температурных режимов и правильном подборе защиты (быстродействующие предохранители и варисторы) расчетный срок службы модуля превышает 10 лет.

IXYS MCD224-20IO1

Модуль IXYS MCD224-20IO1 представляет собой высокомощный полупроводниковый узел, объединяющий тиристор и диод в одном корпусе. Маркировка расшифровывается следующим образом: серия MCD указывает на топологию «тиристор-диод», число 224 определяет габаритную мощность, а индекс 20 соответствует рабочему напряжению 2000В. Данная модель разработана для работы в сетях с тяжелыми условиями эксплуатации, где требуется высокий запас по напряжению (например, в сетях 690В AC), обеспечивая защиту от импульсных перенапряжений. В отличие от стандартных 1600В аналогов, версия 20IO1 гарантирует повышенную надежность и минимизирует риск пробоя при нестабильном питании. Конструкция модуля оптимизирована для циклической нагрузки, что делает его предпочтительным выбором для систем управления приводами и мощных выпрямителей.

IXYS

IXYS специализируется на производстве компонентов для силовой электроники. В ассортимент входят модули силовых блоков, применяемые в различных областях промышленности для обеспечения надежной работы оборудования.
