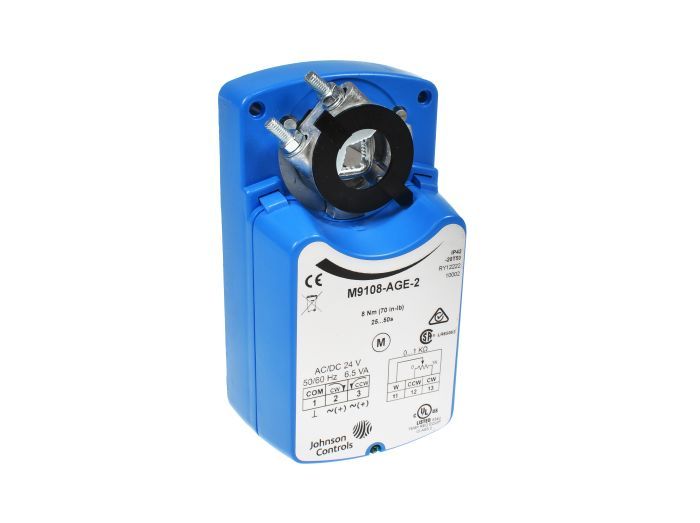

Johnson Controls M9108-AGE-2

Артикул: M9108-AGE-2

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 1 046 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9108-AGE-2

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Тип управления: Пропорциональное (0-10V / 4-20mA) или 3-позиционное (Floating).
Напряжение: 24 В (+/- 20%) переменного или постоянного тока.
Совместимость с валом: Универсальный зажим для круглых валов до 16 мм или квадратных до 12 мм.
Класс защиты: IP54 (защита от пыли и брызг), допускает установку в технических помещениях с повышенной влажностью.
Температурный режим: Эксплуатация от -20°C до +50°C.
Сигнал обратной связи: 0...10 VDC для контроля позиции в реальном времени.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный крутящий момент: 8 Нм (70 lb-in) для управления заслонками до 1.5 м².

Универсальное питание: 24 VAC/VDC для интеграции в любые системы автоматизации.

Пропорциональное управление: поддержка сигналов 0(2)-10 В и 4-20 мА.

Высокая скорость хода: полное открытие/закрытие за 25-30 секунд.

Встроенная обратная связь: точный мониторинг положения через сигнал 0-10 В.

Применение

Автоматизация приточных и вытяжных установок (AHU) для точного смешивания воздушных потоков.

Управление терминальными устройствами переменного расхода воздуха (VAV-боксы).

Регулирование подачи воздуха в системах зонального климат-контроля.

Применение в байпасных линиях для поддержания постоянного статического давления в воздуховодах.

Преимущества

Технология Direct Mount: Установка непосредственно на вал заслонки исключает люфты, характерные для рычажных передач, и упрощает монтаж.

Защита двигателя от перегрузок: Интеллектуальная электроника отключает питание при достижении конечных упоров, предотвращая преждевременный износ редуктора.

Настраиваемый диапазон хода: Механические ограничители позволяют точно задать рабочий угол, адаптируя привод под конкретную конструкцию демпфера.

Низкий уровень шума: Оптимизированная передача делает работу устройства практически бесшумной, что позволяет использовать его в системах вентиляции офисов и жилых зданий.

FAQ

Можно ли использовать M9108-AGE-2 для работы с сигналом 4-20 мА?

Да, привод поддерживает работу с токовым сигналом 4-20 мА. Для этого необходимо установить дополнительный резистор 500 Ом на вход управления согласно технической документации Johnson Controls.

Требуется ли установка концевых выключателей для защиты двигателя?

Нет, модель M9108-AGE-2 оснащена электронной защитой от перегрузок по моменту. Привод автоматически отключается при достижении механического упора или возникновении препятствия, что делает его необслуживаемым.

Какова расчетная окупаемость перехода на данную модель в сравнении с On/Off приводами?

Использование пропорционального управления (AGE) позволяет экономить до 15-20% энергоресурсов за счет более точного смешивания воздуха и отсутствия резких скачков нагрузки на калориферы и вентиляторы.

Johnson Controls M9108-AGE-2

Электрический привод Johnson Controls M9108-AGE-2 представляет собой высокоточное исполнительное устройство для систем ОВиК, разработанное для управления воздушными заслонками в установках средней производительности. С точки зрения инженерии, ключевая ценность данной модели заключается в использовании синхронного двигателя, который гарантирует стабильную скорость вращения независимо от сопротивления воздушного потока. Маркировка 'AGE' определяет его как пропорциональный привод с обратной связью, что позволяет BMS-системе не только отдавать команды, но и получать подтверждение фактического угла открытия заслонки. Это критически важно для VAV-систем и смесительных узлов, где требуется прецизионное регулирование температуры и расхода воздуха.
