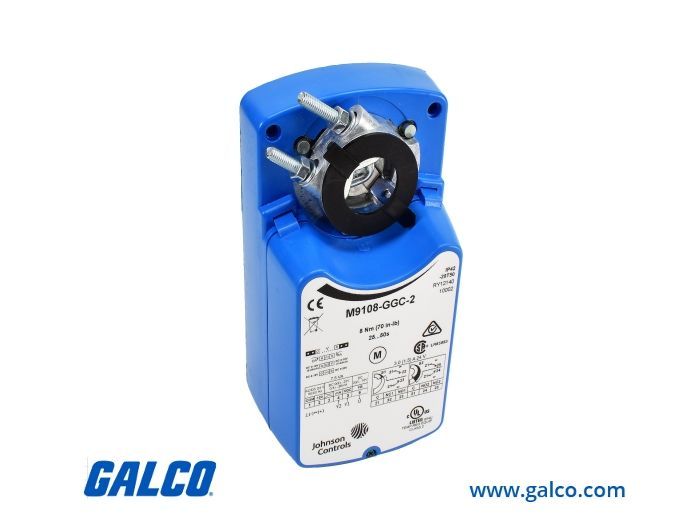

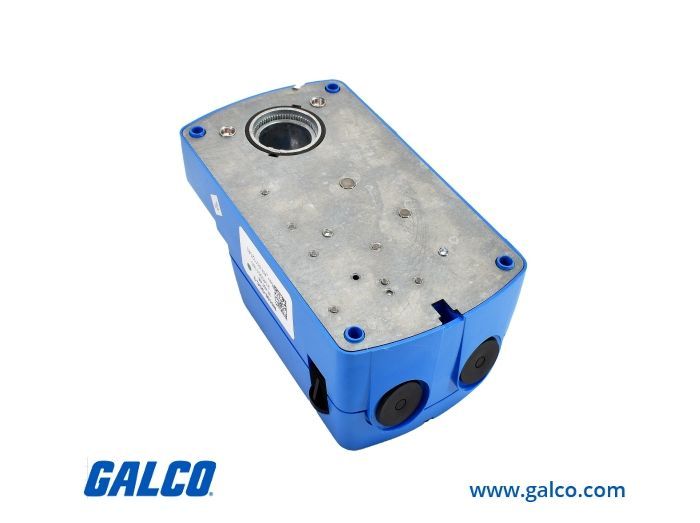

Johnson Controls M9108-GGC-2

Артикул: M9108-GGC-2

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 1 317 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9108-GGC-2

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Напряжение питания: 24 В перем. тока (50/60 Гц) или пост. тока.
Управляющий сигнал: 0...10 В пост. тока (входной импеданс 100 кОм) или 0...20 мА.
Вспомогательные контакты: 2x SPDT, номинал 4А при 24В.
Угол поворота: Максимум 93°, регулируемый механическими ограничителями.
Класс защиты: IP54 (NEMA 2) при вертикальной установке.
Рабочая температура: от -20°C до +50°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Крутящий момент 8 Нм (70 lb-in) для управления заслонками площадью до 1.5 м²

Пропорциональное управление 0(2)...10 В пост. тока или 0(4)...20 мА

Два встроенных вспомогательных микропереключателя (SPDT) для подтверждения позиции

Универсальное крепление на круглые валы до 19 мм или квадратные до 16 мм

Время полного хода 25-30 секунд при частоте 60 Гц

Применение

Регулирование расхода воздуха в VAV-терминалах (Variable Air Volume).

Управление байпасными заслонками в приточно-вытяжных установках (ПВУ).

Автоматизация зонного демпфирования в офисных и коммерческих зданиях.

Использование в смесительных камерах для точного поддержания пропорций наружного и рециркуляционного воздуха.

Преимущества

Точность позиционирования: Плавное регулирование исключает резкие скачки давления в воздуховодах и снижает износ механических узлов заслонки.

Надежность электроники: Защита от перегрузок по всему ходу вращения (автоматическая остановка при достижении упоров) увеличивает срок службы двигателя.

Простота пусконаладки: Внешний переключатель направления вращения и кнопка ручного разблокирования редуктора сокращают время монтажа.

Универсальный интерфейс: Совместимость со стандартными контроллерами автоматики благодаря входному сигналу 0-10В.

FAQ

Можно ли подключать несколько приводов M9108-GGC-2 параллельно к одному контроллеру?

Да, параллельное подключение возможно. Количество приводов ограничивается только выходной мощностью (током) контроллера и мощностью трансформатора питания (потребление одного привода составляет около 6.5 ВА).

Требуется ли техническое обслуживание редуктора в процессе эксплуатации?

Привод не требует периодического обслуживания. Механизм смазан на весь срок службы. Рекомендуется лишь ежегодный визуальный осмотр надежности крепления на валу и целостности электрических соединений.

Что произойдет при потере управляющего сигнала 0-10В?

Данная модель не имеет возвратной пружины. При пропадании управляющего сигнала (0В) привод перейдет в минимальное положение (зависит от настройки реверса), а при пропадании питания останется в текущей позиции.

Johnson Controls M9108-GGC-2

Электропривод Johnson Controls M9108-GGC-2 представляет собой компактное решение для автоматизации воздушных заслонок в системах ОВиК. Как инженерное решение, серия M9108 выделяется использованием синхронного двигателя, обеспечивающего стабильную скорость вращения независимо от нагрузки. Маркировка 'GGC' указывает на пропорциональное управление с расширенным функционалом в виде двух настраиваемых концевых выключателей. Данная модель является оптимальным выбором для интеграции в современные системы BMS (Building Management Systems), где требуется высокая точность позиционирования и обратная связь, превосходя стандартные двухпозиционные аналоги по плавности регулирования и энергоэффективности.
