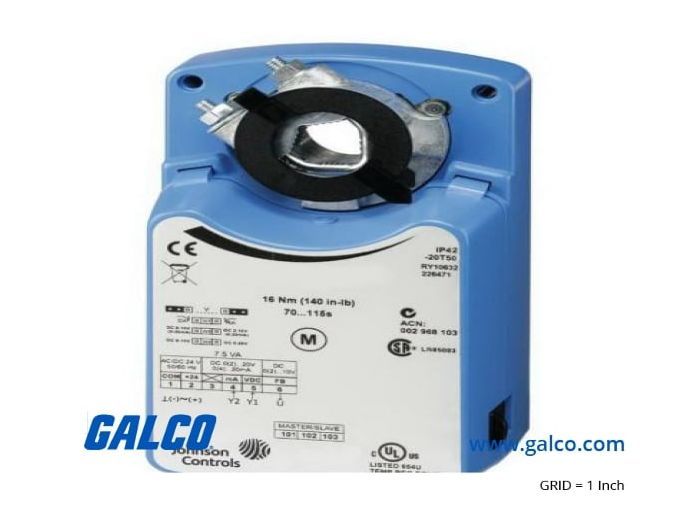

Johnson Controls M9116-AGD-2

Артикул: M9116-AGD-2
Изготовитель: JOHNSON CONTROLS
Thumbnail 0
Johnson Controls M9116-AGD-2 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9116-AGD-2

Раздел
Приводы заслонок
Подраздел
Johnson Controls
Вес
  • Напряжение питания: 24V AC/DC (допустимое отклонение +/- 20%)
  • Тип управляющего сигнала: Floating (трехточечный) или On/Off
  • Время поворота на 90 градусов: 80-125 секунд в зависимости от нагрузки
  • Совместимость с валами: Круглые от 10 до 20 мм, квадратные от 10 до 16 мм
  • Температурный диапазон: Эксплуатация от -20°C до +50°C при влажности до 95%
  • Ограничение по нагрузке: Не использовать в средах с агрессивными химическими примесями, вызывающими коррозию алюминиевых сплавов
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Крутящий момент 16 Нм (140 lb-in) для управления заслонками площадью до 3-4 м²
Трехпозиционное (Floating) и On/Off управление для гибкой интеграции в системы ОВиК
Технология бесщеточного двигателя постоянного тока (Brushless DC) для увеличения срока службы
Универсальный самоцентрирующийся адаптер вала (от 10 до 20 мм)
Класс защиты IP54, позволяющий эксплуатацию в сложных технических условиях
Применение
Управление приточными и вытяжными заслонками в центральных кондиционерах (AHU)
Регулирование расхода воздуха в зональных системах VAV (Variable Air Volume)
Использование в смесительных узлах для обеспечения требуемой пропорции наружного и рециркуляционного воздуха
Автоматизация воздушных клапанов в системах технологической вентиляции производственных цехов
Интеграция в узлы байпаса теплообменников для защиты от обмерзания
Преимущества
Снижение пусковых токов: Интеллектуальное управление двигателем минимизирует нагрузку на электрическую сеть здания
Механическая надежность: Редуктор с защитой от перегрузок исключает поломку привода при блокировке заслонки
Простота пусконаладки: Наличие кнопки разблокировки редуктора позволяет вручную выставить положение заслонки без подачи питания
Акустический комфорт: Низкий уровень шума при работе позволяет устанавливать оборудование в непосредственной близости от жилых или офисных зон
Устойчивость к вибрациям: Корпус и внутренние узлы спроектированы для долговечной работы в составе промышленных вентустановок
FAQ

Как реализовано ограничение хода привода, если заслонка имеет угол поворота менее 90 градусов?

Привод оснащен встроенной электронной защитой от перегрузок по току. При достижении механического упора заслонки двигатель автоматически отключается, не требуя установки концевых выключателей.


Требуется ли регулярная смазка редуктора или обслуживание двигателя?

Нет, M9116-AGD-2 является полностью необслуживаемым устройством. Редуктор заправлен долговечной синтетической смазкой на весь срок эксплуатации (минимум 100 000 полных циклов).


Можно ли параллельно подключить несколько приводов к одному управляющему сигналу?

Да, схемотехника серии M9116 позволяет параллельное соединение нескольких устройств. При этом необходимо рассчитать общую мощность трансформатора 24В с учетом пусковых токов всех приводов в цепи.


Johnson Controls M9116-AGD-2
Электрический привод Johnson Controls M9116-AGD-2 представляет собой надежное решение для автоматизации воздушных заслонок в системах вентиляции и кондиционирования. Как инженерное решение, серия M9116 выделяется отсутствием возвратной пружины, что делает её идеальной для задач, где требуется точное позиционирование без необходимости аварийного закрытия при обесточивании. Маркировка '16' указывает на повышенный крутящий момент, а суффикс 'AGD' подтверждает поддержку трехточечного сигнала управления при питании 24 В. В отличие от бюджетных аналогов, данный привод обладает механизмом ручного управления и повышенной точностью позиционирования, что критично для поддержания заданного расхода воздуха в VAV-системах.
