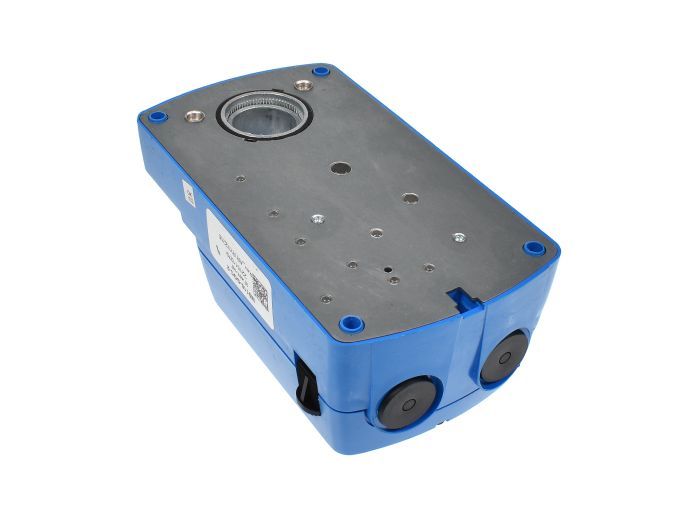

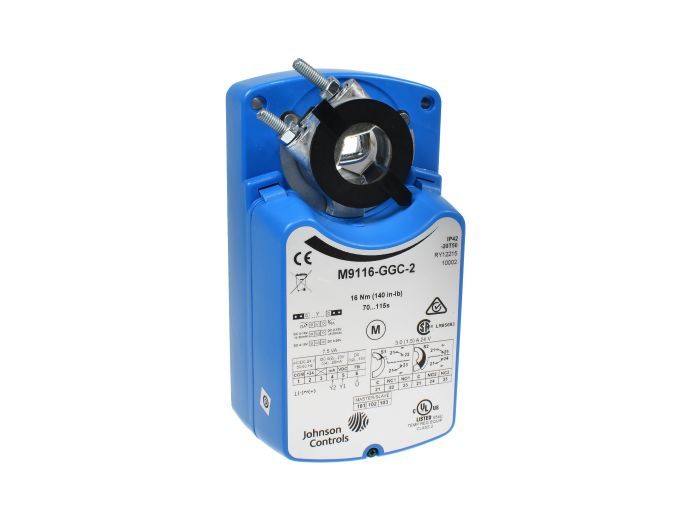

Johnson Controls M9116-GGC-2

Артикул: M9116-GGC-2

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 1 810 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9116-GGC-2

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Питающее напряжение: 24 VAC (50/60 Гц) или 24 VDC
Тип управляющего сигнала: Модулирующий (0-10V / 2-10V / 4-20mA)
Выход обратной связи: 0-10 VDC для контроля текущего положения
Угол поворота: Регулируемый до 90°, механические ограничители в комплекте
Степень защиты корпуса: IP54 (NEMA 2) при вертикальном монтаже
Диапазон рабочих температур: от -20°C до +50°C

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Крутящий момент 16 Нм (140 lb-in) для управления заслонками площадью до 3.4 м²

Пропорциональное управление 0(2)-10 В или 0(4)-20 мА для прецизионного позиционирования

Два встроенных вспомогательных переключателя (SPDT) для мониторинга конечных положений

Бесщеточный двигатель постоянного тока с электронной защитой от перегрузки во всем диапазоне хода

Применение

Управление зональными заслонками в системах с переменным расходом воздуха (VAV)

Регулирование подачи воздуха в центральных кондиционерах (AHU) и приточно-вытяжных установках

Автоматизация байпасных линий в промышленных вентиляционных системах

Интеграция в системы прецизионного кондиционирования серверных и чистых помещений

Преимущества

Прямой монтаж (Direct Mount): Установка непосредственно на вал заслонки исключает люфты рычажных передач и упрощает проектирование узлов

Автоматическая калибровка: Функция самонастройки рабочего угла позволяет приводу запоминать реальные конечные точки хода заслонки, предотвращая износ механических упоров

Синхронное время срабатывания: Постоянная скорость вращения обеспечивает предсказуемую работу каскадных систем управления

Высокая энергоэффективность: Низкое потребление тока в режиме удержания снижает нагрузку на трансформаторы шкафа автоматики

FAQ

Как настроить работу привода по сигналу 4-20 мА вместо 0-10 В?

Для перехода на токовый сигнал управления необходимо установить резистор 500 Ом (входит в стандартную комплектацию или приобретается отдельно) параллельно входным клеммам управления.

Требуется ли периодическая смазка внутренних механизмов?

Нет, привод Johnson Controls M9116-GGC-2 оснащен самосмазывающимися шестернями и не требует технического обслуживания в течение всего срока эксплуатации при соблюдении условий среды.

Что происходит с приводом при кратковременном пропадании электропитания?

Данная модель не имеет возвратной пружины, поэтому при потере питания вал привода фиксируется в текущем положении. Для систем, требующих гарантированного закрытия, следует выбирать модели с суффиксом возвратной пружины или использовать ИБП.

Johnson Controls M9116-GGC-2

Johnson Controls M9116-GGC-2 — это специализированный электропривод без возвратной пружины, разработанный для высокоточного управления воздушными заслонками в современных системах ОВиК. Модель GGC выделяется в линейке M9116 поддержкой аналогового управления и наличием интегрированных сухих контактов, что критично для сложных систем диспетчеризации (BMS). В инженерной практике данный привод ценится за стабильность характеристик: в отличие от бюджетных моделей, M9116 сохраняет одинаковое время хода независимо от нагрузки и обладает подтвержденным ресурсом в 100 000 полных циклов. Это оптимальное решение для систем, где требуется не просто перекрытие потока, а его точное модулирование.
