Johnson Controls M9116-HGA-2

Артикул: M9116-HGA-2
Изготовитель: JOHNSON CONTROLS

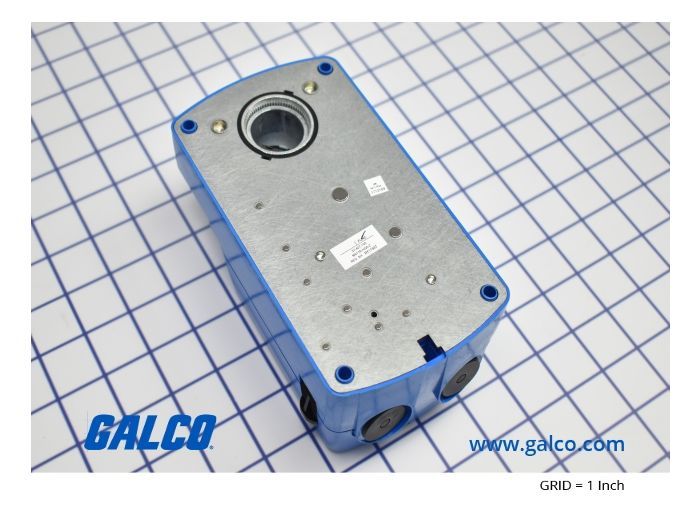

Thumbnail 0
Thumbnail 1

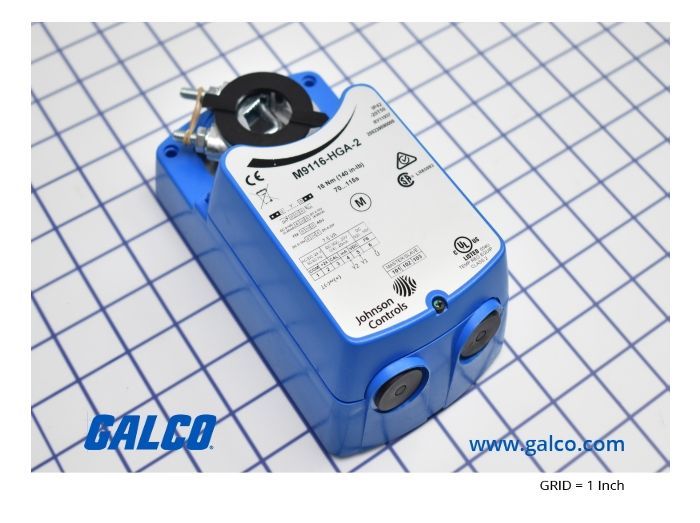

Thumbnail 2
Johnson Controls M9116-HGA-2 0
Johnson Controls M9116-HGA-2 1
Johnson Controls M9116-HGA-2 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9116-HGA-2

Раздел
Приводы заслонок
Подраздел
Johnson Controls
Вес
  • Напряжение питания: 24 VAC/VDC (50/60 Гц)
  • Управляющий сигнал: 0...10 VDC, 2...10 VDC или 4...20 mA (выбирается переключателем)
  • Крутящий момент: 16 Нм (номинальный)
  • Угол поворота: Максимум 90°, регулируется механическими упорами
  • Класс защиты: IP54 (NEMA 2) для защиты от пыли и брызг
  • Рабочая температура: от -20°C до +50°C
  • Электрическое подключение: Клеммная колодка или кабель (в зависимости от ревизии)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Высокий крутящий момент: 16 Нм (140 lb-in) для управления заслонками площадью до 3-4 м²
Пропорциональное управление: Точное позиционирование по сигналу 0(2)...10 В или 0(4)...20 мА
Технология бесщеточного двигателя: Увеличенный ресурс эксплуатации и низкое энергопотребление
Универсальный зажим: Самоцентрирующийся адаптер для валов различного сечения (круг/квадрат)
Встроенная обратная связь: Выходной сигнал 0-10 В для мониторинга положения заслонки в BMS
Применение
Регулирование приточного и вытяжного воздуха в центральных кондиционерах (AHU)
Управление байпасными заслонками в системах рекуперации тепла
Автоматизация зональных заслонок в офисных и коммерческих зданиях
Работа в составе систем дымоудаления (в качестве исполнительного механизма нормальной эксплуатации)
Интеграция с водяными клапанами через специализированные переходники для управления теплообменниками
Преимущества
Прецизионное управление потоком: Идеально подходит для VAV-систем и прецизионного кондиционирования
Интеллектуальная калибровка: Функция автоматического определения конечных точек хода снижает время пусконаладки
Защита от перегрузок: Электронное ограничение момента предохраняет механизм привода и заслонки от повреждений при заклинивании
Синхронизация скоростей: Постоянное время прохождения полного хода (80-110 сек) независимо от нагрузки
Компактный корпус: Упрощенный монтаж в ограниченном пространстве вентиляционных камер
FAQ

Можно ли объединить несколько приводов M9116-HGA-2 для управления одной большой заслонкой?

Да, допускается параллельное подключение до 10 приводов к одному источнику управляющего сигнала, при условии, что мощность контроллера и источника питания соответствует суммарной пусковой нагрузке (ВА).


Требуется ли установка концевых выключателей для защиты двигателя?

Нет, привод оснащен электронной системой распознавания упоров. При достижении конечного положения питание двигателя автоматически снижается, что предотвращает перегрев и износ механических частей.


Какова гарантия на данную модель и срок её окупаемости?

Стандартная гарантия составляет 12-24 месяца. Благодаря высокому КПД бесщеточного мотора и снижению износа механики заслонок, срок окупаемости в составе энергоэффективных систем ОВиК составляет от 1.5 до 2 лет.


Johnson Controls M9116-HGA-2
Электропривод Johnson Controls M9116-HGA-2 представляет собой надежное инженерное решение для автоматизации систем ОВиК. Модель серии M9116 разработана для плавного регулирования воздушных потоков, где критически важна точность позиционирования. В отличие от стандартных двухпозиционных приводов, модификация HGA-2 обеспечивает пропорциональное управление, что исключает резкие скачки давления в воздуховодах и повышает энергоэффективность всей установки. Маркировка '16' указывает на номинальный момент 16 Нм, что делает этот привод идеальным для средних и крупных заслонок. Мы рекомендуем данную модель для интеграции в системы диспетчеризации зданий, где требуется долговечность (до 100 000 полных циклов) и отсутствие необходимости в регулярном техническом обслуживании.
