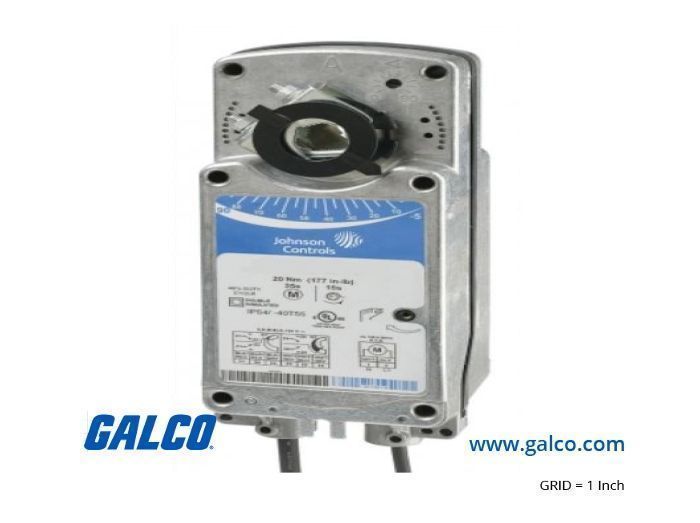

Johnson Controls M9220-GGC-3J

Артикул: M9220-GGC-3J
Изготовитель: JOHNSON CONTROLS
Thumbnail 0
Johnson Controls M9220-GGC-3J 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9220-GGC-3J

Раздел
Приводы заслонок
Подраздел
Johnson Controls
Вес
  • Питание: 24 В AC/DC (50/60 Гц)
  • Управляющий сигнал: Пропорциональный, 0(2)...10 В пост. тока или 0(4)...20 мА
  • Обратная связь: 0...10 В пост. тока для мониторинга положения
  • Угол поворота: Максимум 95°, настраиваемый механическими ограничителями
  • Вспомогательные переключатели: 2 шт. (SPDT), один фиксированный на 11°, второй настраиваемый 10°–90°
  • Рабочая температура: от -40°C до +55°C
  • Кабельное соединение: Встроенный кабель 1.2 м с цветовой и числовой маркировкой проводников
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Крутящий момент 20 Нм — оптимально для заслонок площадью до 4 м²
Пропорциональное управление (0–10 В / 4–20 мА) для точного регулирования потока
Функция возвратной пружины — гарантированное закрытие при обесточивании (Safety Fail-Safe)
Бесщеточный микропроцессорный двигатель постоянного тока с защитой от перегрузок
Два встроенных вспомогательных переключателя для интеграции в системы автоматизации
Применение
Автоматизация приточных установок (ПВУ) для предотвращения размораживания калорифера (через возвратную пружину).
Управление смесительными узлами в центральных кондиционерах больших зданий.
Использование в системах подпора воздуха и противодымной вентиляции (в зонах, не требующих специальных огнестойких исполнений).
Регулирование подачи воздуха в лабораторных шкафах и чистых помещениях через контроллеры 0-10В.
Преимущества
Масштабируемость крутящего момента: возможность тандемной установки до 3-х приводов на одном валу для достижения усилия 60 Нм.
Интеллектуальная защита: электронное распознавание блокировки (Stall Detection) по всему диапазону вращения предотвращает выход двигателя из строя без использования концевых выключателей.
Упрощенный монтаж: универсальный адаптер для круглых (12–19 мм) и квадратных (10–14 мм) валов, а также безмуфтовое соединение сокращают время пусконаладки.
Долговечность в тяжелых условиях: прочный алюминиевый корпус NEMA 2 (IP54) и галоген-безопасные кабели позволяют эксплуатировать привод в широком спектре промышленных условий.
Ручное управление с автовозвратом: встроенный фиксатор для ручной настройки положения заслонки с функцией автоматического сброса при подаче питания.
FAQ

Можно ли использовать M9220-GGC-3J для управления заслонкой по сигналу 4-20 мА?

Да, данный привод поддерживает управление токовым сигналом 4-20 мА. Для этого необходимо установить дополнительный резистор 500 Ом в цепь управления согласно схеме подключения производителя.


Требуется ли техническое обслуживание привода в процессе эксплуатации?

Привод M9220-GGC-3J не требует регулярного технического обслуживания благодаря использованию бесщеточного двигателя и заводской смазки редуктора. Рекомендуется лишь периодическая проверка надежности крепления вала заслонки.


Что входит в стандартную комплектацию модели M9220-GGC-3J?

В комплект поставки входит электропривод с предустановленными кабелями (1.2 м), стандартный универсальный зажим для вала, стопорная планка для фиксации корпуса и рукоятка для ручного управления (Crank Storage).


Johnson Controls M9220-GGC-3J
Электропривод Johnson Controls M9220-GGC-3J представляет собой промышленное решение для автоматизации воздушных заслонок в системах ОВиК средней и большой мощности. Маркировка 'GG' указывает на тип управления — пропорциональный сигнал, что позволяет использовать устройство в системах с изменяемым расходом воздуха (VAV) и приточной вентиляции, где критична точность позиционирования. В отличие от бюджетных аналогов, серия M9220 оснащена микропроцессорным управлением, которое поддерживает стабильное время хода (Run-Time) независимо от нагрузки на валу. Модель GGC укомплектована вспомогательными контактами, что позволяет инженеру настроить подачу сигнала о достижении конечных положений без установки дополнительных датчиков. Это идеальный выбор для объектов с повышенными требованиями к отказоустойчивости, таких как медицинские центры, серверные и производственные цеха.
