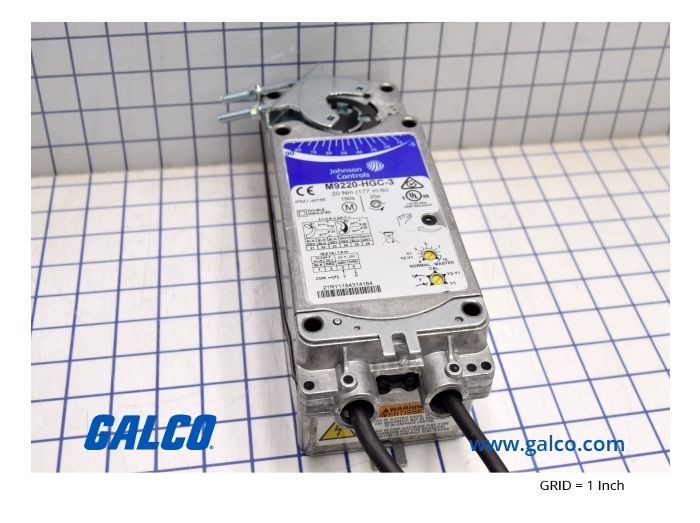

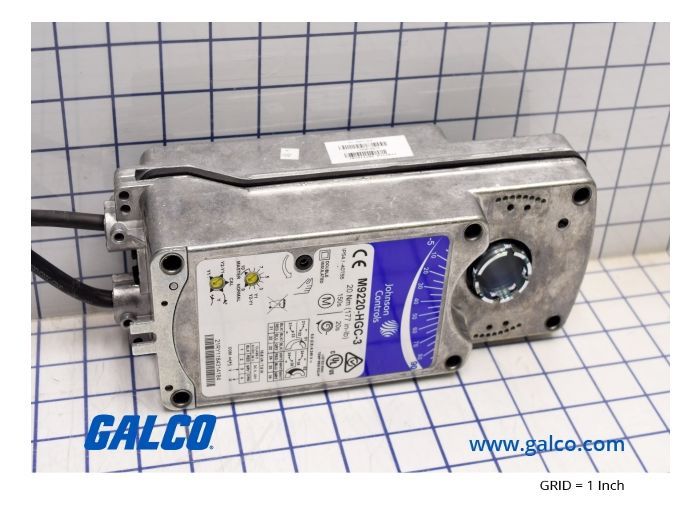

Johnson Controls M9220-HGC-3

Артикул: M9220-HGC-3

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 1 628 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9220-HGC-3

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Напряжение питания: 24 В AC (50/60 Гц) или 24 В DC.
Управляющий сигнал: Пропорциональный 0(2)-10 В / 0(4)-20 мА или трехпозиционный (Floating).
Совместимость с валами: Круглые 12–19 мм, квадратные 10–14 мм (стандартно).
Вспомогательные контакты: 1 фиксированный и 1 регулируемый (линейное напряжение).
Материал корпуса: Литой алюминий с защитой IP54.
Диапазон рабочих температур: от -32°C до +55°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Развиваемый крутящий момент 20 Нм (возможность увеличения до 60 Нм при тандемном монтаже)

Надежная функция пружинного возврата для обеспечения безопасности системы (Fail-Safe)

Бесколлекторный двигатель постоянного тока с микропроцессорным управлением

Два встроенных вспомогательных переключателя для сигнализации положения

Защита корпуса NEMA 2 (IP54) и искробезопасные безгалогеновые кабели 1.2 м

Применение

Управление приточными и вытяжными заслонками в центральных кондиционерах (AHU).

Обеспечение пожарной безопасности в системах дымоудаления (закрытие/открытие при обесточивании).

Регулирование потоков воздуха в секциях фильтрации и теплообменниках большой площади.

Применение в VAV-системах и установках зонального климат-контроля коммерческих зданий.

Преимущества

Масштабируемость мощности: Уникальная конструкция позволяет устанавливать до трех приводов в тандеме на один вал, обеспечивая суммарный момент до 60 Нм.

Интеллектуальная защита: Электронная система обнаружения остановки (stall detection) во всем диапазоне вращения защищает механизм от поломки при заклинивании заслонки.

Упрощенный монтаж: Реверсивная конструкция позволяет менять направление срабатывания пружины без разбора корпуса, а универсальный зажим фиксирует валы различного сечения.

Точность обратной связи: Интегрированные переключатели позволяют не только мониторить конечные точки, но и выполнять функции переключения исполнительных устройств в заданном диапазоне.

Ручное управление: Наличие фиксатора ручного управления с функцией автоматического сброса упрощает пусконаладочные работы и сервисное обслуживание.

FAQ

Как настроить вспомогательные переключатели на приводе M9220-HGC-3?

Один переключатель зафиксирован на отметке 11°, второй является полностью регулируемым. Настройка производится вращением калибровочного диска на корпусе привода до нужного угла срабатывания в диапазоне от 0° до 90°.

Требуется ли обслуживание бесколлекторного двигателя в процессе эксплуатации?

Нет, используемые в приводах Johnson Controls бесколлекторные двигатели постоянного тока являются необслуживаемыми. Электронная защита от перегрузок исключает риск сгорания обмоток, что значительно продлевает срок службы по сравнению с щеточными моделями.

Что входит в стандартную комплектацию поставки?

В комплект входит сам электропривод, универсальный зажим для вала, рукоятка для ручного управления, монтажный кронштейн (Z-образная планка) и предустановленные безгалогеновые кабели длиной 1.2 метра.

Johnson Controls M9220-HGC-3

Электропривод Johnson Controls M9220-HGC-3 — это промышленное решение для автоматизации воздушных заслонок в системах ОВиК, требующих высокого усилия и гарантированного срабатывания в аварийных ситуациях. В отличие от стандартных приводов, серия M9220 оснащена интеллектуальной системой контроля: микропроцессор постоянно отслеживает нагрузку и обеспечивает постоянное время хода, исключая перегрев двигателя. Маркировка модели «HG» указывает на высокоточное пропорциональное управление, а индекс «C» подтверждает наличие встроенных настраиваемых микропереключателей. Этот привод идеален для интеграции в системы диспетчеризации зданий (BMS), где важна точность позиционирования и долговечность узлов при интенсивной эксплуатации.
