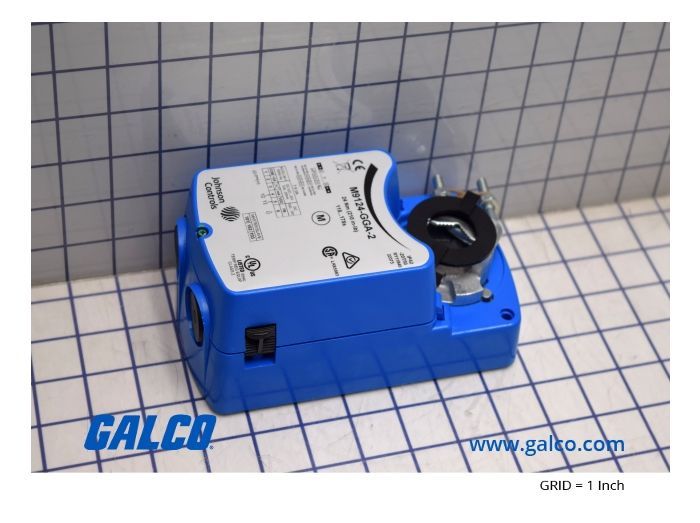

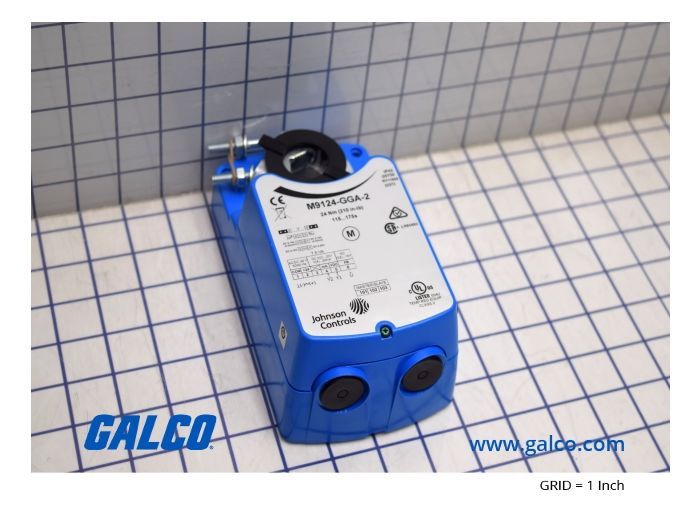

Johnson Controls M9124-GGA-2

Артикул: M9124-GGA-2

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 1 800 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9124-GGA-2

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Напряжение питания: 24 VAC/VDC (20–30 В), 50/60 Гц.
Управляющий сигнал: 0(2)...10 VDC или 0(4)...20 mA (выбирается джампером).
Усилие (Крутящий момент): 24 Нм (210 lb-in).
Время поворота на 90°: от 70 до 115 секунд (в зависимости от частоты тока).
Монтажные параметры: подходит для круглых валов диаметром 10–20 мм или квадратных 10–16 мм.
Рабочий диапазон температур: от -20°C до +50°C.
Обратная связь: предусмотрено выходное напряжение 0-10 VDC для мониторинга положения вала.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Крутящий момент 24 Нм для управления заслонками площадью до 5-6 м²

Пропорциональное управление (0–10 В / 4–20 мА) для прецизионного регулирования потока

Универсальный зажим для быстрого монтажа на валы различного сечения

Электронная защита двигателя от перегрузок и остановка при достижении конечных положений

Низкий уровень шума при работе, не превышающий 45 дБ

Применение

Управление приточными и вытяжными заслонками в центральных кондиционерах (ЦК) и приточных установках.

Регулирование объема воздуха в VAV-системах (системы с переменным расходом воздуха).

Автоматизация зонного демпфирования в офисных и промышленных зданиях.

Использование в смесительных узлах для обеспечения точного подмеса наружного воздуха.

Интеграция в системы противопожарной вентиляции (в качестве исполнительного механизма нормального закрытия/открытия, не связанного с огнезащитой).

Преимущества

Интеллектуальное распознавание нагрузки: автоматическое отключение питания при заклинивании заслонки предотвращает выход из строя обмоток двигателя.

Высокая точность регулирования: шаг позиционирования обеспечивает стабильность параметров микроклимата без эффекта «раскачки» системы.

Простота пусконаладки: наличие переключателя для изменения направления вращения (CW/CCW) и кнопки ручного разблокирования редуктора.

Устойчивость к внешней среде: класс защиты IP54 позволяет устанавливать привод в технических помещениях с повышенной влажностью.

Совместимость с BMS: линейная зависимость угла поворота от входного сигнала упрощает программную настройку контроллеров.

FAQ

Как переключить управление с 0-10 В на ток 4-20 мА?

Для перехода на токовое управление необходимо установить шунтирующий резистор 500 Ом на входные клеммы привода или переставить внутреннюю перемычку (в зависимости от ревизии платы), согласно схеме подключения в техническом паспорте.

Требуется ли установка концевых выключателей для защиты двигателя?

Нет, электропривод M9124-GGA-2 оснащен электронной системой определения перегрузки. При достижении упора или возникновении препятствия привод автоматически прекращает подачу питания на двигатель, что исключает его перегрев.

Каков расчетный срок службы устройства при работе в режиме 24/7?

При соблюдении условий эксплуатации (температурный режим и отсутствие превышения крутящего момента) ресурс составляет не менее 100 000 полных циклов перемещения, что эквивалентно 10-12 годам работы в типичных системах вентиляции.

Johnson Controls M9124-GGA-2

Johnson Controls M9124-GGA-2 представляет собой промышленный электропривод серии M9124, предназначенный для работы в составе систем вентиляции и кондиционирования (ОВИК). Как инженерное решение, данная модель выделяется высокой точностью позиционирования за счет использования пропорционального сигнала управления (0–10 В постоянного тока или 4–20 мА). Это позволяет интегрировать устройство в сложные автоматизированные системы управления зданиями (BMS), где требуется плавное изменение расхода воздуха.

Маркировка GGA-2 расшифровывается как наличие пропорционального управления (G), питание 24 В переменного/постоянного тока (G) и стандартное исполнение корпуса без вспомогательных переключателей (A). Выбор этой модели оправдан в проектах, где критична надежность: привод оснащен механизмом самоцентрирования и не требует периодического технического обслуживания благодаря постоянно смазанному редуктору. В сравнении с более дешевыми аналогами, M9124-GGA-2 демонстрирует стабильную работу при перепадах напряжения и имеет увеличенный рабочий ресурс двигателя.
