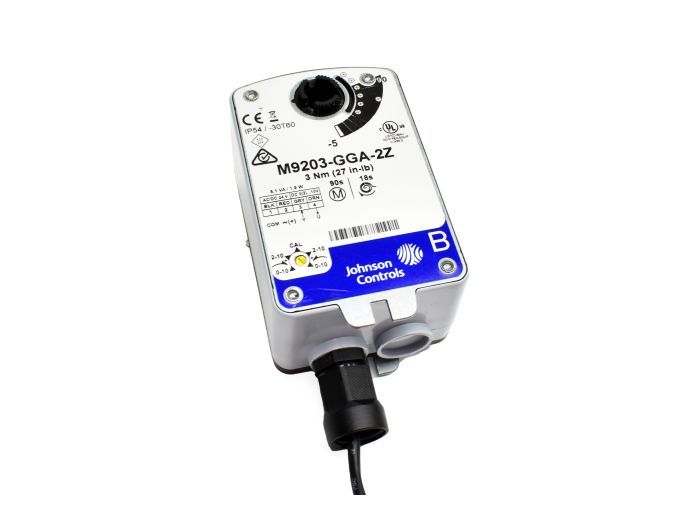

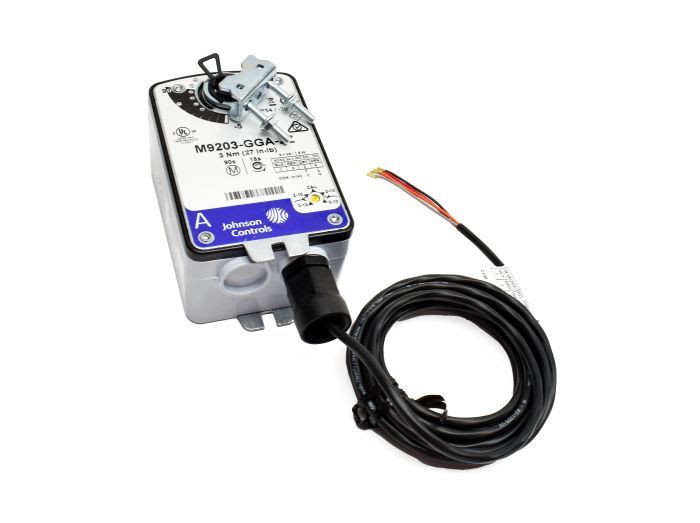

Johnson Controls M9203-GGA-2Z

Артикул: M9203-GGA-2Z
Изготовитель: JOHNSON CONTROLS
Thumbnail 0
Thumbnail 1
Johnson Controls M9203-GGA-2Z 0
Johnson Controls M9203-GGA-2Z 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9203-GGA-2Z

Раздел
Приводы заслонок
Подраздел
Johnson Controls
Вес
  • Питающее напряжение: 24 V AC/DC (Class 2 / SELV).
  • Управляющий сигнал: 0...10 VDC, 2...10 VDC или 4...20 mA (через селектор).
  • Крутящий момент: 3 Нм (номинальный для двигателя и пружины).
  • Угол поворота: Макс. 95°, регулируемый механическими упорами.
  • Совместимость с валами: Круглые от 6 до 12 мм, квадратные от 6 до 8 мм.
  • Рабочие условия: Температура от -30°C до +60°C; корпус IP54 (NEMA 2).
  • Время срабатывания: Двигатель — 90 сек, пружина — 17–25 сек.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Пропорциональное управление 0(2)...10 В или 0(4)...20 мА для точной модуляции воздушного потока
Механическая возвратная пружина обеспечивает гарантированное закрытие привода при потере питания
Микропроцессорный бесколлекторный двигатель (Brushless DC) с электронной защитой от перегрузок
Компактный корпус с крутящим моментом 3 Нм (27 lb-in) для установки в ограниченном пространстве
Степень защиты Plenum Rated позволяет монтировать устройство непосредственно в воздуховодах
Применение
Регулирование расхода воздуха в терминальных устройствах VAV (Variable Air Volume).
Управление смесительными заслонками в приточно-вытяжных установках (AHU) малой мощности.
Автоматизация байпасных линий в системах зонального климат-контроля.
Привод клапанов экономайзеров для оптимизации использования наружного воздуха.
Работа в составе систем противодымной вентиляции (в зонах с умеренными температурными требованиями).
Преимущества
Интеллектуальное обнаружение блокировок: Электронная система Stall Detection останавливает двигатель при достижении конечного положения или заклинивании, предотвращая поломку редуктора.
Универсальный монтаж без рычагов: Прямая установка на вал диаметром от 6 до 12 мм с помощью универсального зажима сокращает время пусконаладки и исключает люфты в передаче.
Высокая энергоэффективность: Потребление энергии минимизировано за счет интеллектуального управления током в удерживающем режиме.
Простота интеграции: Наличие встроенных кабелей с цветовой и цифровой маркировкой жил упрощает электромонтаж и исключает ошибки подключения.
Выбор режима работы: Внешний переключатель позволяет легко менять логику управления (прямая/обратная) и тип входного сигнала без разбора корпуса.
FAQ

Как переключить привод на управление сигналом 4-20 мА?

Для работы с токовым сигналом 4-20 мА необходимо установить внешний переключатель режимов (Mode Selection Switch) в соответствующее положение и использовать резистор 500 Ом (входит в стандартную схему подключения для данного типа сигнала).


Требуется ли техническое обслуживание привода в процессе эксплуатации?

Привод Johnson Controls M9203 не требует периодического обслуживания. Бесколлекторный двигатель и постоянно смазанные шестерни редуктора рассчитаны на весь срок службы устройства (не менее 60 000 полных циклов).


Какова гарантия на данную модель и что входит в комплект поставки?

Стандартная заводская гарантия составляет 12 месяцев. В комплект поставки входит электропривод с предустановленным кабелем 1.2 м, универсальный хомут для крепления на вал, антиротационная планка и комплект крепежа.


Johnson Controls M9203-GGA-2Z
Электропривод Johnson Controls M9203-GGA-2Z представляет собой высоконадежное решение для прецизионного управления воздушными заслонками в системах ОВиК. Как инженерное решение, данная модель выделяется использованием микропроцессорного управления в сочетании с бесколлекторным двигателем постоянного тока, что исключает износ щеток и значительно продлевает жизненный цикл устройства по сравнению с аналогами. Маркировка 'GG' указывает на поддержку пропорционального управляющего сигнала, что критически важно для систем с переменным расходом воздуха (VAV). В отличие от моделей с электронным накопителем энергии, здесь реализован классический механический возврат, обеспечивающий номинальный крутящий момент даже при полном обесточивании системы. Это делает M9203-GGA-2Z идеальным выбором для узлов, где требуется повышенная надежность и защита от замерзания теплообменников.
