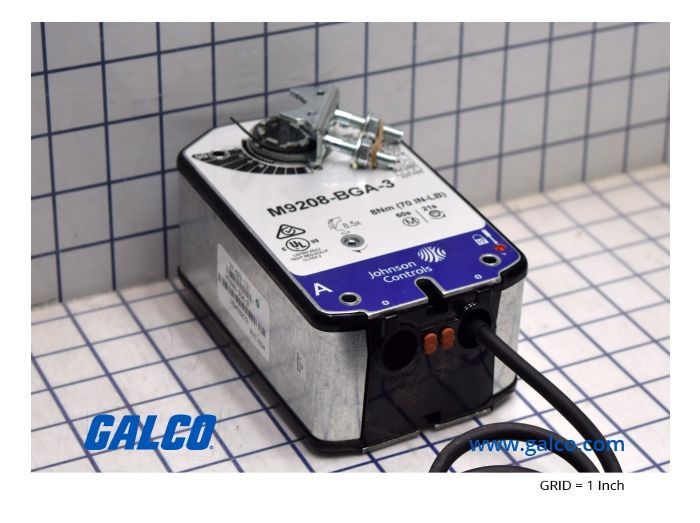

Johnson Controls M9208-BGA-3

Артикул: M9208-BGA-3
Изготовитель: JOHNSON CONTROLS
Thumbnail 0
Thumbnail 1
Johnson Controls M9208-BGA-3 0
Johnson Controls M9208-BGA-3 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9208-BGA-3

Раздел
Приводы заслонок
Подраздел
Johnson Controls
Вес
  • Электропитание: 24 В (AC/DC).
  • Крутящий момент: 8 Н-м (70 lb-in) для динамической нагрузки и возврата пружины.
  • Тип управления: Двухпозиционное (On/Off).
  • Совместимость с валами: Стандарт 8-16 мм; до 19 мм с опциональным комплектом M9208-600.
  • Угол поворота: Максимум 95°, настраивается механическими упорами.
  • Класс защиты: Корпус с двойной изоляцией, предназначен для прямой установки без дополнительных кожухов (при соблюдении IP).
  • Время срабатывания пружины: Стандартизированное время закрытия для обеспечения безопасности системы.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Крутящий момент 8 Н-м (70 lb-in) — оптимально для заслонок площадью до 1.5 м².
Механический пружинный возврат — гарантированное срабатывание в безопасное положение при потере питания.
Интеллектуальная защита двигателя — электронное обнаружение блокировки (Stall Detection) без использования концевых выключателей.
Прямой монтаж на вал — универсальный зажим для валов 8–16 мм исключает необходимость в сложных рычажных передачах.
Двойная изоляция корпуса — повышенная безопасность и надежность в промышленных условиях эксплуатации.
Применение
Управление клапанами наружного воздуха в приточно-вытяжных установках (ПВУ) для предотвращения обледенения оборудования.
Автоматизация зонных заслонок в системах VAV (переменного расхода воздуха).
Использование в системах дымоудаления и общеобменной вентиляции в качестве исполнительного механизма с функцией безопасности.
Интеграция в узлы управления теплообменниками, где требуется гарантированное перекрытие потока при аварии.
Преимущества
Технология Fail-Safe: Использование механической энергии пружины обеспечивает 100% надежность закрытия заслонки независимо от исправности электросети.
Снижение затрат на монтаж: Встроенные кабели с цветовой и цифровой маркировкой, а также интегрированные разъемы для гибкого металлического кондуита (3/8 in. FMC) ускоряют подключение.
Долговечность механики: Функция ручного разблокирования с местом для хранения ключа исключает повреждение редуктора при сервисных работах.
Адаптивность к тяжелым условиям: Прочная конструкция и широкий температурный диапазон позволяют использовать привод в неотапливаемых венткамерах.
Минимальный риск выхода из строя: Электронная отсечка питания при перегрузке предотвращает перегрев обмоток двигателя при механическом заклинивании заслонки.
FAQ

Нужно ли устанавливать дополнительные концевые выключатели для защиты двигателя от перегрева?

Нет, привод оснащен электронной системой обнаружения остановки (Stall Detection). При достижении конечного положения или возникновении препятствия питание двигателя автоматически корректируется, что предотвращает его повреждение.


Каков ресурс возвратной пружины при регулярных циклах срабатывания?

Механизм рассчитан на весь жизненный цикл изделия (обычно более 60 000 полных циклов), обеспечивая номинальный крутящий момент даже после длительного простоя в сжатом состоянии.


Можно ли установить этот привод на вал диаметром 18 мм?

Стандартный зажим поддерживает валы до 16 мм. Для работы с валами до 19 мм (3/4 in.) необходимо дополнительно приобрести переходник Large Shaft Coupler Kit M9208-600.


Johnson Controls M9208-BGA-3
Электропривод Johnson Controls M9208-BGA-3 — это специализированное решение для автоматизации воздушных заслонок в системах ОВиК, сочетающее высокую энергоэффективность и промышленную надежность. Модификация BGA-3 работает по логике On/Off (двухпозиционное управление) при напряжении 24 В. В основе устройства лежит микропроцессорное управление и бесщеточный двигатель постоянного тока (в сериях AGx/GGx), что обеспечивает прецизионную точность и увеличенный ресурс наработки на отказ. Маркировка 'B' указывает на наличие пружинного возврата, который является критически важным узлом для защиты системы: при аварийном отключении энергии механическая пружина принудительно закрывает или открывает клапан, предотвращая размораживание калориферов или неконтролируемое движение воздушных масс. В отличие от бюджетных приводов, M9208-BGA-3 оснащен функцией Locking Manual Override (ручное управление с фиксацией), которая автоматически сбрасывается при подаче питания, что значительно упрощает пусконаладочные работы на объекте.
