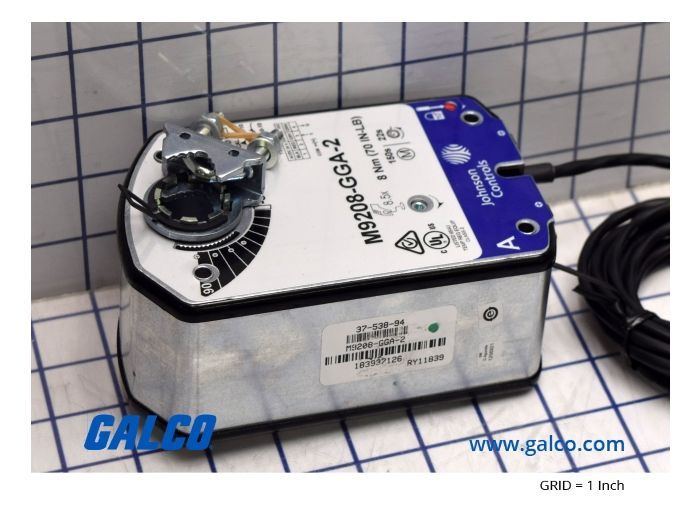

Johnson Controls M9208-GGA-2

Артикул: M9208-GGA-2

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 946 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9208-GGA-2

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Напряжение питания: 24 VAC/VDC (20-30 V).
Управляющий сигнал: Пропорциональный 0(2)...10 VDC или 0(4)...20 mA.
Крутящий момент: 8 Н-м (70 lb-in) как для двигателя, так и для пружины.
Время срабатывания: Двигатель — 90 сек, пружинный возврат — от 17 до 25 сек.
Диапазон рабочих температур: от -30°C до +60°C.
Степень защиты: IP54 (NEMA 2).

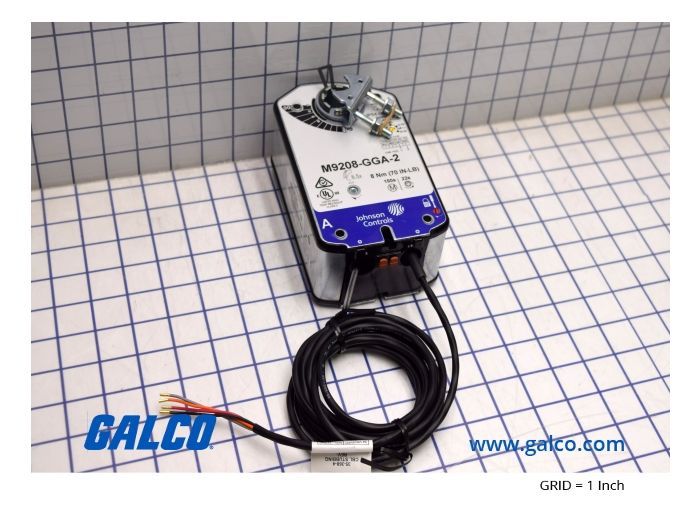

Подключение: Встроенные кабели (1.2 м) с цветовой кодировкой и нумерацией жил.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Пропорциональное управление (0-10 В / 4-20 мА) для прецизионного регулирования воздушных потоков.

Интеллектуальный бесщеточный DC-двигатель с микропроцессорным контролем для максимального ресурса.

Механическая возвратная пружина (Spring Return) гарантирует безопасность при потере электропитания.

Электронная защита от блокировки (Stall Detection) исключает перегрев и поломку механизма.

Универсальный зажим для прямого монтажа на валы диаметром от 8 до 16 мм без рычажных передач.

Применение

Регулирование подачи приточного воздуха в центральных кондиционерах (AHU) и приточных установках.

Управление смесительными узлами в системах вентиляции для поддержания заданной температуры.

Автоматизация заслонок в системах с переменным расходом воздуха (VAV).

Защита теплообменников от замерзания в зимний период (функция защитного закрытия).

Применение в технологических процессах, требующих точного дозирования воздушных масс по сигналу контроллера.

Преимущества

Технология Direct Coupling: Прямой монтаж на вал заслонки экономит время установки и минимизирует люфты в системе управления.

Повышенная энергоэффективность: Микропроцессор оптимизирует потребление тока в режиме удержания, снижая эксплуатационные расходы.

Адаптивность сигналов: Внешний переключатель режимов позволяет легко выбирать между управляющими сигналами напряжения (VDC) и тока (mA).

Надежность Fail-Safe: Пружинный возврат обеспечивает гарантированное закрытие (или открытие) заслонки при аварийном отключении энергии, предотвращая разморозку калориферов.

Долговечность: Двойная изоляция корпуса и отсутствие угольных щеток в двигателе позволяют использовать привод в тяжелых условиях промышленной вентиляции.

FAQ

Нужны ли концевые выключатели для ограничения угла поворота?

Нет, привод M9208-GGA-2 оснащен электронной системой Stall Detection. Она определяет остановку вала по току, автоматически отключая питание двигателя при достижении механического упора, что защищает механизм от повреждений.

Как изменить логику работы привода при изменении типа сигнала (0-10В на 4-20мА)?

Для этого на корпусе предусмотрен внешний переключатель режимов (External Mode Selection Switch). Вам достаточно переключить его в нужное положение без разбора корпуса или перепайки проводов.

Входит ли в комплект крепеж для вала больше 16 мм?

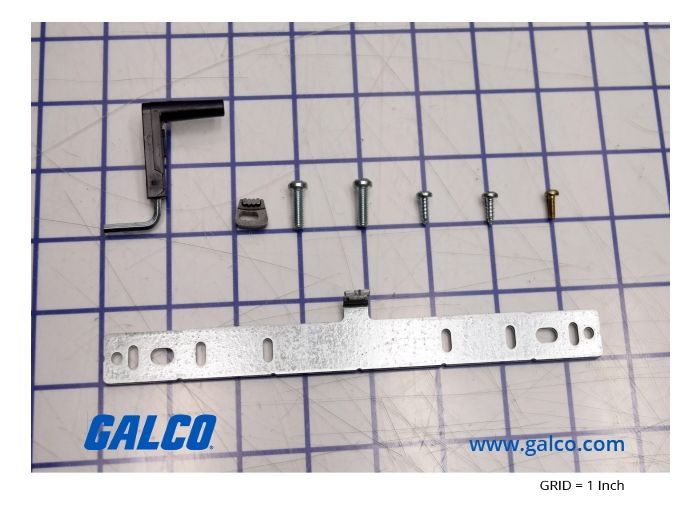

В стандартный комплект входит универсальный зажим для валов до 16 мм. Для работы с валами до 19 мм необходимо отдельно заказать комплект Large Shaft Coupler Kit (артикул M9208-600).

Johnson Controls M9208-GGA-2

Электрический привод Johnson Controls M9208-GGA-2 — это профессиональное инженерное решение для автоматизации систем ОВиК, где критически важна точность позиционирования и надежность аварийного режима. Модель M9208-GGA-2 разработана для управления заслонками площадью до 1.5–2 м² (в зависимости от конструкции). Главной особенностью устройства является сочетание микропроцессорного управления и технологии бесщеточного мотора, что обеспечивает плавный ход и стабильный крутящий момент 8 Н-м на протяжении всего срока службы.

Маркировка GGA указывает на пропорциональный тип управления (0...10 В или 0...20 мА) при питании 24 В, что делает этот привод идеальным для интеграции в современные системы BMS (Building Management Systems). В отличие от стандартных моделей, серия M9208 оснащена функцией ручного переопределения с автоматическим сбросом, что упрощает пусконаладочные работы и техническое обслуживание без необходимости демонтажа устройства.
