Johnson Controls M9208-GGA-3

Артикул: M9208-GGA-3
Изготовитель: JOHNSON CONTROLS

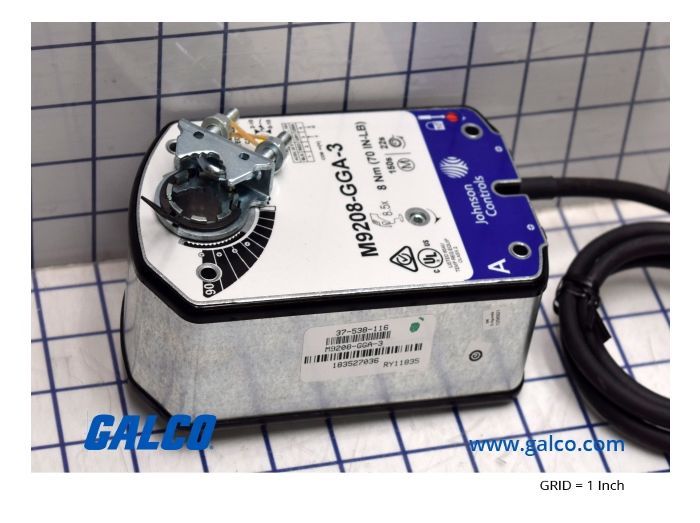

Thumbnail 0
Johnson Controls M9208-GGA-3 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9208-GGA-3

Раздел
Приводы заслонок
Подраздел
Johnson Controls
Вес
  • Напряжение питания: 24 VAC/VDC (класс 2 / SELV).
  • Тип сигнала: Пропорциональный 0(2)-10 VDC или 0(4)-20 mA.
  • Крутящий момент: 8 Н-м (двигатель и пружина).
  • Время хода: 150 секунд (двигатель), 17-25 секунд (пружинный возврат).
  • Совместимость с валом: 8-16 мм (круглый) или 6-12 мм (квадратный); до 19 мм с комплектом M9208-600.
  • Класс защиты: IP54 (NEMA 2) при использовании соответствующих фитингов для гибкого металлорукава 3/8".
  • Температурный диапазон: от -32°C до +60°C.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Пропорциональное управление (0/2–10 В или 0/4–20 мА) для прецизионного регулирования воздушных потоков
Развиваемый крутящий момент 8 Н-м (70 lb-in) с надежным механическим пружинным возвратом
Микропроцессорное управление и бесколлекторный двигатель постоянного тока (Brushless DC) для максимального ресурса
Электронная система защиты от блокировки (Stall Detection) исключает перегрев при достижении упоров
Прямой монтаж на вал заслонки диаметром от 8 до 16 мм без использования рычажных передач
Применение
Регулирование подачи наружного воздуха в приточных камерах (защита от разморозки калориферов).
Точное управление расходом воздуха в многозональных VAV-системах (Variable Air Volume).
Автоматизация байпасных линий в промышленных охладителях и градирнях.
Использование в системах прецизионного кондиционирования серверных и чистых помещений.
Управление зональными заслонками в административных и жилых зданиях класса А.
Преимущества
Интеллектуальное управление: Встроенный микропроцессор обеспечивает стабильную скорость хода и точность удержания позиции независимо от нагрузки.
Упрощенный пусконаладочный процесс: Наличие внешнего переключателя режимов и функции ручного управления с фиксацией позволяет настроить привод без подачи питания.
Универсальность монтажа: Конструкция допускает установку любой стороной (Reversible Mounting), что упрощает выбор направления срабатывания пружины.
Энергоэффективность и защита: Двойная изоляция корпуса и низкое энергопотребление в режиме удержания снижают эксплуатационные расходы.
Готовность к жестким условиям: Наличие встроенных кабелей с цветовой и цифровой маркировкой жил сокращает время электромонтажа и исключает ошибки подключения.
FAQ

Как переключить входной сигнал с напряжения (0-10В) на ток (4-20мА)?

Переключение осуществляется с помощью внешнего селектора режимов (External Mode Selection Switch) на корпусе привода. Дополнительные резисторы не требуются, так как вход адаптирован под оба типа сигналов.


Требуется ли обслуживание механизма пружинного возврата?

Нет, механизм пружинного возврата и редуктор привода M9208-GGA-3 заполнены постоянной смазкой на весь срок службы и не требуют технического обслуживания при соблюдении условий эксплуатации.


Что входит в комплект поставки и какова гарантия?

Стандартная комплектация включает привод с предустановленным кабелем, универсальный зажим для вала и рукоятку для ручного управления. На продукцию Johnson Controls распространяется официальная заводская гарантия, подтверждающая высокий ресурс устройства (до 60 000 полных циклов).


Johnson Controls M9208-GGA-3
Johnson Controls M9208-GGA-3 — это высокопроизводительный электропривод с пружинным возвратом, разработанный для модулирующего управления воздушными заслонками в системах ОВиК (HVAC). Данная модель является «золотым стандартом» для систем, где требуется высокая точность позиционирования и гарантированное закрытие (или открытие) клапана при перебоях в электроснабжении. Маркировка GGA указывает на работу от переменного/постоянного тока 24 В и поддержку пропорционального управляющего сигнала. Инженерное преимущество модели заключается в использовании бесколлекторного двигателя, который, в отличие от щеточных аналогов, не подвержен механическому износу, обеспечивая стабильную работу в течение десятилетий. Устройство идеально подходит для автоматизации приточных установок, центральных кондиционеров и ответственных технологических участков, где критически важна надежность функции fail-safe.
