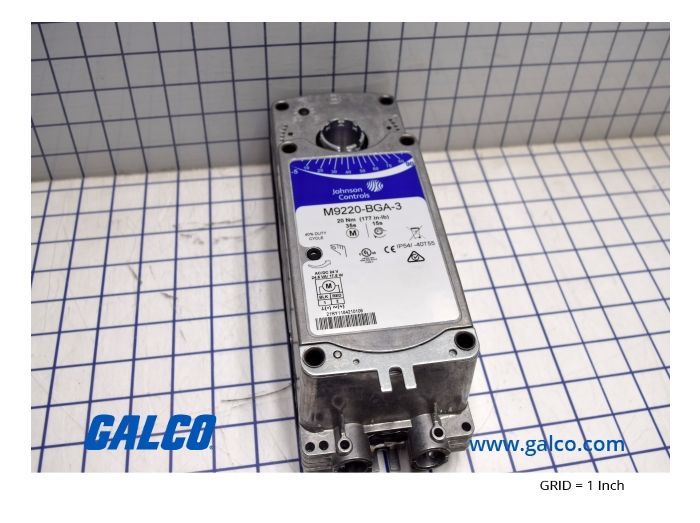

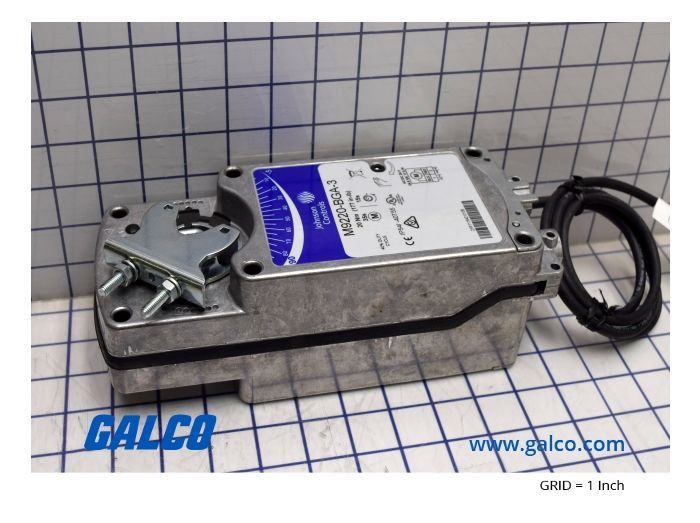

Johnson Controls M9220-BGA-3

Артикул: M9220-BGA-3

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 1 066 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9220-BGA-3

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Электропитание: 24 В переменного тока (50/60 Гц) или 24 В постоянного тока.
Совместимость с валами: Круглые 12–19 мм (стандарт), Квадратные 10–14 мм. С опциональным набором M9220-600 — до 27 мм.
Тип управления: Двухпозиционное (On/Off) или Трехпозиционное (Floating).
Механические ограничения: Угол поворота до 90°, настраиваемый с помощью встроенных упоров.
Корпус: Литой алюминий, класс защиты IP54 (NEMA 2), встроенные разъемы для гибкого металлорукава 3/8".
Рабочая среда: Эксплуатация при отрицательных температурах (стандарт для серии M9220).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Крутящий момент 20 Нм (до 60 Нм при тандемной установке)

Функция пружинного возврата для безопасного позиционирования при потере питания

Универсальное питание AC 24 В или DC 24 В

Прочный алюминиевый корпус с классом защиты NEMA 2 (IP54)

Электронное определение перегрузки (Stall Detection) по всему рабочему диапазону

Применение

Управление приточными и вытяжными заслонками в центральных кондиционерах и приточных установках (AHU).

Обеспечение аварийного закрытия/открытия каналов вентиляции при срабатывании систем пожарной автоматики.

Регулирование воздушных потоков в промышленных системах аспирации и фильтрации.

Автоматизация систем зонированного климат-контроля в крупных коммерческих и офисных центрах.

Преимущества

Масштабируемость мощности: Уникальная конструкция позволяет устанавливать 2 или 3 привода на один вал, пропорционально увеличивая крутящий момент до 40 или 60 Нм соответственно.

Безопасность и долговечность: Электронная система защиты от блокировки отключает питание при обнаружении препятствия, предотвращая перегрев обмоток и выход из строя редуктора.

Упрощенный монтаж: Реверсивная конструкция позволяет выбрать направление срабатывания пружины простым переворотом устройства, а безмуфтовое соединение подходит для большинства стандартных валов (круглых и квадратных).

Экологичность и нормы безопасности: В комплекте поставляются безгалогеновые кабели длиной 1.2 м с цветовой и цифровой маркировкой жил, что соответствует современным стандартам пожарной безопасности зданий.

FAQ

Нужно ли устанавливать концевые выключатели для защиты двигателя от сгорания при достижении крайних положений?

Нет, привод M9220-BGA-3 оснащен встроенной электронной системой определения остановки (Stall Detection). При достижении упора или возникновении препятствия питание двигателя автоматически прекращается, что исключает риск перегрева.

Каков ресурс работы возвратной пружины и требует ли она обслуживания?

Механизм пружинного возврата рассчитан на весь срок службы привода (не менее 60 000 полных циклов). Устройство является необслуживаемым, заводская смазка рассчитана на весь период эксплуатации в указанном температурном диапазоне.

Что входит в стандартный комплект поставки привода?

В комплект входит сам электропривод, универсальный зажим для вала (Shaft Clamp), рукоятка для ручного управления (Crank), монтажный кронштейн (Anti-rotation bracket) и предустановленные кабели длиной 1.2 м.

Johnson Controls M9220-BGA-3

Johnson Controls M9220-BGA-3 — это промышленный электропривод с возвратной пружиной, предназначенный для управления воздушными заслонками в системах ОВиК. Как инженерное решение, данная модель выделяется возможностью синхронной работы в тандеме: объединение до трех приводов на одном валу позволяет достичь крутящего момента в 60 Нм, что исключает необходимость поиска дорогостоящих специализированных приводов для сверхбольших заслонок. Маркировка M9220-BGA-3 указывает на базовую версию с питанием 24 В и управлением On/Off (Вкл/Выкл) или Floating (трехпозиционным). В отличие от дешевых аналогов, здесь используется микропроцессорное управление бесколлекторным двигателем постоянного тока (в моделях AG/GG/HG), обеспечивающее стабильное время хода независимо от нагрузки, и надежный механизм фиксации ручного управления с автоматическим сбросом.
