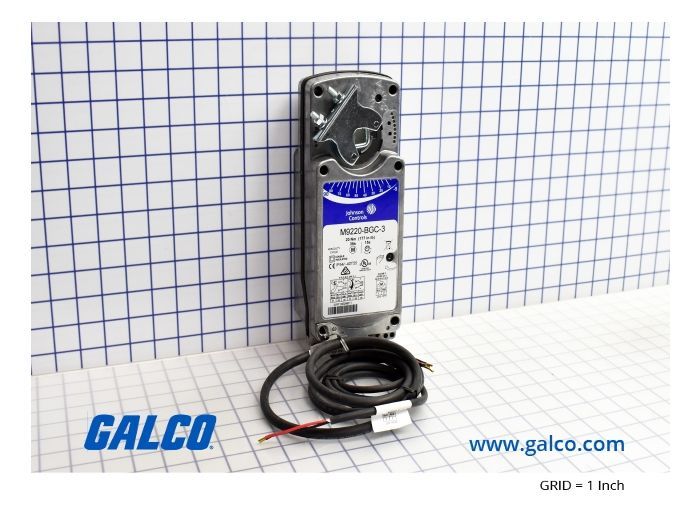

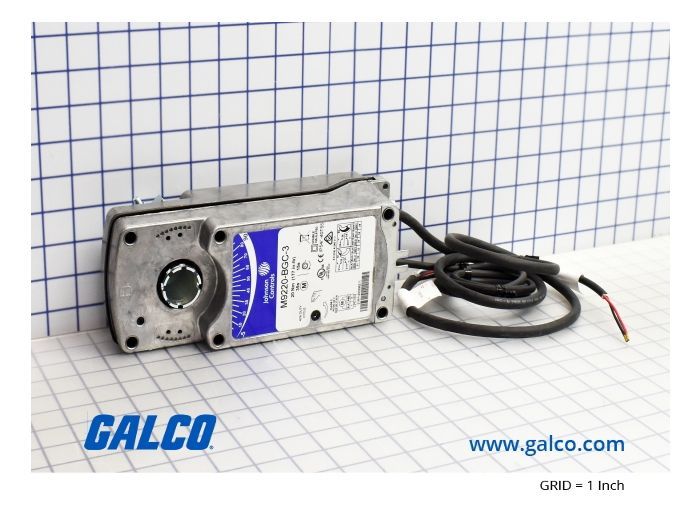

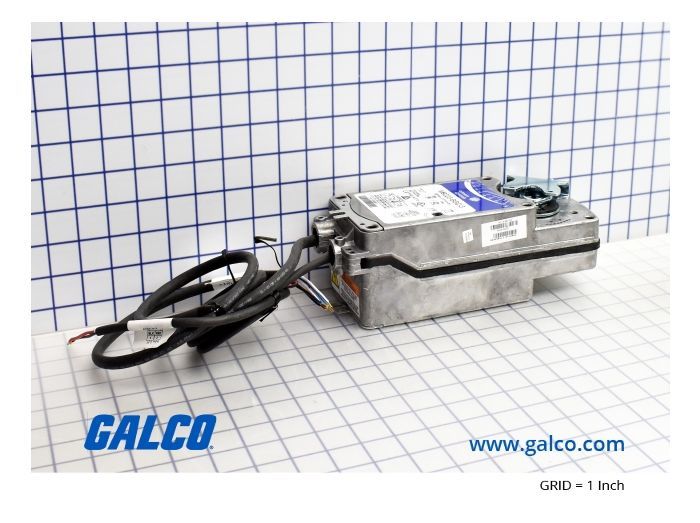

Johnson Controls M9220-BGC-3

Артикул: M9220-BGC-3

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 1 253 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9220-BGC-3

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Электропитание: 24 V AC/DC (линейка BGx).
Управление: Двухпозиционное (On/Off) или Трехпозиционное (Floating).
Совместимость с валами: Круглые от 12 до 19 мм (1/2–3/4"); Квадратные от 10 до 14 мм (3/8–1/2").
Вспомогательные контакты: 1 фиксированный и 1 настраиваемый (коммутация линейного напряжения).
Корпус: Литой алюминий, класс защиты IP54 (NEMA 2).
Температурные ограничения: Рабочий диапазон от -32°C до +55°C.
Опции расширения: Возможность установки комплекта M9220-600 для валов до 27 мм.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокий крутящий момент: 20 Нм (до 60 Нм при тандемном монтаже трех устройств)

Функция возвратной пружины: гарантированное закрытие заслонки при потере питания

Два встроенных вспомогательных переключателя (Auxiliary Switches) для мониторинга положения

Универсальное питание: AC 24 В (50/60 Гц) или DC 24 В

Прочный алюминиевый корпус со степенью защиты NEMA 2 (IP54)

Применение

Центральные кондиционеры (AHU) и приточно-вытяжные установки большой производительности.

Системы секционирования воздушных потоков в промышленных цехах и складских комплексах.

Узлы забора наружного воздуха, требующие обязательного закрытия при отключении электроэнергии (защита от размораживания калорифера).

Управление байпасными заслонками в системах с переменным расходом воздуха (VAV).

Автоматизация технологических процессов, требующих высокой точности позиционирования заслонок в агрессивных средах (IP54).

Преимущества

Масштабируемость мощности: Уникальная возможность тандемной установки до 3-х приводов на одном валу без дополнительных аксессуаров позволяет достичь момента в 60 Нм.

Интеллектуальная защита двигателя: Электронное обнаружение остановки вала на всем диапазоне вращения устраняет необходимость в концевых выключателях и защищает механизм.

Упрощенный монтаж: Реверсивная конструкция позволяет менять направление срабатывания пружины простым переворотом устройства, а съемный адаптер вала подходит для коротких штоков.

Ручное управление с фиксацией: Встроенная рукоятка ручного позиционирования с функцией автосброса и отсеком для хранения ключа облегчает пусконаладочные работы.

Экологичность и безопасность: Поставляется с безгалогеновыми кабелями длиной 1.2 м с цветовой и цифровой маркировкой проводников.

FAQ

Как синхронизировать два привода M9220 для работы на одном валу?

Приводы M9220 поддерживают тандемный монтаж. Для этого устройства устанавливаются друг на друга и фиксируются. Микропроцессорное управление обеспечивает синхронную работу, распределяя нагрузку и предотвращая 'противоход' двигателей.

Требуется ли обслуживание привода в процессе эксплуатации?

Привод M9220-BGC-3 является необслуживаемым. Использование бесколлекторного двигателя постоянного тока и заводская смазка редуктора рассчитаны на весь срок службы (минимум 60 000 полных циклов при номинальной нагрузке).

Что входит в стандартную комплектацию модели M9220-BGC-3?

В комплект поставки входит сам электропривод, универсальный зажим для вала (coupler), рукоятка ручного управления, два встроенных кабеля длиной 1.2 м и монтажный кронштейн (Z-образная планка) для предотвращения вращения корпуса.

Johnson Controls M9220-BGC-3

Электропривод Johnson Controls M9220-BGC-3 является эталонным решением для управления воздушными заслонками в системах ОВиК большой мощности. Данная модель относится к серии высокомоментных приводов с возвратной пружиной, обеспечивающих надежное позиционирование даже в условиях высокого сопротивления воздушного потока. Маркировка 'BGC' указывает на работу по протоколу On/Off (Вкл/Выкл) или Floating (3-позиционное управление) при напряжении 24В, а также наличие двух вспомогательных переключателей для сигнализации конечных положений. В отличие от бюджетных аналогов, M9220 оснащен микропроцессорным управлением, которое поддерживает постоянное время пробега независимо от нагрузки, и электронной системой защиты от перегрузок (stall detection), что исключает выход двигателя из строя при заклинивании заслонки. Продукт идеально подходит для критических узлов автоматизации зданий, где требуется отказоустойчивость и долговечность.
