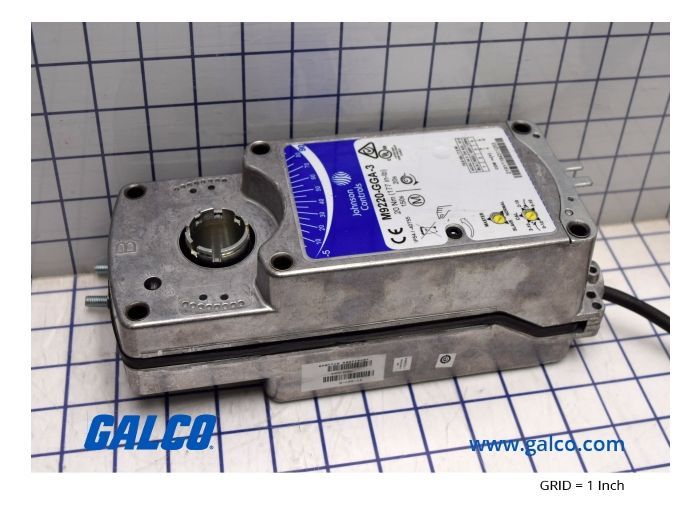

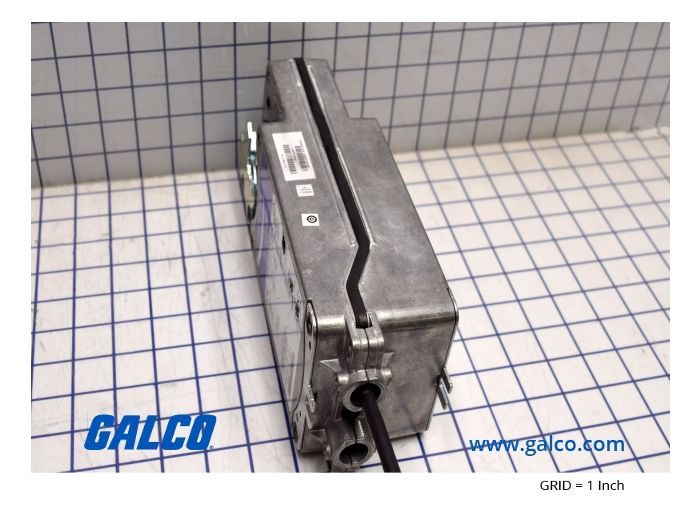

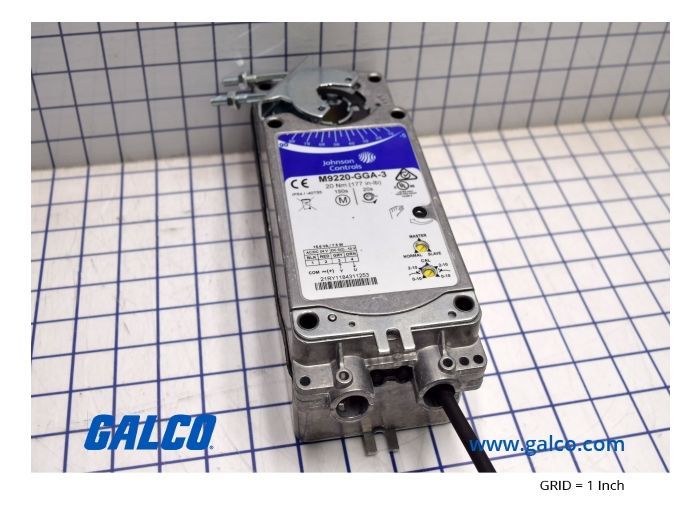

Johnson Controls M9220-GGA-3

Артикул: M9220-GGA-3

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 1 306 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9220-GGA-3

Раздел

Приводы заслонок

Подраздел

Johnson Controls

Вес

Напряжение питания: 24 V AC/DC (50/60 Гц)
Тип управления: Пропорциональное (Modulating) 0(2)...10 VDC или 0(4)...20 mA
Крутящий момент: 20 Нм (177 lb-in) для одного устройства
Совместимость с валами: Круглые 12-19 мм, квадратные 10-14 мм (опционально до 27 мм)
Корпус: Алюминиевый сплав, IP54 / NEMA 2
Рабочий диапазон температур: от -32°C до +55°C
Время хода двигателя: Постоянное, не зависит от нагрузки

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный крутящий момент 20 Нм (макс. до 60 Нм при тандемном монтаже)

Энергоэффективный бесколлекторный DC-двигатель с микропроцессорным управлением

Функция защитного пружинного возврата с реверсивным направлением

Класс защиты корпуса NEMA 2 (IP54) для промышленной эксплуатации

Встроенная электронная защита от перегрузок (Stall Detection) во всем диапазоне

Применение

Управление приточными и вытяжными заслонками в центральных кондиционерах (AHU) большой мощности.

Автоматизация смесительных камер и секций фильтрации в системах вентиляции чистых помещений.

Регулирование расхода воздуха в VAV-системах и зональных установках климат-контроля.

Использование в узлах, требующих обязательного возврата в безопасное положение при отключении электроэнергии.

Модернизация существующих систем вентиляции (Retrofit) благодаря универсальному крепежу под круглые и квадратные валы.

Преимущества

Технология Constant Run-Time: Микропроцессор обеспечивает равномерную скорость позиционирования, исключая рывки и избыточный износ механических узлов заслонки.

Масштабируемость системы: Уникальная возможность установки 2-х или 3-х моделей в тандем позволяет закрывать задачи по управлению сверхбольшими клапанами одним типом оборудования.

Упрощенный монтаж: Самоцентрирующийся зажимной хомут (Removable Coupler) адаптирован под различные диаметры валов (от 10 до 19 мм) и исключает необходимость в рычажных передачах.

Высокая надежность возврата: Механическая пружина гарантирует закрытие или открытие клапана при потере питания, обеспечивая безопасность объекта в аварийных ситуациях.

Экологичность и безопасность: Кабели длиной 1.2 м не содержат галогенов, что критично для систем противопожарной вентиляции и общественных зданий.

FAQ

Можно ли объединить несколько приводов M9220-GGA-3 для управления одной заслонкой?

Да, конструкция данной серии позволяет монтировать до трех приводов в тандем на один вал. Это позволяет суммировать их крутящий момент, достигая усилия в 40 Нм (2 привода) или 60 Нм (3 привода).

Нужно ли устанавливать концевые выключатели для защиты двигателя от перегрева при блокировке?

Нет, привод оснащен встроенной системой электронной защиты от блокировки (Stall Detection). При достижении конечного положения или возникновении препятствия питание двигателя автоматически ограничивается без риска его повреждения.

Что входит в стандартную комплектацию модели GGA-3?

В комплект входит сам электропривод, универсальный быстросъемный хомут для вала, фиксатор для предотвращения вращения корпуса привода, рукоятка для ручного управления и встроенные кабели длиной 1.2 метра.

Johnson Controls M9220-GGA-3

Электропривод Johnson Controls M9220-GGA-3 представляет собой промышленное решение для автоматизации воздушных заслонок в системах ОВиК повышенной сложности. Как инженерное решение, модель выделяется использованием микропроцессора для управления бесколлекторным двигателем постоянного тока, что гарантирует стабильное время хода независимо от динамического сопротивления воздушного потока. Маркировка 'GGA' указывает на пропорциональное (модулирующее) управление и питание 24В. В отличие от бюджетных аналогов, серия M9220 поддерживает тандемную установку до трех приводов на одном валу, позволяя гибко масштабировать усилие до 60 Нм без замены всей системы креплений. Встроенный механизм ручного управления с функцией автоматической разблокировки упрощает пусконаладочные работы и аварийное обслуживание.
