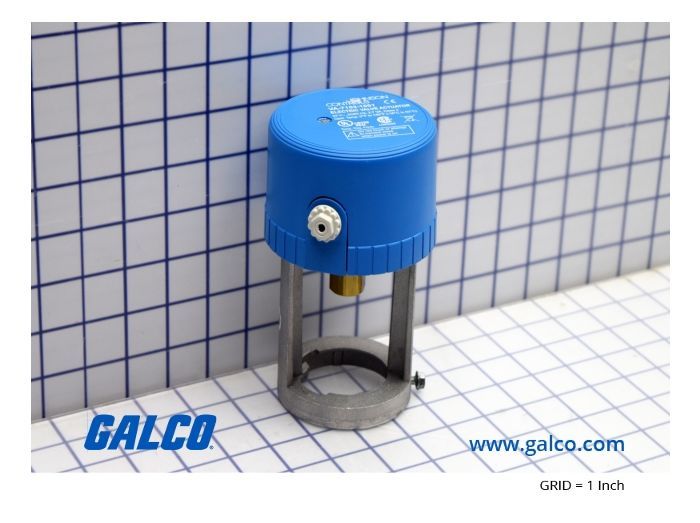

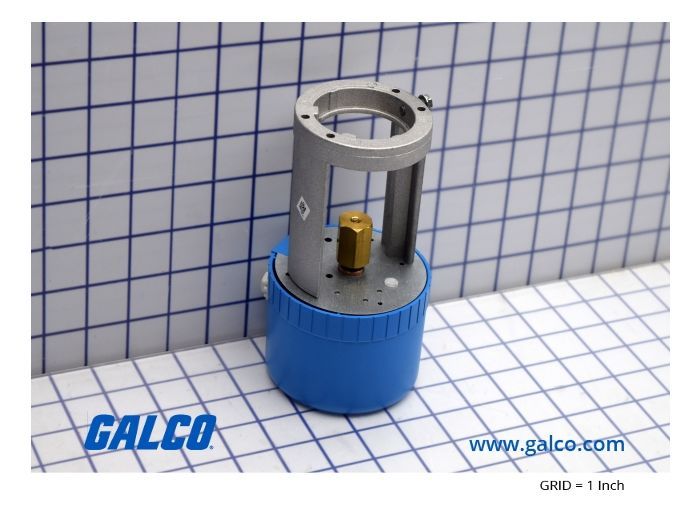

Johnson Controls VA-7153-1001

Артикул: VA-7153-1001

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 905 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VA-7153-1001

Раздел

Приводы клапанов

Подраздел

Johnson Controls

Вес

Электропитание: 24 VAC, 50/60 Гц.
Управляющий сигнал: Трехпозиционный (Incremental / Floating).
Обратная связь: Потенциометр 2000 Ом (2 кОм).
Развиваемое усилие: Минимум 400 Н (90 lb).
Максимальный ход штока: 19 мм (3/4 дюйма).
Тип возврата: Non-Spring Return (без возвратной пружины).
Совместимость: Оптимизирован для клапанов Johnson Controls серии VG7000.
Материал корпуса: Огнестойкий пластик и металлический хомут.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Усилие закрытия 90 lb (400 Н) обеспечивает герметичность клапанов в широком диапазоне давлений

Встроенная магнитная муфта защищает двигатель от перегрузок в крайних положениях и при заклинивании

Наличие потенциометра обратной связи (2 кОм) для точного мониторинга положения штока в системах диспетчеризации

Универсальное питание 24 В переменного тока (24 Vac) и 3-точечное (incremental) управление

Уникальная конструкция хомута (yoke) сокращает время монтажа и настройки хода штока в полевых условиях

Применение

Точное регулирование подачи теплоносителя/хладагента в теплообменниках центральных кондиционеров и приточных установок.

Управление зональными фанкойлами и доводчиками (VAV-системы) в коммерческих зданиях.

Применение в узлах подмешивания систем отопления для поддержания заданного температурного графика.

Автоматизация систем ГВС (горячего водоснабжения) в связке с бронзовыми клапанами VG7000.

Использование в технологических процессах, требующих плавного регулирования расхода воды или пара низкого давления.

Преимущества

Технология защиты двигателя: Магнитная муфта обеспечивает стабильное выходное усилие и защищает шестерни при достижении конечных точек, продлевая ресурс привода в 2-3 раза по сравнению с дешевыми аналогами без муфты.

Интеграция с BMS (Building Management Systems): Резистивная обратная связь 2 кОм позволяет контроллеру точно определять степень открытия клапана, что необходимо для построения эффективных PID-контуров управления.

Гибкая настройка логики: Переключатель прямого и реверсивного действия (Direct/Reverse Action) на корпусе упрощает пусконаладку без изменения электрических схем подключения.

Упрощенный монтаж на объекте: Специальная конструкция монтажного кронштейна позволяет устанавливать привод на клапан без специализированного инструмента, минимизируя время простоя системы.

Прочность конструкции: Использование износостойких материалов корпуса и редуктора гарантирует стабильную работу в условиях вибраций и перепадов температур, характерных для венткамер и ИТП.

FAQ

Нужна ли калибровка хода штока при установке VA-7153-1001 на клапаны других производителей?

Привод предназначен для клапанов с ходом до 19 мм. Благодаря магнитной муфте, он автоматически подстраивается под конечные точки закрытия. Однако для корректной работы сторонних клапанов необходимо совпадение геометрии посадочного места (yoke) и резьбы штока.

Как проверить исправность потенциометра обратной связи?

Необходимо измерить сопротивление на соответствующих клеммах привода мультиметром. При полном перемещении штока из одного крайнего положения в другое сопротивление должно плавно изменяться в диапазоне от 0 до 2000 Ом без скачков и разрывов.

Каков расчетный срок службы данного привода при нормальной эксплуатации?

Благодаря отсутствию жесткой механической блокировки (за счет магнитной муфты), привод VA-7153-1001 рассчитан на более чем 100 000 полных циклов срабатывания, что в типичных условиях систем ОВиК составляет около 10-12 лет эксплуатации.

Johnson Controls VA-7153-1001

Привод Johnson Controls VA-7153-1001 является профессиональным решением для автоматизации узлов обвязки ОВиК. Модель относится к серии синхронных двигателей VA-715x, разработанных специально для управления седельными клапанами (например, серии VG7000) с ходом штока до 19 мм. В отличие от базовых моделей, индекс '3' в маркировке указывает на наличие встроенного резистивного датчика обратной связи, что критически важно для прецизионного регулирования температуры, где требуется верификация положения исполнительного механизма со стороны контроллера BMS.

Инженерная особенность данного привода — использование магнитной муфты. Это исключает необходимость в концевых выключателях, так как муфта обеспечивает постоянное усилие прижатия плунжера, гарантируя плотное перекрытие потока без риска механического повреждения редуктора. VA-7153-1001 оптимален для систем, где важна долговечность при высокой интенсивности циклов срабатывания и требуется компактное размещение оборудования.
