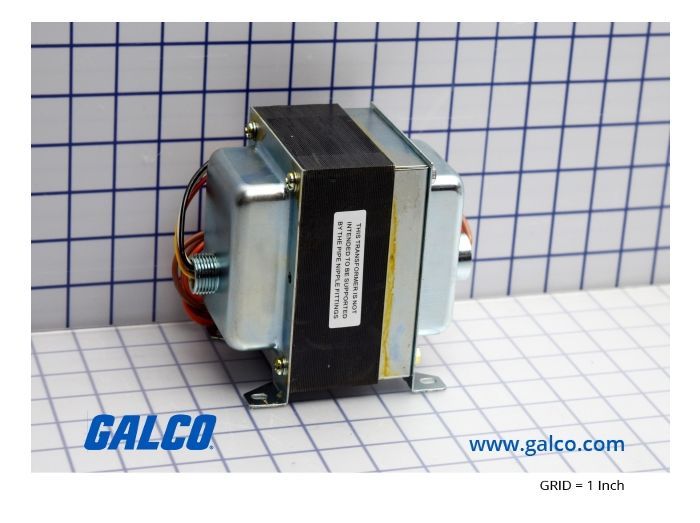

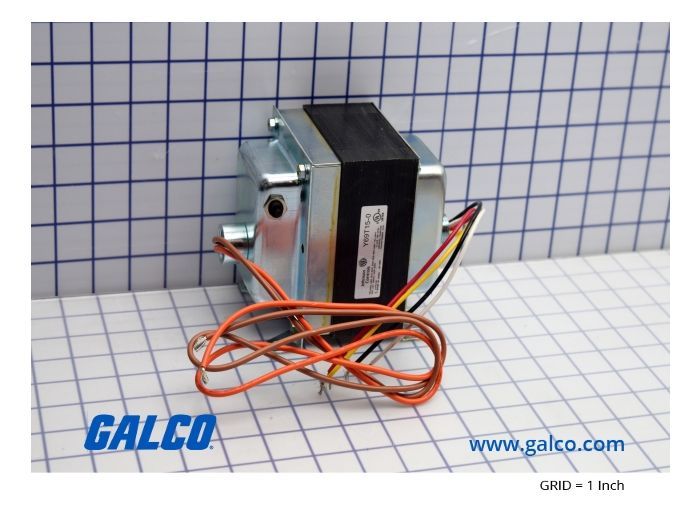

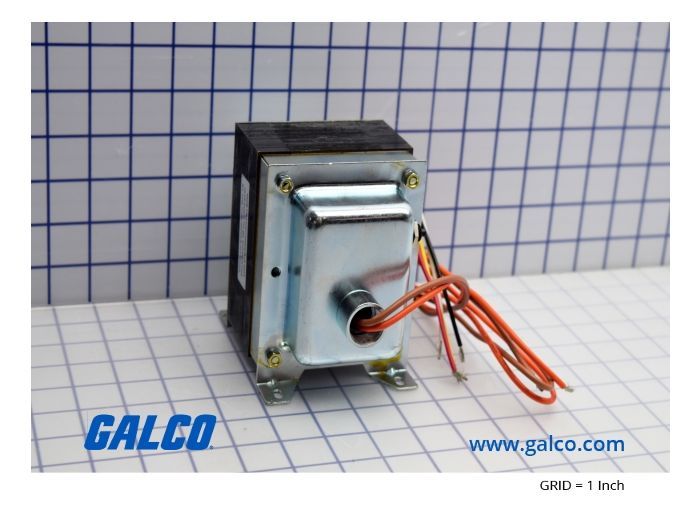

Johnson Controls Y69T15-0

Артикул: Y69T15-0
Изготовитель: JOHNSON CONTROLS
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики Y69T15-0

Раздел
Трансформеры общего назначения
Подраздел
Johnson Controls
Вес
  • Номинальное выходное напряжение: 24 VAC (вторичная обмотка)
  • Диапазон входных напряжений: от 120 до 480 VAC (через соответствующие отводы)
  • Тип изоляции: Класс B (стандарт для промышленного применения)
  • Механический интерфейс: Выводы с цветовой кодировкой (Lead Wires)
  • Варианты установки: Монтажная пластина, крепление «foot mount» или через резьбовой канал
  • Рабочая среда: Защищенные шкафы автоматики, сухие помещения (IP20-совместимые корпуса)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конструкция с разделенной катушкой (split-bobbin) для превосходной изоляции обмоток
Многоотводная первичная обмотка (Multi-tap) для универсальной адаптации под входное напряжение
Универсальный монтаж: на лапах, на пластине или через втулку (conduit hub)
Цветовая маркировка выводов для упрощения идентификации и безошибочного подключения
Соответствие стандартам UL для силовых трансформаторов систем управления
Применение
Питание цифровых DDC-контроллеров в системах автоматизации зданий
Обеспечение работы газовых клапанов и систем розжига
Управление электроприводами воздушных заслонок и запорной арматуры
Интеграция в многоступенчатые системы управления HVAC и холодильные установки
Электроснабжение датчиков и исполнительных механизмов с протоколом 24 VAC
Преимущества
Гальваническая развязка: Конструкция Split-bobbin исключает необходимость использования электростатических экранов при сохранении высокого уровня защиты
Гибкость конфигурации: Поддержка широкого диапазона входных напряжений позволяет интегрировать трансформатор в любую существующую электросеть предприятия
Снижение эксплуатационных затрат: Унифицированные монтажные крепления позволяют заменить большинство стандартных трансформаторов без доработки посадочных мест
Устойчивость к помехам: Оптимизированная индуктивность обеспечивает чистый сигнал на выходе, необходимый для чувствительных цифровых контроллеров
FAQ

Как правильно подключить входное напряжение при наличии нескольких отводов?

Необходимо использовать цветовое руководство Johnson Controls: каждый цвет провода соответствует определенному номиналу напряжения (например, 120, 208 или 240В). Неиспользуемые отводы должны быть изолированы колпачками-клеммами.


Требует ли данный трансформатор периодического технического обслуживания?

Трансформатор является статическим устройством и не требует обслуживания. Рекомендуется ежегодная проверка надежности винтовых соединений и контроль отсутствия признаков перегрева корпуса при пиковых нагрузках.


Какова гарантия долговечности при работе в режиме 24/7?

Благодаря промышленному классу изоляции и отсутствию движущихся частей, расчетный срок службы серии Y69 превышает 10-15 лет при соблюдении температурного режима и отсутствии перегрузок по току.


Johnson Controls Y69T15-0
Трансформатор Johnson Controls Y69T15-0 серии Y69 — это промышленное решение для обеспечения стабильного питания 24 VAC в цепях автоматизации HVAC/R. Как эксперт в области электрооборудования, отмечу ключевую особенность — использование разделенной катушки (split-bobbin). Такая архитектура физически разносит первичную и вторичную обмотки, что гарантирует высокий уровень диэлектрической прочности и минимизирует риск пробоя. Маркировка серии Y69 указывает на повышенную мощность и надежность в сравнении с базовыми моделями. Выбор данной модели обоснован ее универсальностью: многоотводная схема позволяет использовать один артикул для различных систем (от 120 до 480 VAC), что критически важно для сокращения складских запасов и оперативного сервисного обслуживания.
