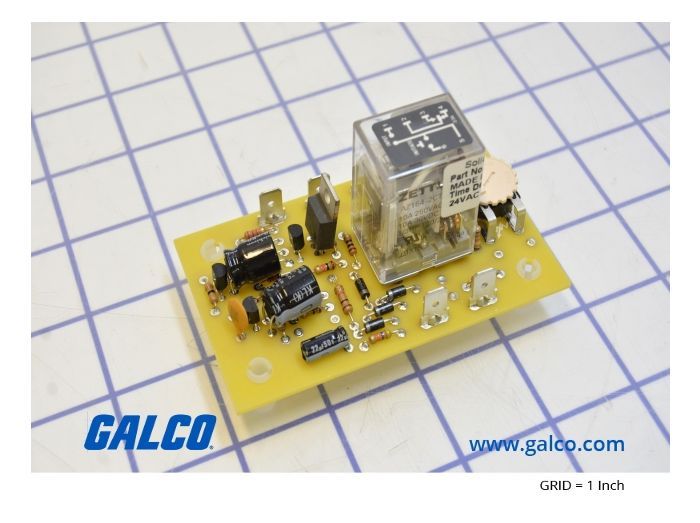

Littelfuse ORB120A10.1

Артикул: ORB120A10.1

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики ORB120A10.1

Раздел

Реле

Подраздел

Littelfuse

Вес

Напряжение питания: 120 VAC (допуск ±15%).
Тип контактов: 10 A (резистивная нагрузка), конфигурация DPDT/SPDT.
Способ монтажа: на стойки через отверстия в плате или в направляющие.
Интерфейс: ножевые клеммы (male quick connect) 6.35 мм.
Условия эксплуатации: требуется установка в пыле- и влагозащищенный корпус (IP00).
Временные интервалы: 5 диапазонов регулировки, выбор через бортовой потенциометр или внешнюю настройку (зависит от исполнения суффикса).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Экономичное исполнение: открытая печатная плата (Open PCB) для ОЕМ-решений

Высокая коммутационная способность: 10 А (контакты DPDT или SPDT)

Алгоритм Delay-on-Break: задержка после размыкания управляющего сухого контакта

Широкий временной диапазон: от 0,05 с до 300 с в 5 поддиапазонах

Прецизионная точность: повторяемость ±2% при стабильных условиях

Применение

Системы вентиляции (HVAC): обеспечение выбега вентилятора для охлаждения ТЭНов после выключения системы.

Конвейерные линии: задержка остановки вспомогательных узлов для полной очистки ленты от продукции.

Насосные станции: защита от гидроударов и работа насоса в режиме рециркуляции после снятия основного сигнала.

Промышленное освещение: автоматическое выключение света на лестничных маршах или складах с задержкой.

Охлаждение сварочного оборудования: работа вентиляторов или помпы после завершения цикла сварки.

Преимущества

Универсальность инициирования: запуск по фронту сетевого напряжения (Line Voltage Initiation) упрощает схему подключения.

Стабильность временных характеристик: заводская калибровка ±10% и малый дрейф параметров гарантируют предсказуемость техпроцесса.

Промышленный стандарт соединений: клеммы Faston 6.35 мм (0.25 in) обеспечивают быстрый монтаж и вибростойкое соединение.

Гибкая логика управления: возможность сброса таймера путем повторного замыкания инициирующего ключа во время отсчета.

Высокая плотность монтажа: отсутствие внешнего корпуса позволяет компактно размещать реле в групповых сборках.

FAQ

Как правильно подключить управляющий сигнал к ORB120A10.1?

Для работы реле необходимо постоянное наличие питающего напряжения на соответствующих выводах. Инициирование таймера происходит через 'сухой контакт' или подачу управляющего фазного напряжения на вход Initiate. Отсчет времени начнется только в момент размыкания этого контакта (trailing edge).

Можно ли использовать это реле в условиях повышенной влажности?

Данная модель имеет исполнение Open PCB (открытая плата) с классом защиты IP00. Эксплуатация допускается только внутри герметичных шкафов или корпусов с уровнем защиты не ниже IP54 для предотвращения коротких замыканий и коррозии дорожек.

В чем преимущество ORB серии перед стандартными модульными реле на DIN-рейку?

Основное преимущество — экономическая эффективность при массовом производстве ОЕМ-оборудования. Вы не переплачиваете за корпус и крепление на DIN-рейку, получая при этом промышленную надежность Littelfuse SSAC и высокую точность срабатывания.

Littelfuse ORB120A10.1

Littelfuse ORB120A10.1 — это специализированное реле времени серии ORB, разработанное для задач, где требуется надежная задержка выключения при ограниченном бюджете на компоненты. Модель работает по логике «Delay-on-Break»: реле активируется при замыкании инициирующего выключателя и остается включенным в течение заданного интервала после его размыкания. Устройство выполнено на открытой печатной плате, что делает его идеальным для интеграции в защищенные шкафы автоматики и пульты управления. В отличие от герметичных аналогов, серия ORB предлагает ту же точность и ресурс контактов при значительно меньшей стоимости за счет отсутствия корпуса. Маркировка 120A указывает на номинальное рабочее напряжение 120 В переменного тока, что является стандартом для многих систем управления электроприводами и освещением.
