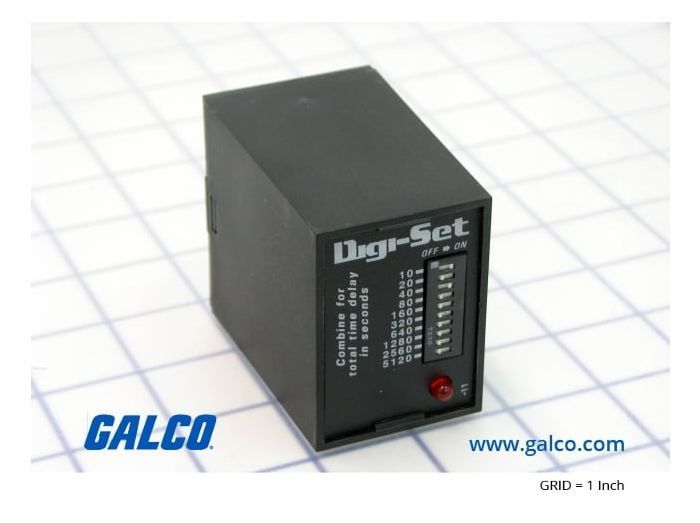

Littelfuse TDBL12D

Артикул: TDBL12D

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDBL12D

Раздел

Реле

Подраздел

Littelfuse

Вес

Тип логики: Delay-on-Break (задержка после размыкания управляющего контакта).
Диапазоны времени: 0.1–102.3с, 1–1023с, 10–10230с (выбираются переключателем).
Конфигурация контактов: SPDT или DPDT (в зависимости от модификации базы).
Точность повторения: ±0.1% или 20 мс (в зависимости от того, что больше).
Монтаж: Штепсельный разъем (8-pin или 11-pin plug-in).
Тип триггера: Trailing edge (срабатывание по заднему фронту управляющего сигнала).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Цифровая точность: установка времени через DIP-переключатели исключает погрешности аналоговой настройки.

Широкий диапазон: три поддиапазона позволяют настраивать задержку от 0,1 секунды до 10 230 секунд.

Высокая нагрузочная способность: изолированные контакты 10A (SPDT или DPDT) для прямого управления мощными нагрузками.

Стабильность параметров: повторяемость ±0.1% гарантирует работу в строгих технологических допусках.

LED-индикация: визуальный контроль состояния реле и процесса отсчета времени в реальном режиме.

Применение

Системы ОВК (HVAC): Задержка выключения приточных вентиляторов для охлаждения ТЭНов после снятия команды на нагрев.

Промышленные конвейеры: Обеспечение завершения технологического цикла после срабатывания датчика остановки.

Системы смазки: Продолжение подачи масла в узлы трения после выключения основного привода станка.

Лифтовое оборудование: Управление освещением кабины или работой приводов дверей.

Преимущества

Исключительная точность установки (±2%): Цифровая логика нивелирует дрейф параметров, характерный для RC-цепочек аналоговых таймеров.

Эффективность Delay-on-Break: Оптимальное решение для защиты оборудования от перегрева, позволяющее вентиляторам или насосам работать заданное время после остановки основного цикла.

Универсальность монтажа: Стандартный форм-фактор для установки в розетку (дин-рейку) сокращает время простоя при техническом обслуживании.

Устойчивость к помехам: Изолированные выходные контакты обеспечивают гальваническую развязку цепей управления и нагрузки.

FAQ

Требуется ли постоянное питание для работы TDBL12D?

Да, для корректной отработки цикла Delay-on-Break входное напряжение должно подаваться на реле постоянно. Таймер активируется по сигналу внешнего инициирующего выключателя.

Что произойдет, если снова замкнуть управляющий контакт во время отсчета времени?

При повторном замыкании инициирующего выключателя во время отсчета задержки таймер сбросится, а выходное реле останется в активированном состоянии. Новый цикл задержки начнется только после следующего размыкания контакта.

Каков ресурс выходных контактов при максимальной нагрузке 10А?

Контакты рассчитаны на длительную эксплуатацию в промышленных условиях. При соблюдении номинальных токов и использовании защитных цепей для индуктивных нагрузок, механический ресурс составляет миллионы циклов, что обеспечивает быструю окупаемость за счет снижения затрат на ЗИП.

Littelfuse TDBL12D

Littelfuse TDBL12D — это прецизионное реле времени с функцией задержки при размыкании (Delay-on-Break), построенное на базе цифровых схем. В отличие от стандартных аналоговых реле, где настройка производится «на глаз» с помощью потенциометра, серия TDBL использует дискретную установку через DIP-переключатели. Это делает модель идеальной для OEM-производителей и проектировщиков систем управления, где важна повторяемость результата и защита от случайного сбоя настроек. Маркировка TDBL указывает на логику работы: при замыкании управляющего контакта реле срабатывает мгновенно, а при размыкании начинается отсчет задержки, в течение которого нагрузка остается активной. Исполнение в стандартном 8- или 11-контактном корпусе (plug-in) упрощает интеграцию в существующие щиты автоматизации.
