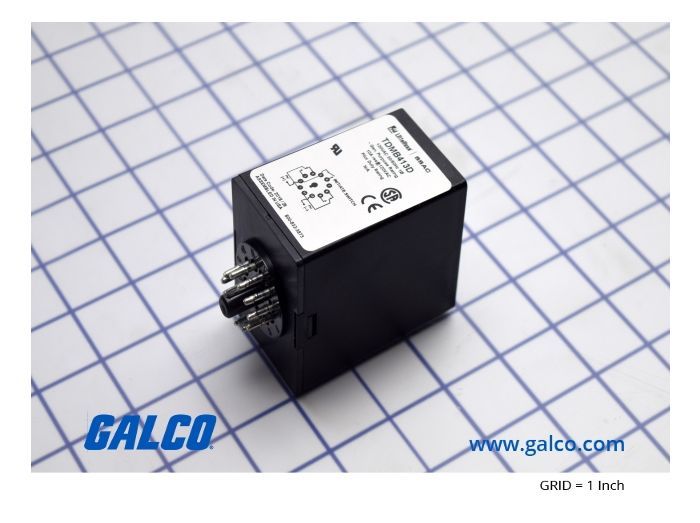

Littelfuse TDMB413D

Артикул: TDMB413D

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки 458 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDMB413D

Раздел

Реле

Подраздел

Littelfuse

Вес

Напряжение питания: 120 В переменного тока (VAC), требуется постоянное присутствие питания на входе.
Тип управления: Сухой контакт (Initiate Switch). Замыкание запускает T1, размыкание — T2.
Временные интервалы: 0.1–102.3с, 1–1023с, 10–10230с (настройка диапазонов).
Конфигурация контактов: SPDT или DPDT (в зависимости от модификации заказа), изолированные.

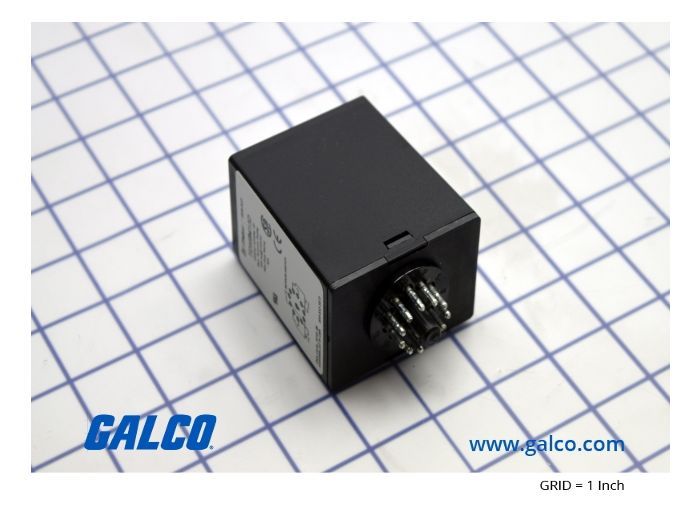

Монтаж: Стандартный 8-ми или 11-пиновый втычной разъем (Plug-in).
Условия эксплуатации: Температурный диапазон промышленного класса, высокая виброустойчивость.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Комбинированная логика: совмещает функции задержки включения (Delay-on-Make) и задержки выключения (Delay-on-Break) в одном корпусе.

Высокая точность: погрешность установки ±2% и исключительная точность повторения ±0.1%.

Широкий временной диапазон: три поддиапазона позволяют настраивать задержку от 0.1 сек до 10 230 сек.

Мощный выход: перекидные контакты (SPDT или DPDT) рассчитаны на ток до 10А.

Визуальный контроль: раздельная LED-индикация состояния управляющего сигнала (зеленый) и срабатывания реле (красный).

Применение

Системы ОВК (HVAC): Управление задержкой пуска и остановки вентиляторов после выключения нагревателя или компрессора для защиты от перегрева.

Конвейерные системы: Обеспечение плавного пуска линии и выработки остатков продукции после размыкания датчика наличия.

Насосные станции: Защита от гидроударов за счет контролируемого времени срабатывания клапанов и насосов.

Промышленные сушилки: Обеспечение цикла охлаждения (продувки) после завершения основного рабочего цикла.

Преимущества

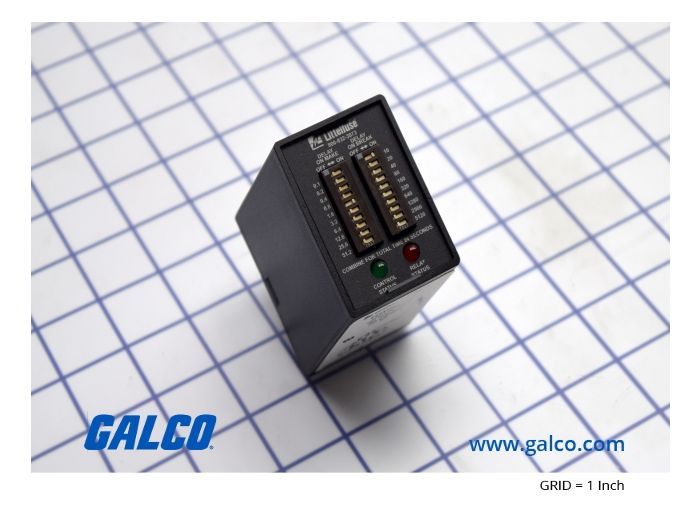

Цифровая настройка Dual-Switch: Использование двух наборов DIP-переключателей гарантирует, что установленное время не изменится со временем. Это критично для критических техпроцессов, где ошибка в 1 секунду недопустима.

Оптимизация пространства щита: Одно устройство заменяет два специализированных реле (включения и выключения), сокращая количество проводных соединений и место на DIN-рейке.

Промышленная надежность: Реле обладает высокой повторяемостью (±0.1%), что делает его незаменимым в циклических операциях, таких как промывка фильтров или управление конвейерными линиями.

Изолированные контакты 10А: Встроенные силовые контакты позволяют напрямую управлять пускателями, двигателями небольшой мощности или мощными ТЭНами без дополнительной обвязки.

FAQ

Требуется ли для работы реле постоянное напряжение питания?

Да, для корректной работы логики Delay-on-Break на вход управления напряжение должно подаваться постоянно. Запуск временных интервалов осуществляется через отдельный управляющий контакт (initiate switch).

Что произойдет, если управляющий контакт разомкнется во время отсчета задержки на включение (T1)?

В этом случае произойдет мгновенный сброс таймера T1. Реле не активируется, и система перейдет в режим ожидания нового сигнала замыкания контакта.

Каков ресурс встроенного реле и нужна ли калибровка?

Реле TDMB413D является необслуживаемым устройством. Цифровая схема управления не требует периодической калибровки. Механический ресурс контактов составляет до 10^7 циклов, что обеспечивает окупаемость за счет отсутствия простоев оборудования.

Littelfuse TDMB413D

Littelfuse TDMB413D — это профессиональное интеллектуальное реле времени серии TDMB, спроектированное для систем, требующих сложного временного алгоритма управления нагрузкой. Основная особенность модели заключается в объединении двух фаз задержки, управляемых независимыми блоками переключателей. Это позволяет инженеру задать точное время ожидания перед активацией нагрузки (T1) и время удержания после размыкания управляющего контакта (T2), используя один компактный втычной модуль. Маркировка серии TDMB указывает на Time Delay (временная задержка) и Make-Break (включение-выключение), а индекс 413D подтверждает работу с напряжением 120VAC и наличие перекидных контактов на 10А.

В отличие от аналогов с аналоговыми потенциометрами, TDMB413D использует дискретные переключатели для установки времени. Это исключает дрейф настроек от вибрации и позволяет восстановить параметры без использования секундомера. Устройство идеально подходит для автоматизации процессов, где критична стабильность циклов и требуется высокая коммутационная способность без использования промежуточных реле.
