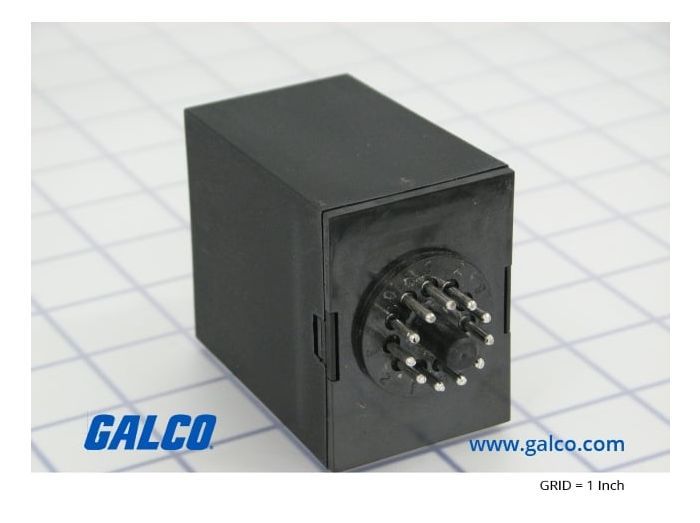

Littelfuse TDMB422D

Артикул: TDMB422D
Изготовитель: LITTELFUSE
Thumbnail 0
Thumbnail 1
Littelfuse TDMB422D 0
Littelfuse TDMB422D 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDMB422D

Раздел
Реле
Подраздел
Littelfuse
Вес
  • Напряжение питания: 120 VAC (требуется постоянное наличие питания на входе для работы логики T2).
  • Диапазон времени: 1–1023 сек (дискретный шаг настройки).
  • Конфигурация контактов: DPDT (2 Form C), изолированные.
  • Коммутационный ток: до 10 A резистивной нагрузки.
  • Способ монтажа: 11-pin или 8-pin plug-in (в зависимости от исполнения базы, требуется монтажная колодка).
  • Температурный режим: Эксплуатация в промышленном диапазоне температур без потери точности.
  • Ограничения: Не допускается использование в средах с агрессивными газами без защитного корпуса (IP20).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Комбинированный режим: Delay-on-Make (задержка включения) и Delay-on-Break (задержка выключения) в одном устройстве.
Цифровая настройка: Двойные блоки переключателей для прецизионной установки времени без погрешности потенциометра.
Высокая точность повторения: Стабильность срабатывания ±0.1% для критически важных процессов.
Мощный выход: Контакты DPDT (2 перекидных контакта) с нагрузочной способностью до 10 А.
Визуальная диагностика: Двухцветная LED-индикация (зеленый — инициирующий сигнал, красный — состояние реле).
Применение
Системы ОВК (HVAC): Управление задержкой включения компрессора и последующей продувкой вентилятора после выключения системы.
Конвейерные линии: Предотвращение заторов путем последовательного запуска сегментов транспортера и плавной остановки для выгрузки остатков.
Насосные станции: Защита от гидроударов и контроль циклов работы насосов в системах водоснабжения.
Промышленная автоматика: Организация циклов смазки, охлаждения или вентиляции шкафов управления после завершения основного рабочего цикла.
Преимущества
Исключение человеческого фактора: В отличие от поворотных шкал, бинарные переключатели гарантируют точность установки ±2%, что важно при тиражировании настроек на нескольких объектах.
Устойчивость к помехам: Схемотехника Littelfuse защищена от кратковременных просадок напряжения и электромагнитных наводок, предотвращая ложные срабатывания.
Универсальность монтажа: Стандартный штекерный разъем (plug-in) упрощает замену устройства без демонтажа проводки, минимизируя время простоя линии.
Управление сложной логикой: Возможность раздельной настройки T1 (запуск) и T2 (остановка) позволяет гибко адаптировать реле под специфические требования технологического процесса.
FAQ

Как работает реле при кратковременном размыкании инициирующего выключателя?

Если инициирующий выключатель размыкается во время отсчета задержки на включение (T1), таймер сбрасывается в ноль. Аналогично, замыкание выключателя во время задержки на выключение (T2) сбрасывает текущий цикл и возвращает реле в активное состояние.


Нужна ли калибровка устройства перед запуском?

Нет, благодаря цифровой установке времени через DIP-переключатели, реле TDMB422D не требует калибровки. Уставки фиксированы и обладают высокой повторяемостью (±0.1%), что превосходит любые аналоговые аналоги.


Каков ресурс выходных контактов при максимальной нагрузке 10А?

Реле рассчитано на миллионы механических срабатываний. При коммутации индуктивной нагрузки 10А рекомендуется использовать защитные RC-цепочки или варисторы для продления срока службы контактов до 100 000+ циклов.


Littelfuse TDMB422D
Littelfuse TDMB422D — это промышленное реле времени серии TDMB, объединяющее две ключевые логические функции в едином компактном корпусе. Инженерное решение Littelfuse позволяет заменить два стандартных реле одним, экономя место на DIN-рейке и упрощая схему управления. Главная особенность модели — использование дискретных переключателей для задания временных интервалов, что исключает дрейф уставок, характерный для аналоговых регуляторов. Маркировка TDMB422D указывает на рабочее напряжение 120VAC и расширенную конфигурацию контактов DPDT, обеспечивающую гальваническую развязку и возможность управления двумя независимыми цепями. Это профессиональный инструмент для систем, где требуется строгий контроль последовательности запуска и остановки оборудования.
LITTELFUSE
LITTELFUSE – производитель предохранителей и бесконтактных выключателей для защиты электрооборудования. В ассортименте представлены быстродействующие и двухэлементные предохранители различных типов и номиналов. Продукция компании обеспечивает надежную защиту цепей и оборудования.
