Littelfuse TDR2A33

Артикул: TDR2A33

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDR2A33

Раздел

Реле

Подраздел

Littelfuse

Вес

Напряжение питания: 24VAC (переменный ток), критично для стабильной работы логики.
Тип контактов: DPDT (2 перекидных контакта), номинал 10A (резистивная нагрузка).

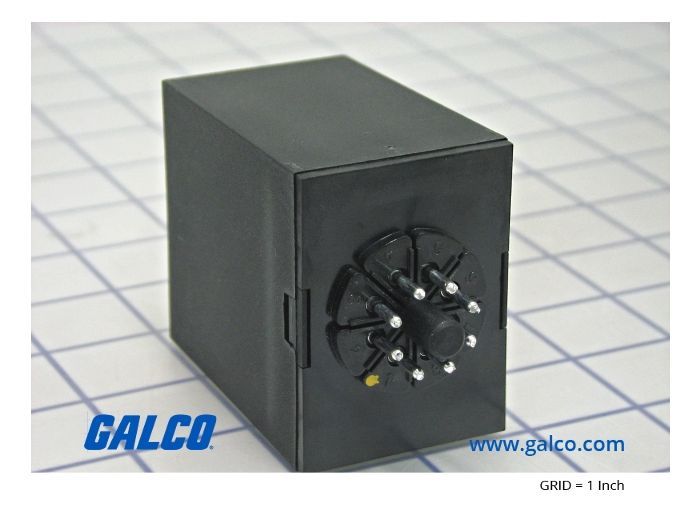

Монтаж: стандартный 8-пиновый разъем (Octal Plug-in Base), совместимый с промышленными колодками.
Временные интервалы: 0.1s–2.84h, разделенные на три выбираемых поддиапазона.
Температурный режим: промышленное исполнение, устойчивость к температурному дрифту за счет цифровой стабилизации.
Сброс (Reset): возврат в исходное состояние при снятии напряжения питания.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

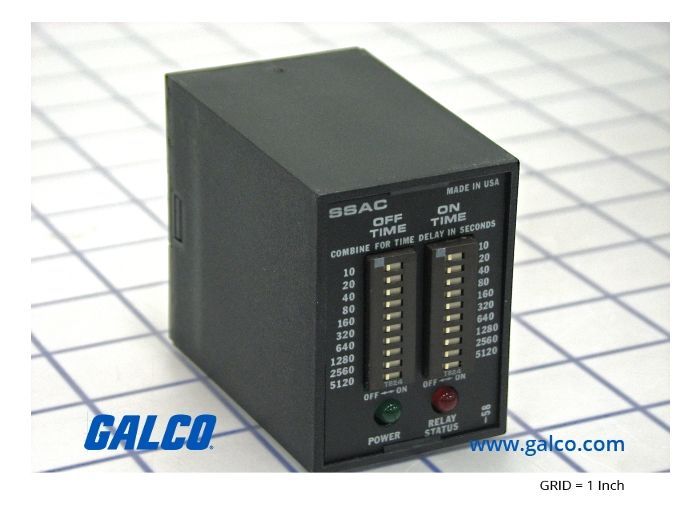

Прецизионная цифровая настройка: два 10-позиционных бинарных переключателя для исключения погрешности ручного выбора.

Высокая нагрузочная способность: изолированные выходные контакты DPDT на 10А позволяют управлять мощными нагрузками без промежуточных реле.

Исключительная стабильность: точность повторения ±0.1% гарантирует идентичность циклов на протяжении всего срока службы.

Визуальный контроль: двухцветная LED-индикация (зеленый — питание, красный — состояние реле) для быстрой диагностики.

Широкий временной диапазон: 3 диапазона от 0.1 секунды до 2.84 часа в одном устройстве.

Применение

Автоматизированные системы смазки: управление циклами подачи масла в станках и конвейерах.

Системы аэрации: циклическое включение насосов и компрессоров в очистных сооружениях.

Химическое дозирование: прецизионное управление интервалами впрыска реагентов в технологические линии.

Управление освещением и сигнализацией: создание мигающих световых панелей или периодических звуковых оповещений.

HVAC-системы: циклическая продувка или управление клапанами в системах вентиляции.

Преимущества

Цифровая точность настройки: бинарные переключатели обеспечивают точность установки ±2%, что недоступно для аналоговых шкал.

Гибкая логика работы: возможность выбора последовательности циклов (включение/пауза или пауза/включение) путем схемного подключения.

Гальваническая развязка: изолированные выходы обеспечивают безопасность управляющих цепей и гибкость интеграции в различные схемы.

Простота обслуживания: форм-фактор Octal Plug-in позволяет заменить реле за секунды без демонтажа проводки.

Долговечность компонентов: использование цифровых схем снижает тепловыделение и повышает ресурс устройства по сравнению с электромеханическими аналогами.

FAQ

Как изменить временной диапазон в TDR2A33 и нужно ли для этого специальное оборудование?

Специальное оборудование не требуется. Временной диапазон и конкретные значения T1 (вкл) и T2 (выкл) настраиваются непосредственно на корпусе реле с помощью двух блоков десятипозиционных бинарных переключателей. Это позволяет жестко зафиксировать настройки.

Каков ресурс выходных контактов при работе с индуктивной нагрузкой?

Реле оснащено мощными контактами на 10А, однако при коммутации индуктивных нагрузок (моторы, соленоиды) рекомендуется использовать защитные RC-цепочки или варисторы. Механический ресурс составляет более 10^7 операций.

Входит ли монтажная колодка в комплект поставки TDR2A33?

Стандартная комплектация включает только само реле. Для монтажа требуется 8-контактная розетка типа 'Octal' (например, серии Littelfuse OT08), которая приобретается отдельно в зависимости от типа крепления (на DIN-рейку или панель).

Littelfuse TDR2A33

Littelfuse TDR2A33 — это промышленное циклическое реле времени (Recycler), построенное на базе цифровой микропроцессорной логики. В отличие от аналоговых таймеров с потенцометрами, серия TDR использует бинарные переключатели, что позволяет инженеру выставить точное время задержки, которое не «плывет» от вибрации или температуры. Модель работает от напряжения 24VAC и обеспечивает два режима циклической работы: с первым включенным состоянием (ON Time First) или первым выключенным (OFF Time First).

Маркировка TDR2A33 указывает на принадлежность к серии Time Delay Relay с конкретной конфигурацией диапазонов и рабочим напряжением 24В переменного тока. Это устройство является «золотым стандартом» для систем, где критична повторяемость интервалов. Выбор этой модели оправдан в задачах автоматизации, где требуется высокая надежность коммутации (DPDT, 10A) и исключительная точность настройки временных интервалов T1 и T2.
